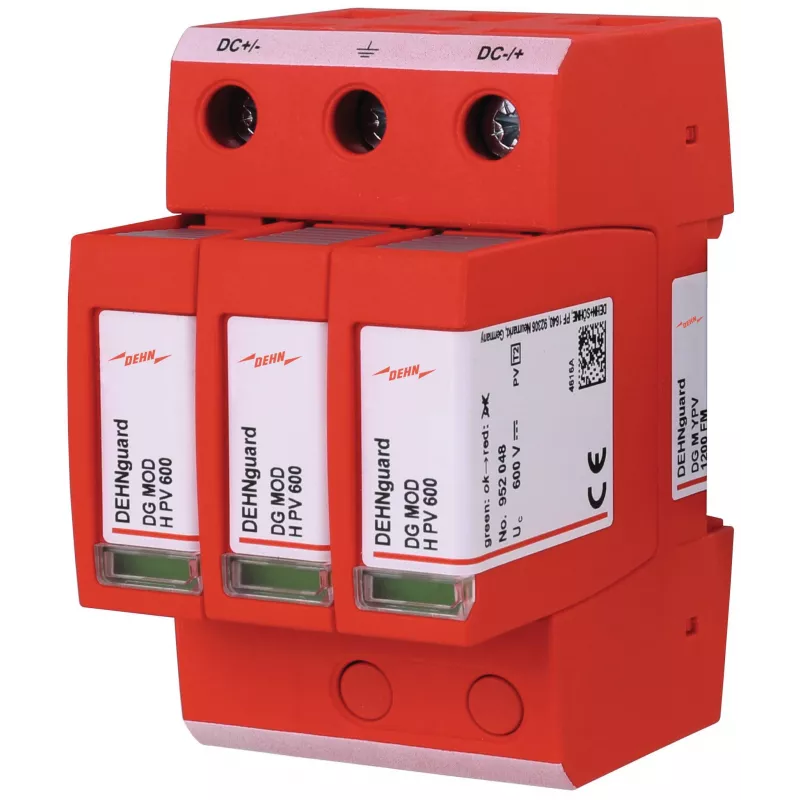

DEHNguard DG M YPV 1200 FM 2. tipa pārsprieguma aizsardzības ierīce fotoelektriskajām sistēmām 952565

Fotoelektriskās sistēmas ir jutīgas pret pārspriegumiem, kas var rasties zibens izlādes vai komutācijas procesu laikā. DEHNguard DG M YPV 1200 FM nodrošina uzticamu aizsardzību, novēršot dārgu iekārtu bojājumus.

Kāpēc izvēlēties šo ierīci

• Augsts pastāvīgais darba spriegums: 1200 V DC
• Liela izlādes jauda: 20 kA nominālā un 40 kA maksimālā izlādes strāva
• Iebūvēts atdalītājs un vizuāla statusa indikācija
• Tālvadības signalizācijas kontakts (FM) integrācijai monitoringa sistēmās
• Plašs darba temperatūras diapazons: no -40 °C līdz +80 °C

Tehniskie dati

• SPD tips: 2. tips
• Maks. pastāvīgais darba spriegums (Uc PV): 1200 V DC
• Nominālā izlādes strāva (In): 20 kA (8/20 µs)
• Maks. izlādes strāva (Imax): 40 kA (8/20 µs)
• Aizsardzības līmenis (Up): ≤ 4,5 kV
• Aizsardzības ceļš: Y-savienojums (L+/L- pret PE)
• Polu skaits: 3 polu
• Tālvadības signalizācijas kontakts: Jā (FM)
• Īsslēguma noturība (Iscpv): 1000 A DC
• Montāža: 35 mm DIN sliede
• Aizsardzības pakāpe: IP20
• Reakcijas laiks: < 25 ns
• Maks. vadītāja šķērsgriezums: 35 mm² (savīta) / 25 mm² (viendzīsla)
• Aizsardzības tehnoloģija: uz varistoriem balstīta
• Iebūvēts atdalītājs: Jā
• Korpusa materiāls: termoplasts, liesmas slāpējošs

Kam piemērots

Šī ierīce ir ideāli piemērota fotoelektrisko sistēmu uzstādītājiem un īpašniekiem, kuri vēlas aizsargāt savas saules paneļu sistēmas no pārspriegumiem. Tā nodrošina drošu aizsardzību gan mazās, gan lielās saules enerģijas iekārtās.

Kā lietot

Ierīce tiek montēta uz 35 mm DIN sliedes sadales skapī. Pievienojiet L+ un L- vadus no saules paneļiem, kā arī PE vadu. Pēc uzstādīšanas pārbaudiet, vai statusa indikators ir zaļš. Ja tas nav zaļš, ierīce ir jānomaina. Tālvadības signalizācijas kontaktu var pieslēgt pie monitoringa sistēmas, lai saņemtu brīdinājumus par aizsardzības statusu.

Padoms: Lai nodrošinātu pilnīgu aizsardzību, ieteicams uzstādīt šo ierīci abos PV sistēmas galos – gan līdzstrāvas, gan maiņstrāvas pusē. Regulāri pārbaudiet statusa indikatoru, īpaši pēc negaisa.
