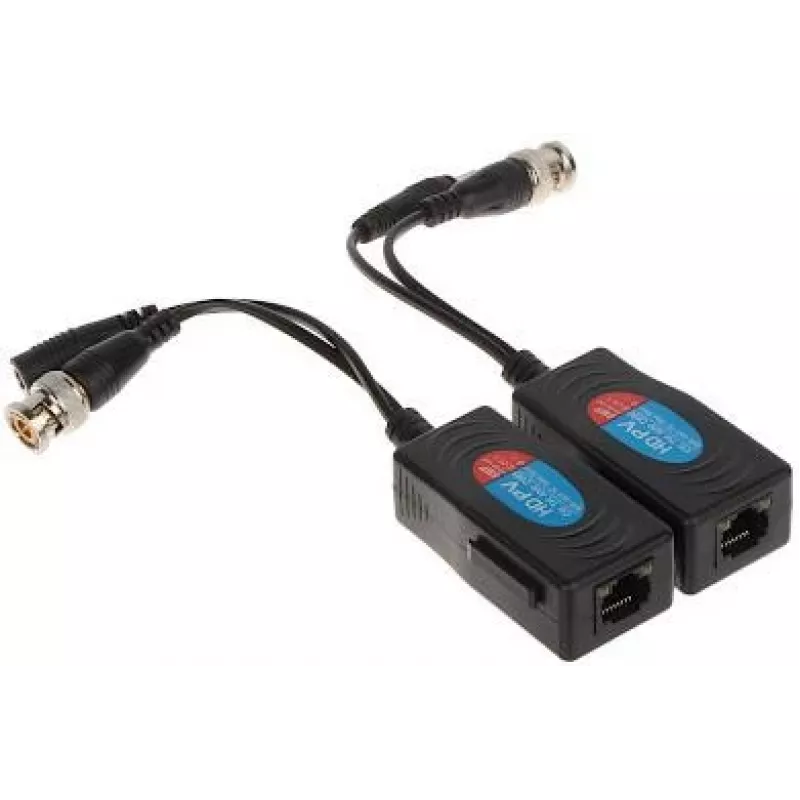

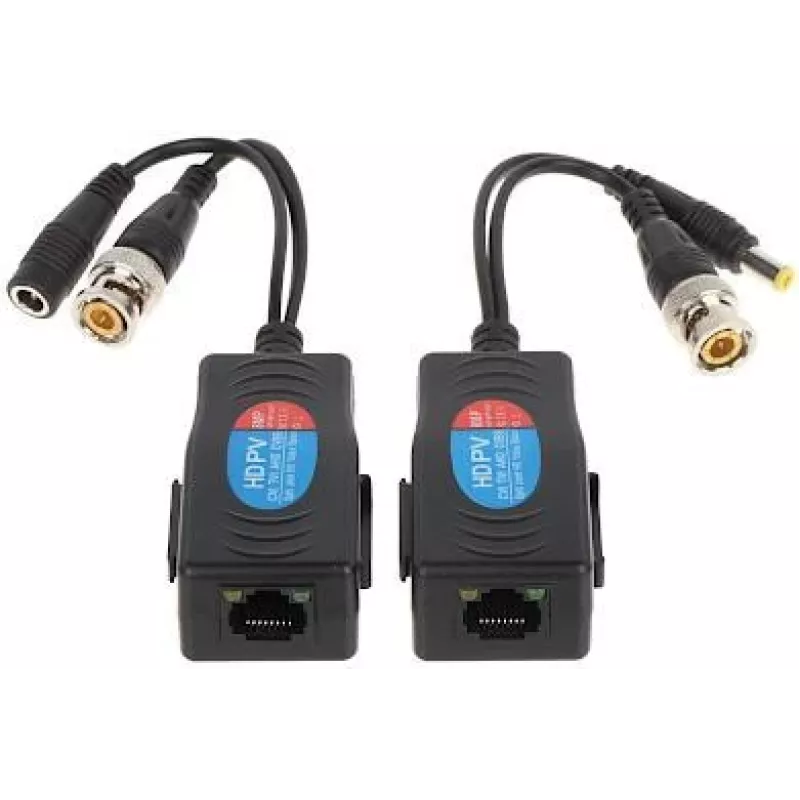

DELTA TR-1RJ Video Balun Transceiver Set (DC) Kit

Nevajag vilkt atsevišķu barošanas kabeli katrai kamerai — ar šo komplektu video un strāva iet pa vienu UTP vadu. DELTA TR-1RJ ir profesionāls balunu pāris, kas paredzēts analogo HD un CVBS kameru pieslēgšanai, izmantojot tīkla kabeli. Komplektā ir gan raidītājs, gan uztvērējs, tāpēc viss nepieciešamais ir vienā iepakojumā.

Priekšrocības

• Mazāk kabeļu — vienā UTP vienlaikus pārraida video (līdz 8MP/4K) un barošanu (līdz 30V/1A)
• Strādā ar visiem analogajiem HD formātiem: AHD, HD-CVI, HD-TVI un klasisko CVBS
• Attālumi līdz 400 m CVBS režīmā, līdz 250 m HD (720p/1080p) — pietiekami lielākajai daļai objektu
• Iebūvēta pārsprieguma un ESD aizsardzība — nav jāuztraucas par statisko elektrību vai zibens radītiem traucējumiem
• Vienkārša uzstādīšana — BNC savienotājs kamerai, RJ45 tīkla kabelim, DC spraudnis barošanai

Kam tas der

• Drošības kameru sistēmām ar analogajām HD (AHD/CVI/TVI) vai CVBS kamerām
• Veco koaksiālo sistēmu nomaiņai uz UTP — bez kabeļu pārvilkšanas no jauna
• Vietām, kur nav iespējams vilkt atsevišķu barošanas kabeli katrai kamerai

Galvenie parametri

• Video signālu atbalsts: AHD, HD-CVI, HD-TVI, CVBS
• Izšķirtspēja: līdz 8MP (4K)
• Maks. video attālums (CVBS): 400 m (Cat.5e/6)
• Maks. video attālums (HD 720p/1080p): 250 m (Cat.5e/6)
• Maks. video attālums (HD 3MP-5MP): 200 m (Cat.5e/6)
• Maks. video attālums (HD 8MP): 100 m (Cat.5e/6)
• Barošanas pārvade: jā, līdz 30V DC / 1A
• Maks. barošanas attālums: 100 m (12V/1A)

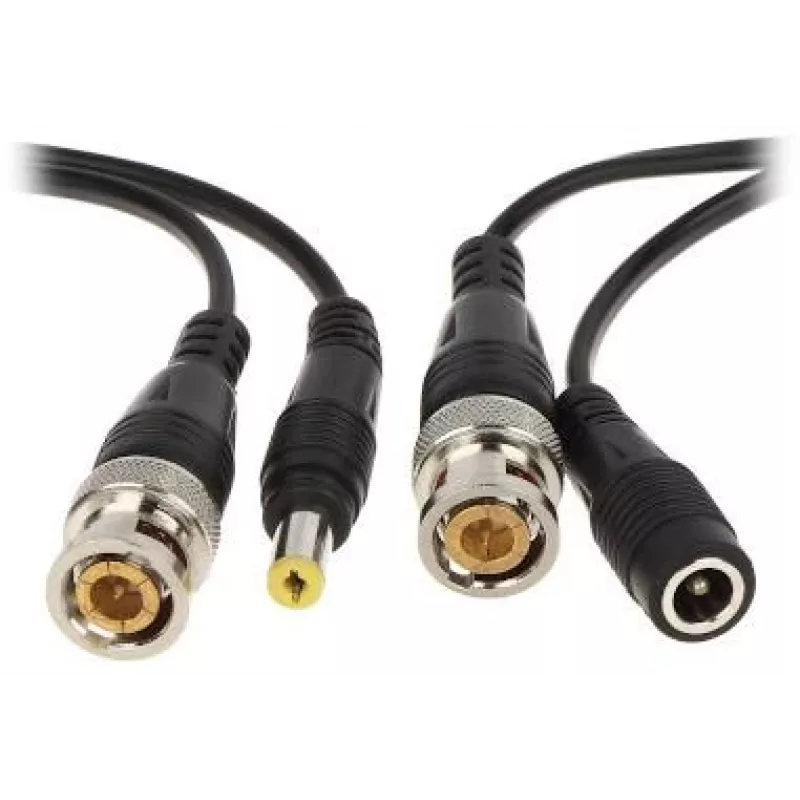

• Video savienotājs: BNC vīrišķais
• Datu/barošanas savienotājs: RJ45 sievišķais
• DC barošanas savienotājs: 2.1/5.5mm DC spraudnis un ligzda
• Ieteicamais kabelis: UTP Cat.5e/6
• Impedance: 75 omi (koaksiālais), 100 omi (UTP)
• Aizsardzība: pārspriegums, ESD
• Darba temperatūra: -10°C līdz +50°C
• Korpusa materiāls: ABS plastmasa
• Komplektā: 2 baluni (raidītājs un uztvērējs)

Kā lietot

Pievienojiet raidītāju pie kameras BNC izejas un barošanas avota (DC spraudnis), bet uztvērēju — pie DVR vai monitora BNC ieejas un, ja nepieciešams, barošanas. Savienojiet abus balunus ar Cat.5e/6 UTP kabeli. Barošana tiek pārnesta no viena gala uz otru, tāpēc kamerai nav nepieciešams atsevišķs barošanas kabelis.

Padoms: Lai sasniegtu maksimālo attālumu, izmantojiet kvalitatīvu Cat.6 kabeli un pārliecinieties, ka visi savienojumi ir kārtīgi nospiesti. Ja barojat kameru caur balunu, pārbaudiet, vai kopējā strāva nepārsniedz 1A.
