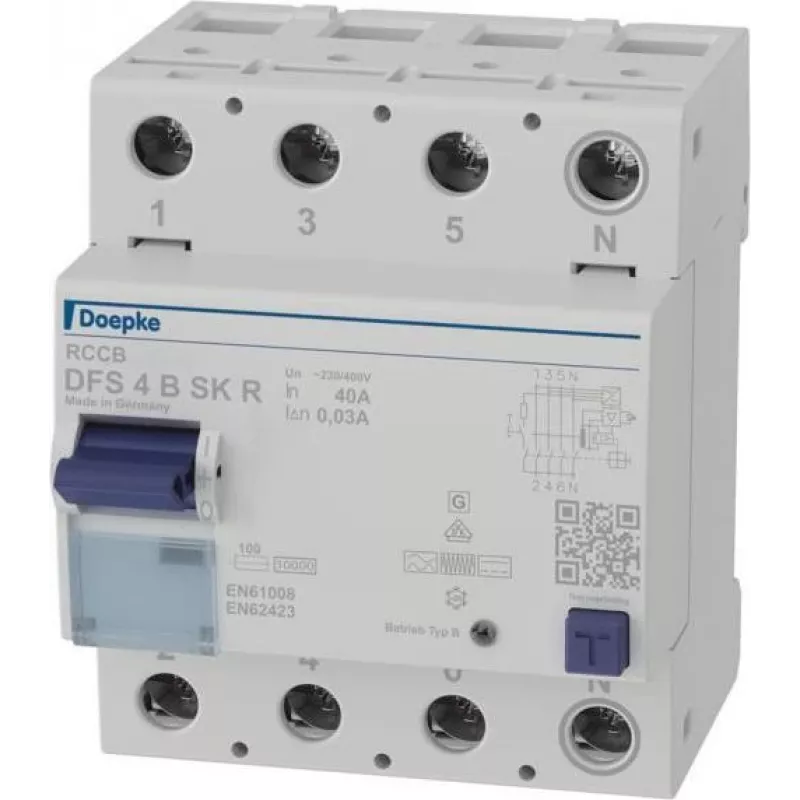

DOEPKE DFS4 040-4/0,03-B SK B tipa RCD 4 polu 40A 30mA 230/400V AC 9134988

Ja jūsu instalācijā ir elektromobiļu lādētājs, saules paneļi vai frekvences pārveidotājs, parasts RCD vairs nav pietiekams. DOEPKE DFS4 040-4/0,03-B SK ir B tipa aizsardzības relejs, kas reaģē ne tikai uz maiņstrāvas un pulsējošām līdzstrāvas noplūdēm, bet arī uz vienmērīgām līdzstrāvas noplūdēm līdz pat 2 kHz. Tas nozīmē, ka jūsu sistēma ir droši aizsargāta pat tad, ja tajā ir jaudas elektronika.

Kāpēc izvēlēties B tipu?

Mūsdienu elektroiekārtas bieži rada vienmērīgu līdzstrāvas noplūdi, ko A tipa RCD nespēj noteikt. B tips nodrošina pilnīgu aizsardzību, novēršot ugunsgrēka risku un elektriskās strāvas triecienu. Šis modelis ir īpaši piemērots vietām, kur tiek izmantotas augstfrekvences pārveidotājas, piemēram, elektromobiļu uzlādes stacijās, fotoelementu sistēmās un rūpnieciskajās iekārtās.

Galvenās priekšrocības

• B tipa jutība – nosaka visu veidu noplūdes strāvas, tostarp vienmērīgu līdzstrāvu.
• Kompakts 4 moduļu platums (72 mm) – ietaupa vietu DIN sliedē.
• Augsta īssavienojuma izturība – 10 kA ar atbilstošu aizsargdrošinātāju.
• Impulsu strāvas izturība līdz 3 kA – novērš nevajadzīgu atslēgšanos.
• Neitrāla vadītāja pozīcija labajā pusē – standartizēta pieslēgšana.

Tehniskie dati

• Polu skaits: 4
• Nominālā strāva (In): 40 A
• Nominālā noplūdes strāva (IΔn): 30 mA
• Nominālais spriegums (Un): 230/400 V AC
• Nominālā frekvence: 50/60 Hz
• Nominālais impulsa izturības spriegums (Uimp): 4 kV
• Nominālā pārslēgšanas spēja: 500 A
• Īssavienojuma izturības strāva (Inc): 10 kA (ar aizsargdrošinātāju)
• Impulsu strāvas izturība: 3 kA
• Montāžas tips: DIN sliede (EN 60715)
• Moduļu platums: 4 moduļi (72 mm)
• Savienojumu tips: skrūvju spailes
• Spaiļu ietilpība: 1,5 - 50 mm² (cietais), 1,5 - 35 mm² (elastīgais)
• Darba temperatūra: -25 °C līdz +40 °C
• Aizsardzības pakāpe: IP20 (spailes), IP40 (uzstādīts)
• Standarti: VDE 0664-10, EN 61008-1, VDE 0664-40, EN 61008-2-1, IEC 61008-1, IEC 61008-2-1

Kam piemērots

Šis RCD ir paredzēts elektriķiem un inženieriem, kuri uzstāda modernas elektrosistēmas ar līdzstrāvas komponentēm. Tas ir ideāls risinājums elektromobiļu uzlādes stacijām, saules enerģijas sistēmām, industriālajām iekārtām un citām vietām, kur nepieciešama paaugstināta aizsardzība.

Kā lietot

Uzstādiet DOEPKE DFS4 uz DIN sliedes sadales skapī. Pievienojiet fāzes un neitrālo vadītāju atbilstoši shēmai, ievērojot neitrālā vadītāja pozīciju labajā pusē. Pārbaudiet, vai tīkla spriegums atbilst 230/400 V AC un frekvence 50/60 Hz. Pirms ekspluatācijas veiciet testa pogas pārbaudi.

Mūsu viedoklis

DOEPKE DFS4 040-4/0,03-B SK ir izturīgs un uzticams B tipa RCD, kas atbilst augstākajiem drošības standartiem. Tā spēja noteikt vienmērīgas līdzstrāvas noplūdes padara to par neaizstājamu modernu elektroinstalāciju aizsardzībā. Kompaktais dizains un augstie izturības rādītāji nodrošina ilgstošu veiktspēju prasīgās vidēs.
