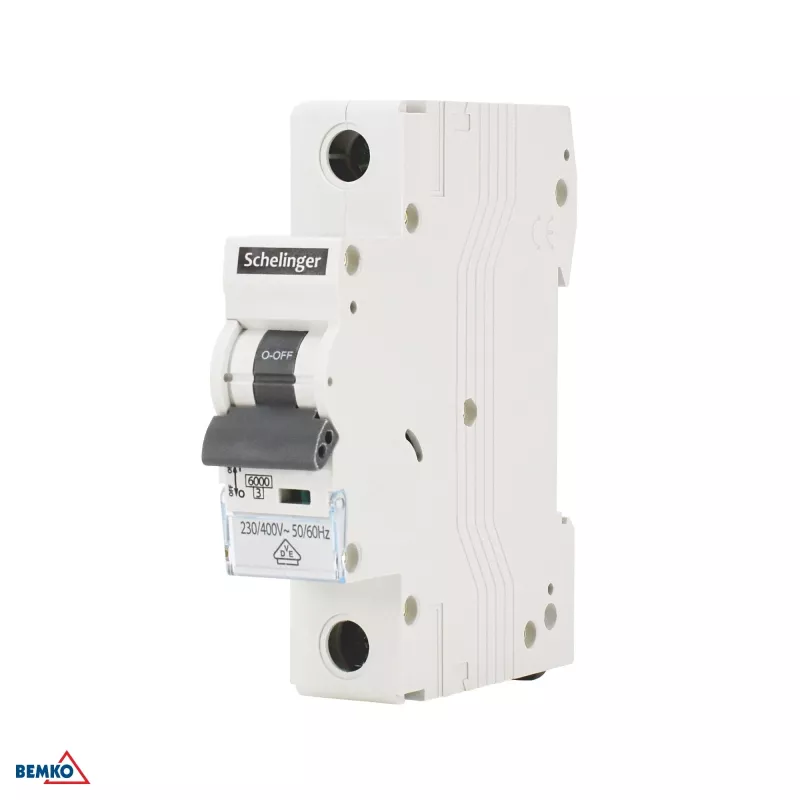

SCHELINGER A02-G8-1P-B63 Automātiskais slēdzis 6kA 1P B 63A VDE

Vispirms pamanīsi tā kompakto viena moduļa korpusu, kas aizņem tikai 18 mm sadales skapī, bet iekšā slēpjas 63 A nominālā strāva un 6 kA pārrāvuma spēja. Šis SCHELINGER A02-G8-1P-B63 nav parasts automātiskais slēdzis – tas saglabā precīzu B līknes atslēgšanu visā darba temperatūru diapazonā no -25 °C līdz +55 °C, tāpēc motori, sildītāji un apgaismojuma līnijas iedarbinās bez liekiem atslēgumiem, bet īssavienojuma enerģija tiek ierobežota līdz 3. klasei.

Priekšrocības

• Nominālā strāva 63 A, atslēgšanas līkne B, aizsargāts 1 pols
• Pārrāvuma spēja 6 kA pie 230/400 V maiņstrāvas
• Enerģijas ierobežošanas klase 3 – mazāka izlaižamā enerģija
• Montāža uz DIN sliedes 35 mm (EN 60715)
• VDE sertificēts, atbilst IEC/EN 60898-1
• Plašs spaiļu diapazons: 1–35 mm² stingra, 1–25 mm² elastīga
• 10 000 elektrisko un 20 000 mehānisko darbības ciklu

Izmantošana ikdienā

Šis slēdzis ir radīts sadales skapjiem, kur vieta ir ierobežota, bet prasības augstas. Viena pola konstrukcija aizņem tikai vienu moduli, tomēr spailes pieņem lielus šķērsgriezumus līdz 35 mm², tāpēc nav nepieciešami papildu reducējošie spaiļu elementi. B līknes magnētiskā atslēgšana ir iestatīta 3–5 reizes no nominālās strāvas, padarot to piemērotu ķēdēm ar mērenām palaišanas strāvām – pretestības sildītājiem, ūdens sildītājiem un vispārējām kontaktligzdu grupām. Īssavienojuma laikā 6 kA pārrāvuma spēja droši pārtrauc strāvu, nesabojājot ierīci, un IP20 aizsardzības pakāpe (spailēm IP40) pasargā no nejaušas pieskaršanās, vienlaikus ļaujot ērti veikt pārbaudes un vadu pieslēgšanu.

Tehniskie parametri

• Tips: automātiskais slēdzis (MCB)
• Polu skaits: 1P
• Nominālā strāva: 63 A
• Atslēgšanas līkne: B
• Pārrāvuma spēja: 6 kA
• Nominālais spriegums: 230/400 V maiņstrāva
• Frekvence: 50/60 Hz
• Montāža: DIN sliede 35 mm (EN 60715)
• Standarti: IEC/EN 60898-1, VDE
• Enerģijas ierobežošanas klase: 3
• Spaiļu kapacitāte: 1–35 mm² stingra, 1–25 mm² elastīga
• Elektriskā noturība: 10 000 ciklu
• Mehāniskā noturība: 20 000 ciklu
• Darba temperatūra: -25 °C līdz +55 °C
• Aizsardzības pakāpe: IP20 (spailes IP40)
• Nominālais impulsa spriegums (Uimp): 4 kV
• Nominālais izolācijas spriegums (Ui): 500 V

Noslēgumā

SCHELINGER A02-G8-1P-B63 apvieno VDE sertificētu drošību ar izturīgu konstrukciju, kas vienā modulī spēj apkalpot lielas strāvas – uzticama izvēle prasīgām elektroinstalācijām.
