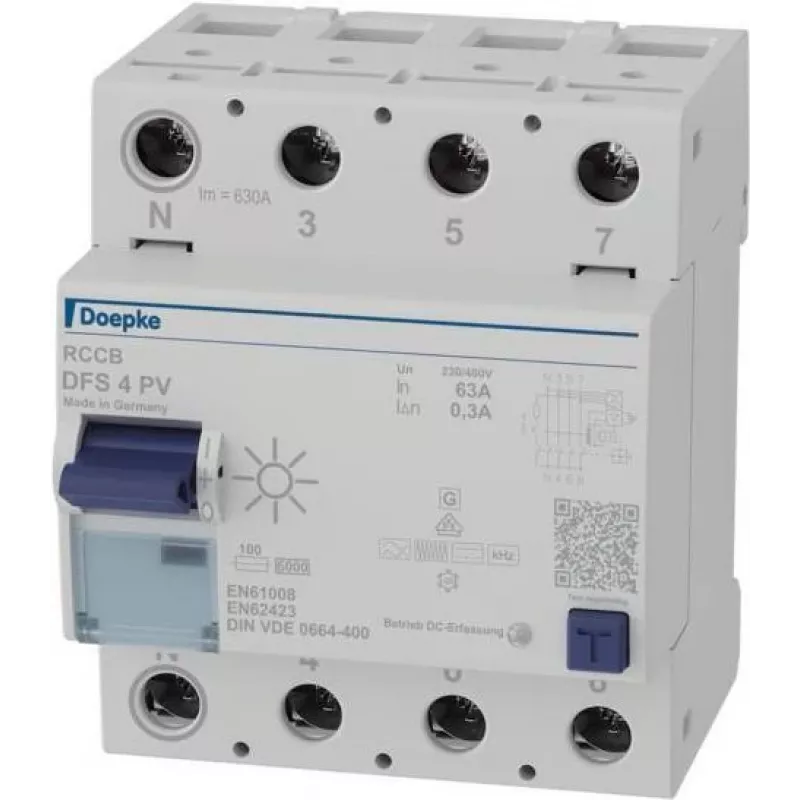

Doepke DFS4 063-4/0.30-PVFI noplūdes strāvas aizsardzības automāts 4-poliem 63 A 300 mA F tips 09146804

Ja jūsu elektroinstalācijā ir fotoelektriskie invertori vai frekvences pārveidotāji, parastais noplūdes strāvas automāts var neizslēgties savlaicīgi. Doepke DFS4 063-4/0.30-PVFI ir speciāli izstrādāts šādām sistēmām, nodrošinot uzticamu aizsardzību pret visdažādākajām noplūdes strāvām.

Kāpēc izvēlēties šo automātu

F tips (PVFI) reaģē ne tikai uz sinusoidālām maiņstrāvas noplūdēm, bet arī uz pulsējošām līdzstrāvas un jauktas frekvences noplūdes strāvām līdz 1 kHz. Tas nozīmē, ka automāts droši nostrādās arī tad, ja instalācijā ir elektroniskas slodzes, kas rada augstfrekvences traucējumus. Augstā pārsprieguma strāvas noturība 3 kA novērš nevajadzīgus atslēgumus zibens vai komutācijas pārspriegumu laikā. Kompaktais 4 moduļu platums ietaupa vietu DIN sliedē, bet plašais spaiļu diapazons no 1,5 līdz 50 mm² atvieglo uzstādīšanu.

Kam piemērots

• Fotoelektriskajām (PV) sistēmām ar beztranformatoru invertoriem
• Frekvences pārveidotāju ķēdēm
• Rūpnieciskajiem sadalnes skapjiem ar elektroniskām vadības ierīcēm
• Trīsfāžu sadalnēm, kur nepieciešama noplūdes strāvas aizsardzība

Galvenie tehniskie dati

• Nominālā strāva: 63 A
• Nominālā noplūdes strāva: 300 mA
• Polu skaits: 4
• Nominālais spriegums: 230/400 V AC
• Nominālā frekvence: 50 Hz
• Nominālā īsslēguma strāva: 10 kA
• Pārsprieguma strāvas noturība: 3 kA
• Montāža: DIN sliede 35 mm
• Moduļu platums: 4 TE
• Spaiļu jauda: 1,5 - 50 mm² viendzīslu, 1,5 - 35 mm² daudzdzīslu
• Aizsardzības pakāpe: IP20 spailēm, IP40 korpusam
• Darba temperatūra: -25 līdz +40 °C

Ieteikumi

Lai sasniegtu nominālo īsslēguma strāvu 10 kA, ieteicams lietot atbilstošu aizsardzības drošinātāju. Nodrošiniet pietiekamu ventilāciju sadalnē, lai uzturētu darba temperatūras diapazonā.
