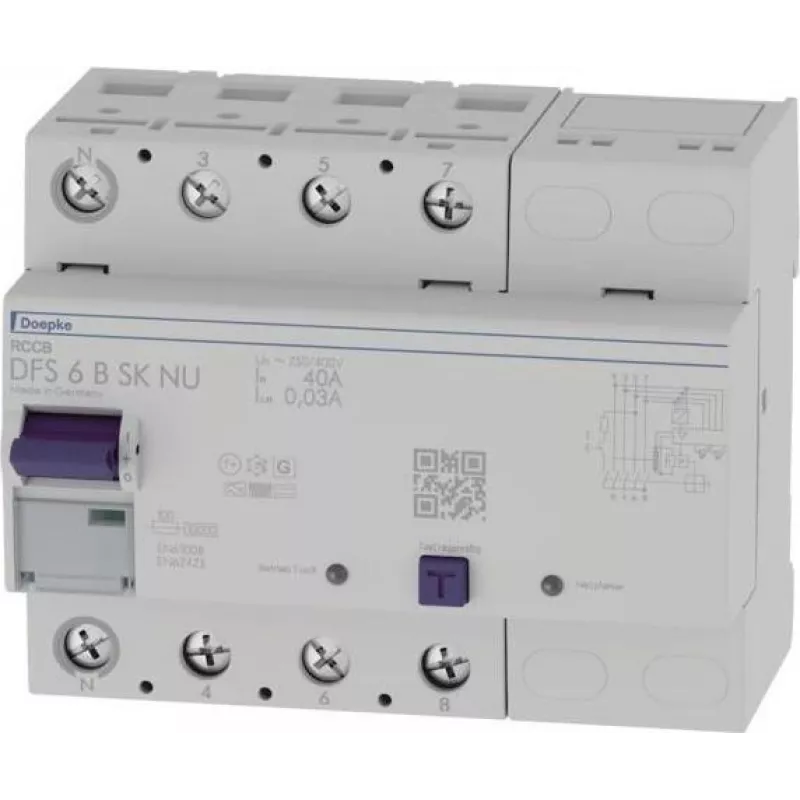

Doepke DFS6 040-4/0.03-B SK NU Diferenciālās aizsardzības automāts 4-polu 40A 30mA B tips 09134899

B tips nozīmē, ka šis automāts uztver ne tikai maiņstrāvas, bet arī pulsējošas un vienmērīgas līdzstrāvas noplūdes — tāpēc tas ir obligāts tur, kur strādā frekvenču pārveidotāji, elektromobiļu uzlādes stacijas vai medicīnas iekārtas. Doepke DFS6 040-4/0.03-B SK NU ir 4-polu diferenciālās aizsardzības automāts ar 40 A nominālo strāvu un 30 mA noplūdes strāvu, kas nodrošina gan personu, gan ugunsdrošības aizsardzību.

Kāpēc izvēlēties B tipu

Parastie maiņstrāvas automāti nespēj konstatēt vienmērīgu līdzstrāvas noplūdi, ko rada mūsdienu elektronika. B tips to dara, tāpēc šis automāts ir drošākā izvēle modernās instalācijās. 3 kA impulsa strāvas noturība novērš nevajadzīgu atslēgšanos zibens vai pārslēgšanās procesu laikā.

Piemērots

• Trīsfāžu tīkliem ar frekvenču pārveidotājiem vai UPS sistēmām
• Elektromobiļu uzlādes infrastruktūrai, kur nepieciešama līdzstrāvas jutīga aizsardzība
• Rūpnieciskām mašīnām ar taisngriežiem vai regulējamās ātruma piedziņām
• Medicīnas telpām (2. grupa) saskaņā ar IEC 60364-7-710
• Fotoelektriskajām iekārtām ar beztrafo invertoriem

Galvenie tehniskie dati

• Nominālā noplūdes strāva: 30 mA (0,03 A)
• Nominālā strāva: 40 A
• Polu skaits: 4
• Nominālais spriegums: 230/400 V AC, 50/60 Hz
• Īsslēguma noturība: 10 kA ar atbilstošu priekšdrošinātāju
• Montāža: DIN sliede EN 60715, 4 moduļu platums
• Aizsardzības pakāpe: IP20 (spailes), IP40 (uzstādīts)
• Darba temperatūra: no -25 °C līdz +40 °C
• Neitrālais vads apakšā labajā pusē (NU)
• Skrūvju spailes pieņem vadus līdz 50 mm²

Uzstādīšana un lietošana

Automāts paredzēts montāžai uz standarta DIN sliedes sadalnē. Pievienojiet fāzes vadus un neitrālo vadu atbilstoši shēmai; neitrālais vads atrodas apakšā labajā pusē. Pārbaudiet, vai augšpusē esošā aizsardzības ierīce atbilst 10 kA nosacītajai īsslēguma strāvai. Pēc uzstādīšanas veiciet testa pogas pārbaudi.

Ieteikums: vienmēr izvēlieties papildu automātisko slēdzi (MCB) kā virsstrāvas aizsardzību. Ja instalācijā ir lielas noplūdes strāvas, apsveriet īslaicīgi aizturētu versiju, lai izvairītos no kļūdainām atslēgšanām. Regulāri pārbaudiet ierīci ar testa pogu.
