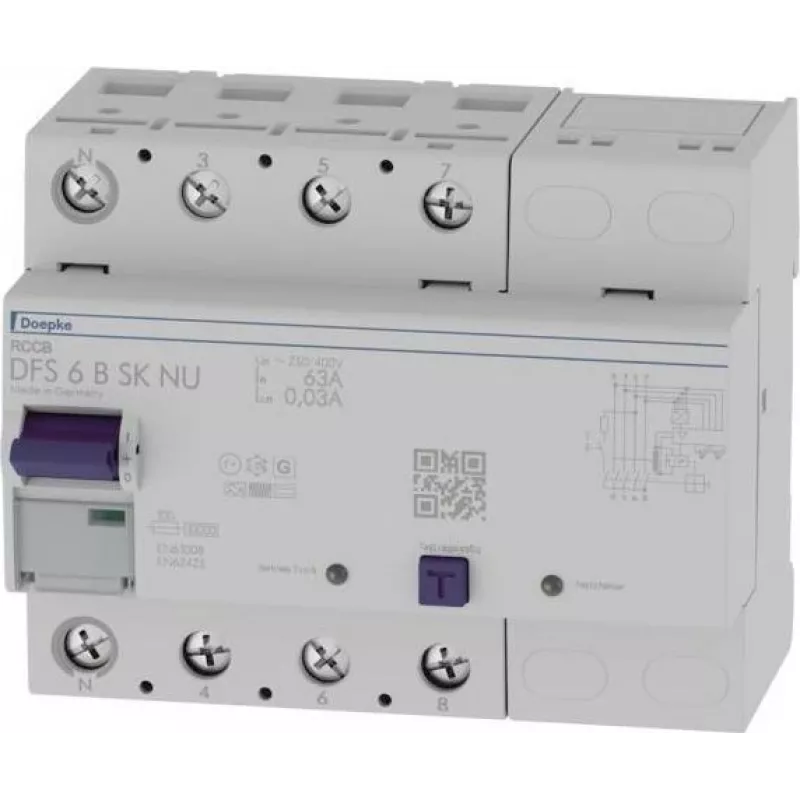

Doepke DFS6 063-4/0,03-B SK NU Diferenciālās aizsardzības automāts 4-polu 63A 30mA B tips 09144899

Ja elektroinstalācijā ir frekvenču pārveidotāji, UPS vai uzlādes stacijas, parastie RCD nespēj uztvert gludos līdzstrāvas noplūdes strāvas, un aizsardzība var nenostrādāt. Doepke DFS6 063-4/0,03-B SK NU ir B tipa diferenciālās aizsardzības automāts, kas uzrauga gan maiņstrāvas, gan pulsējošas līdzstrāvas, gan gludas līdzstrāvas bojājuma strāvas, nodrošinot drošu atslēgšanu mūsdienīgās instalācijās. Ar nominālo strāvu 63 A un diferenciālo nostrādes strāvu 30 mA šī 4-polu ierīce aizsargā cilvēkus un iekārtas no zemesslēguma trīsfāžu tīklos līdz 230/400 V AC.

Kam paredzēts

Elektriķiem un sadales skapju montētājiem, kuri strādā komerciālos vai rūpnieciskos projektos ar nelineārām slodzēm, piemēram, elektromobiļu uzlādes infrastruktūrā, saules fotoelementu sistēmās vai mašīnās ar regulējamu ātrumu piedziņām. Piemērots arī vecāku sadales skapju modernizācijai, kur nepieciešama pastiprināta aizsardzība pret līdzstrāvas noplūdes strāvām.

Galvenās iezīmes

• B tipa diferenciālās strāvas noteikšana: reaģē uz maiņstrāvas, pulsējošas līdzstrāvas un gludas līdzstrāvas noplūdes strāvām līdz 30 mA.
• 63 A nominālā strāva un 4-polu konfigurācija trīsfāžu un neitrāla ķēdēm.
• Kompakts 4 moduļu platums (72 mm) ietaupa vietu DIN sliedē.
• Augsta īsslēguma izturība 10 kA prasīgām instalācijām.
• Pārsprieguma strāvas izturība 3 kA (8/20 µs) samazina nevajadzīgu nostrādāšanu pārejošu pārspriegumu dēļ.
• Skrūvju spailes pieņem vadus no 1,5 līdz 50 mm², nodrošinot drošu savienojumu.
• Plašs darba temperatūras diapazons no -25 °C līdz +40 °C skarbiem apstākļiem.
• Atbilst EN 61008-1 un VDE 0664-10 standartiem.

Specifikācijas

• Ierīces tips: Diferenciālās aizsardzības automāts (RCCB)
• Polu skaits: 4
• Nominālā strāva (In): 63 A
• Nominālā diferenciālā strāva (IΔn): 30 mA
• Diferenciālās strāvas tips: B
• Nominālais spriegums: 230/400 V AC
• Nominālā frekvence: 50/60 Hz
• Nominālā īsslēguma strāva (Icn): 10 kA
• Pārsprieguma strāvas izturība: 3 kA (8/20 µs)
• Montāža: DIN sliede (EN 60715)
• Moduļu platums: 4 moduļi (72 mm)
• Aizsardzības pakāpe: IP20 (spailes), IP40 (uzstādīts)
• Darba temperatūra: -25 °C līdz +40 °C
• Spaiļu kapacitāte: 1,5 - 50 mm²
• Standarti: EN 61008-1, VDE 0664-10

Padomi

Vienmēr pārbaudiet, vai augšupējā aizsardzība pret pārstrāvu ir saskaņota ar RCCB nominālo īsslēguma jaudu. Instalācijās ar augstām noplūdes strāvām apsveriet selektīva (laika aiztures) RCCB izmantošanu augšupējā. Uzstādiet ierīci vietā ar pietiekamu ventilāciju, lai uzturētu norādīto darba temperatūras diapazonu.
