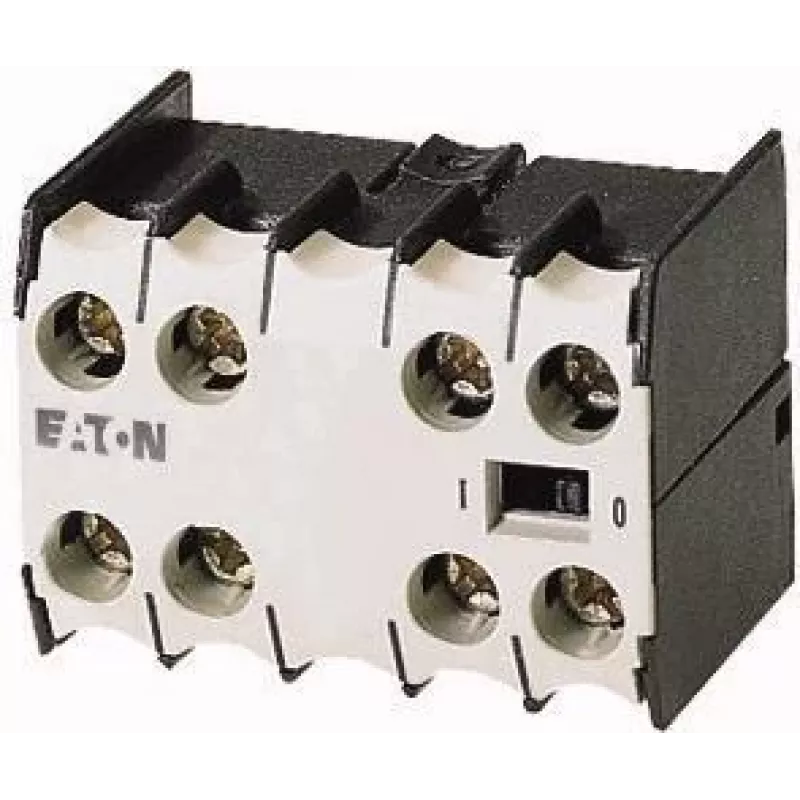

Eaton 02DILE palīgkontaktu bloks, 2NO+2NC, sānu montāža, skrūvju spailes, melns/balts 010240

Ja jūsu Eaton DILM kontaktors ir sasniedzis savu kontaktu limitu, šis palīgkontaktu bloks pievieno četrus papildu kontaktus – divus normāli atvērtus (NO) un divus normāli aizvērtus (NC) –, paplašinot vadības ķēdes iespējas bez jauna kontaktora iegādes. Montāža sānos ir ātra un vienkārša, ietaupot laiku sadales skapja montāžas laikā.

Priekšrocības

Sānu montāža ļauj uzstādīt bloku tieši uz kontaktora sāniem, neizmantojot instrumentus. Skrūvju spailes nodrošina drošu un pret vibrācijām izturīgu savienojumu. Kompaktais dizains aizņem maz vietas, vienlaikus nodrošinot četrus papildu kontaktus elastīgai shēmu projektēšanai.

Piemērots

• Eaton DILM7 līdz DILM38 kontaktoriem
• Vadības ķēdēm, kur nepieciešami papildu NO/NC kontakti
• Rūpnieciskās automatizācijas un motoru vadības lietojumiem

Galvenie parametri

• Kontaktu konfigurācija: 2 NO + 2 NC
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā darba strāva (AC-15, 230 V): 4 A
• Nominālā darba strāva (AC-15, 400 V): 3 A
• Nominālā darba strāva (DC-13, 220 V): 1 A
• Spaiļu tips: skrūvju spailes
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: -25 līdz 50 °C
• Uzglabāšanas temperatūras diapazons: -40 līdz 80 °C
• Palīgkontaktu skaits: 4
• Produktu sērija: DILM
• Standarti: IEC/EN 60947-5-1
• Krāsa: melns/balts

Ieteikumi

Pirms pasūtīšanas pārbaudiet saderību ar savu konkrēto Eaton DILM kontaktora modeli. Tā kā blokam ir IP20 aizsardzības pakāpe, tas paredzēts lietošanai tikai sadales skapju iekšienē; skarbos apstākļos apsveriet papildu aizsardzību.
