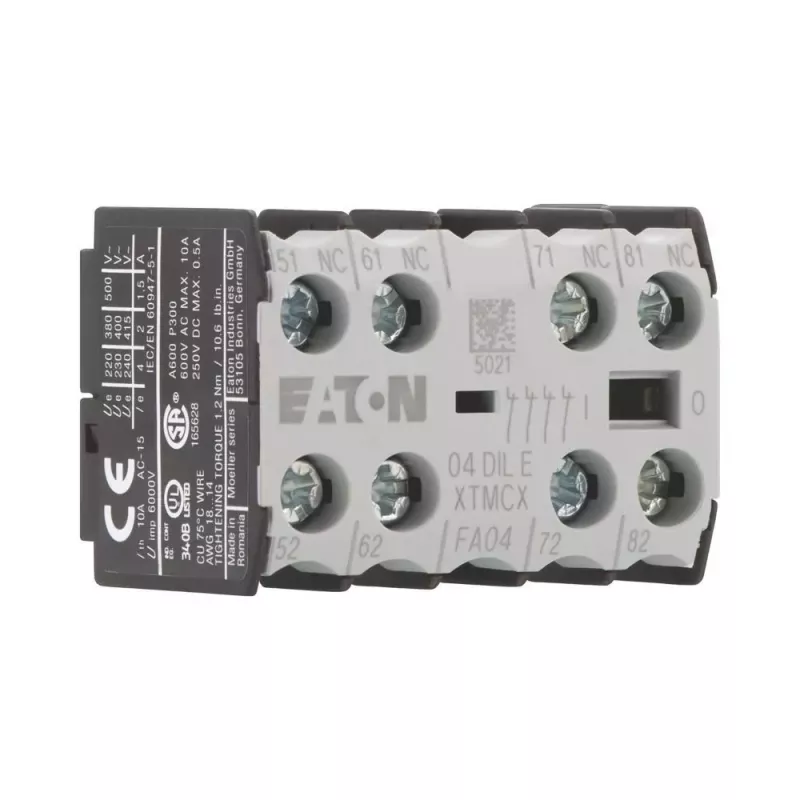

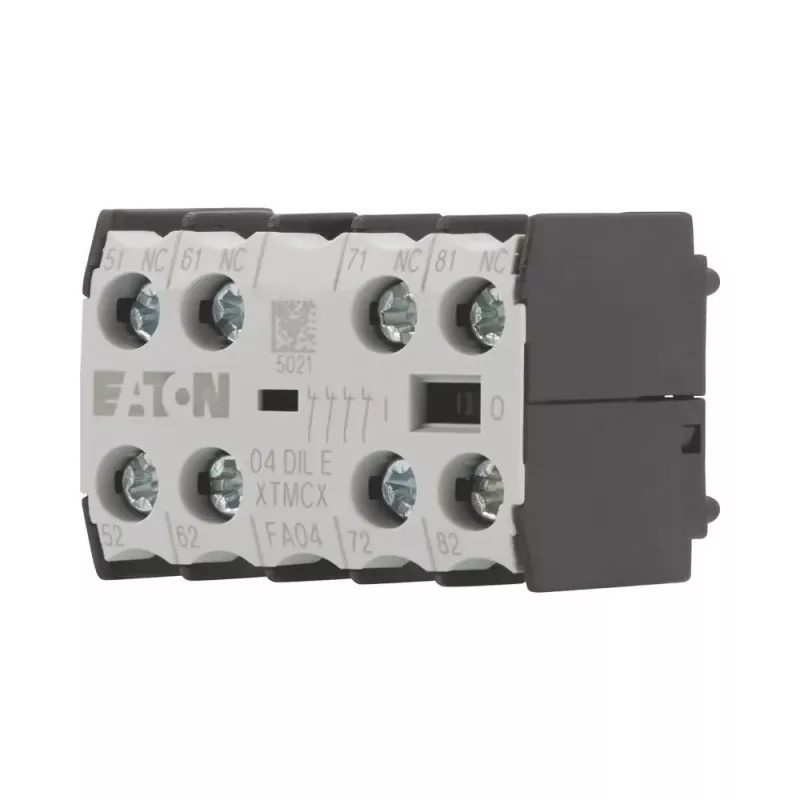

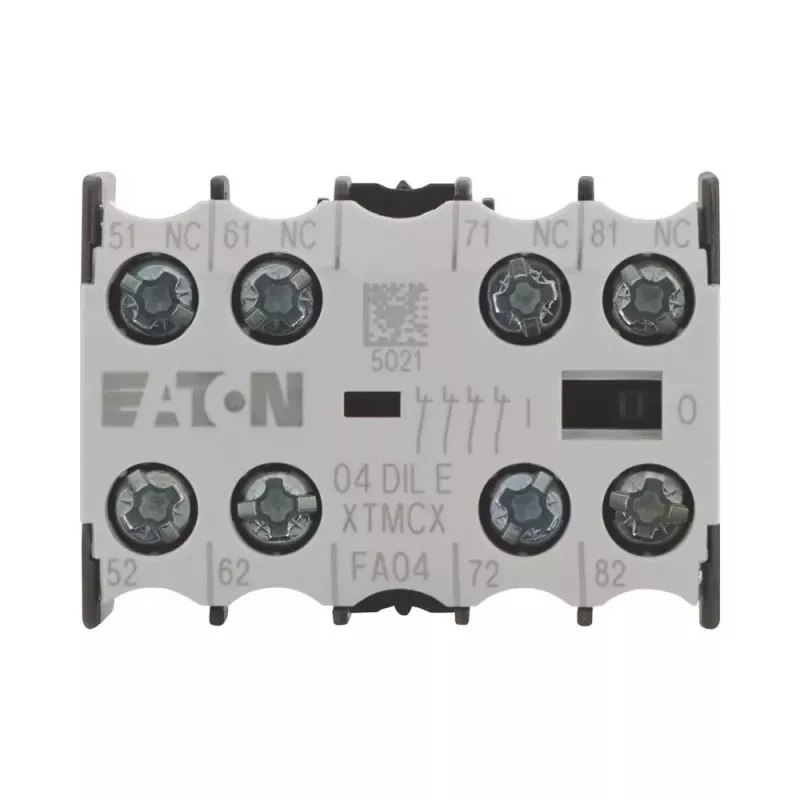

EATON 04DILE palīgkontaktu bloks, 4 NC, ar pozitīvo vadību, priekšējā montāža, DILM7-DILM38 kontaktorim 010256

Četri pozitīvi vadīti NC kontakti vienā blokā – EATON 04DILE nodrošina drošu signālu pat tad, ja galvenie kontakti ir metināti. Šis palīgkontaktu bloks ir paredzēts DILM7–DILM38 sērijas kontaktorim un uzstādāms tieši uz tā priekšpuses.

Galvenās priekšrocības

• 4 NC kontaktu konfigurācija
• Pozitīvi vadīti (piespiedu vadība) kontakti – droša stāvokļa atgriezeniskā saite
• Priekšējā montāža uz EATON DILM7 līdz DILM38 kontaktorim
• Nominālā darba strāva līdz 4 A pie AC-15, 230 V
• Skrūvju spailes drošam savienojumam

Praktiska lietošana

Bloks tiek uzstādīts tieši uz kontaktoša priekšpuses, bez papildu instrumentiem. Kompaktais izmērs un IP20 aizsardzības pakāpe padara to piemērotu industriālo vadības panelu montāžai. Pozitīvi vadītie kontakti nodrošina uzticamu signālu par galvenā kontaktoša stāvokli, kas ir svarīgi drošības ķēdēs.

Tehniskā specifikācija

• Kontaktu konfigurācija: 4 NC
• Kontaktu tips: pozitīvi vadīti (piespiedu vadība)
• Polu skaits: 4
• Montāžas veids: priekšējā montāža
• Saderība: EATON DILM7 līdz DILM38 kontaktoši
• Nominālā darba strāva (AC-15, 230 V): 4 A
• Nominālā darba strāva (AC-15, 400 V): 3 A
• Nominālā darba strāva (DC-13, 24 V): 1 A
• Nominālais darba spriegums (Ue): 690 V AC
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Aizsardzības pakāpe: IP20
• Spaiļu tips: skrūvju spailes
• Standarti: IEC/EN 60947-5-1
• Apkārtējās vides temperatūra: -25 līdz +60 °C
• Produktu sērija: DIL E

Nobeigumā

EATON 04DILE ir izturīgs palīgkontaktu bloks DILM kontaktošu funkcionalitātes paplašināšanai industriālās aplikācijās. Piemērots gan jauniem projektiem, gan esošo iekārtu modernizācijai.
