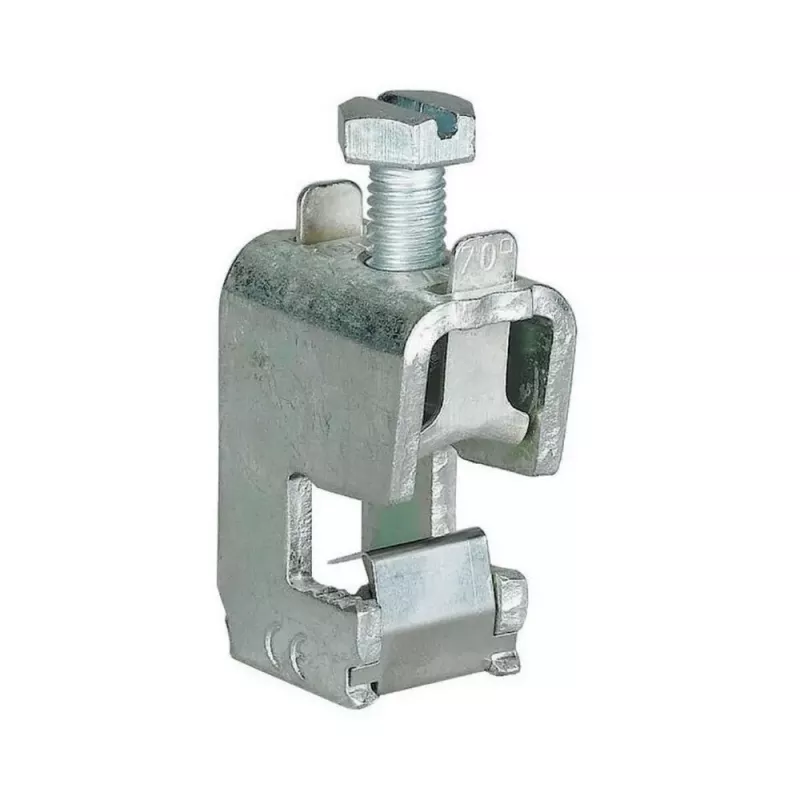

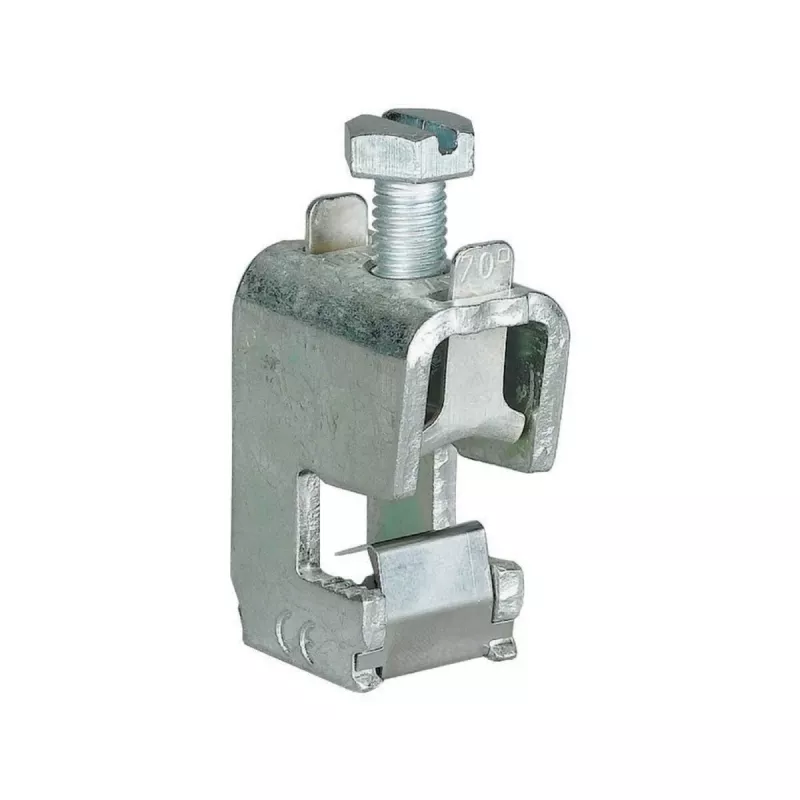

Eaton AKU70/10 maģistrālās līnijas atzaru spaile 16-70 mm², 10 atzaru pieslēgumi, pelēka 107193

Eaton AKU70/10 ir maģistrālās līnijas atzaru spaile, kas paredzēta lielu strāvu sadalei sadalnes un vadības skapjos. Tā apvieno vienu maģistrālā vadītāja pieslēgumu 16–70 mm² ar desmit atzaru pieslēgumiem 1,5–10 mm², ļaujot kompakti un efektīvi sadalīt jaudu bez papildu kopnēm.

Galvenās priekšrocības

• Maģistrālā vadītāja šķērsgriezums: 16–70 mm² (viendzīslas/daudzdzīslas)
• Atzaru vadītāja šķērsgriezums: 1,5–10 mm² (viendzīslas/daudzdzīslas)
• 10 atzaru pieslēgumi, 1 maģistrālais pieslēgums
• Skrūvju savienojums drošai, bezapkopes elektroinstalācijai
• Montāža uz DIN sliedes TS35 vai tieši ar skrūvēm
• Nominālā strāva līdz 160 A, nominālais spriegums līdz 1000 V AC/DC
• Izolācijas materiāls: poliamīds (PA), pelēks

Ikdienas lietošanā

Uzstādiet spaili uz standarta 35 mm DIN sliedes vai pieskrūvējiet to tieši korpusā. Pievienojiet maģistrālo barošanas vadītāju (16–70 mm²) vienīgajam maģistrālajam terminālim, pēc tam sadaliet uz līdz desmit atzaru ķēdēm, izmantojot vadītājus no 1,5 līdz 10 mm². Skrūvju savienojumi nodrošina uzticamu iespīlēšanas spēku, un poliamīda korpuss garantē elektrisko izolāciju un mehānisko stabilitāti. Spaile darbojas temperatūras diapazonā no -25°C līdz +70°C un ir piemērota 3. piesārņojuma pakāpes vidēm.

Pilni tehniskie dati

• Produkta veids: Maģistrālās līnijas atzaru spaile
• Maģistrālā vadītāja šķērsgriezums: 16–70 mm²
• Atzaru vadītāja šķērsgriezums: 1,5–10 mm²
• Maģistrālo pieslēgumu skaits: 1
• Atzaru pieslēgumu skaits: 10
• Savienojuma veids: Skrūvju savienojums
• Montāžas veids: DIN sliede (TS35) / skrūvju montāža
• Nominālā strāva (maks.): 160 A
• Nominālais spriegums (maks.): 1000 V AC/DC
• Izolācijas materiāls: Poliamīds (PA)
• Vadītāja materiāls: Varš / misiņš (alvots)
• Krāsa: Pelēka
• Aizsardzības pakāpe: IP20
• Piesārņojuma pakāpe: 3
• Darba temperatūra: -25°C līdz +70°C
• Spailes tips: Vienpolu
• Pielietojums: Sadalnes, vadības skapji

Nobeiguma piezīme

Uzticamai jaudas sadalei rūpnieciskās un ēku instalācijās Eaton AKU70/10 piedāvā kompaktu, lielas strāvas risinājumu ar pārbaudītu skrūvju savienojuma tehnoloģiju.
