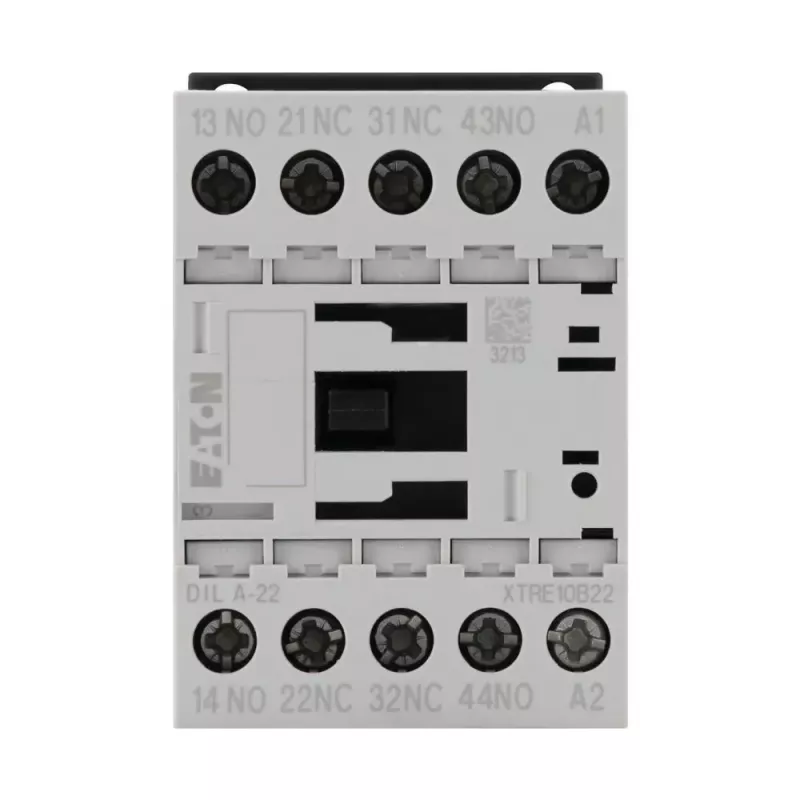

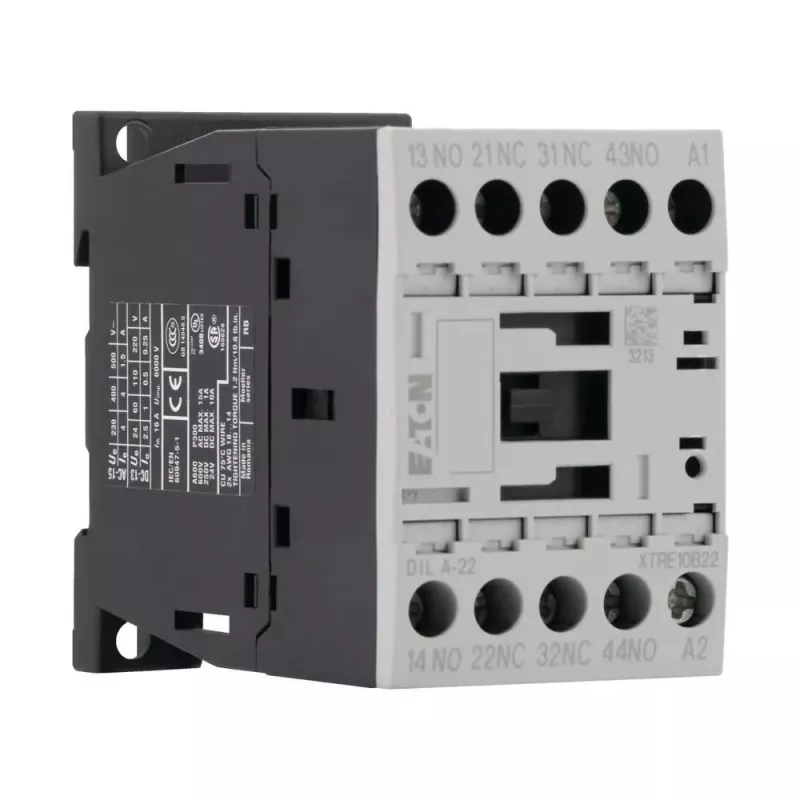

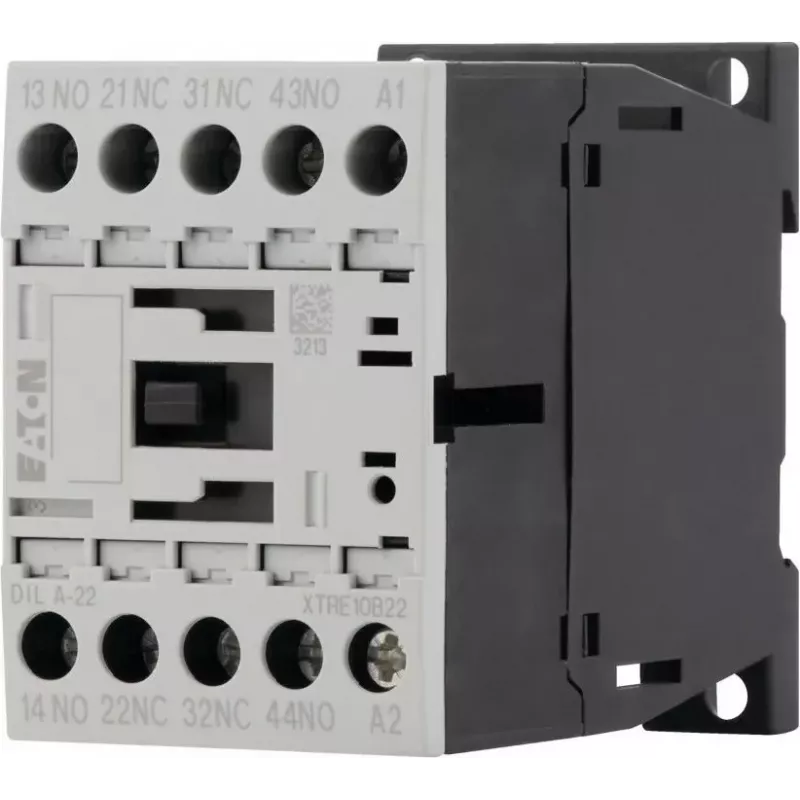

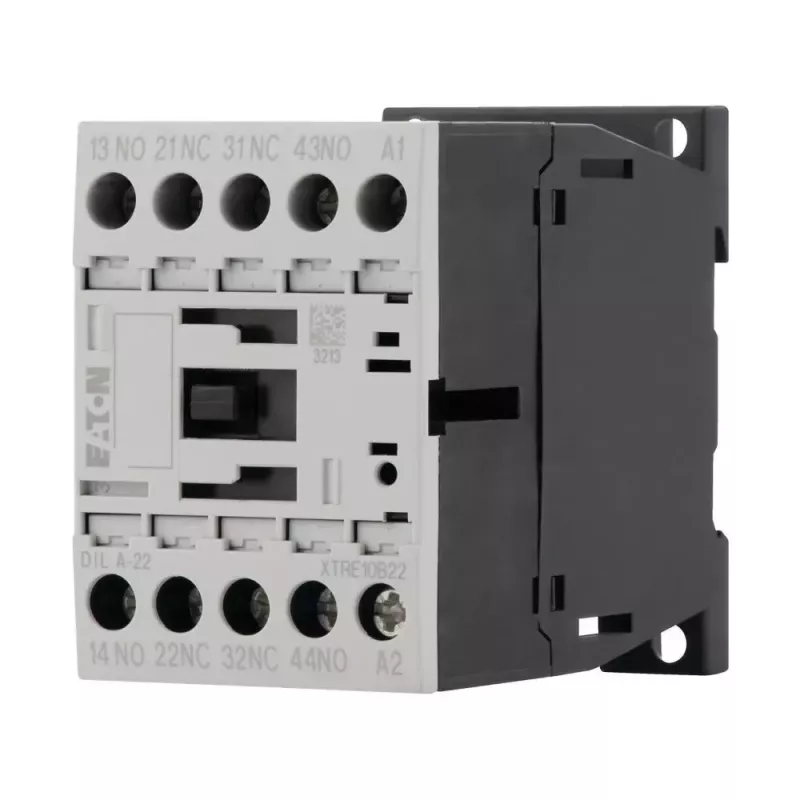

Eaton DILA-22 kontakta relejs, 4 polu, 2NO+2NC, 24 V AC 50 Hz spole 276386

Eaton DILA-22 ir 4 polu kontakta relejs ar 24 V AC 50 Hz spoli, kas nodrošina 2 normāli atvērtus un 2 normāli aizvērtus kontaktus uzticamai pārslēgšanai vadības ķēdēs. Tā kompaktais dizains un skrūvju spailes padara to piemērotu DIN sliedes vai skrūvju montāžai rūpnieciskās aplikācijās.

Priekšrocības

DILA-22 nodrošina augstu mehānisko izturību 10 miljoni darbību un elektrisko izturību 1,3 miljoni darbību pie AC-15, nodrošinot ilgtermiņa uzticamību. Tā nominālais izolācijas spriegums 690 V un impulsa izturības spriegums 6 kV veicina izturīgu veiktspēju prasīgās vidēs.

Piemērots

• Vadības ķēžu pārslēgšanai rūpnieciskajās iekārtās
• Automatizācijas sistēmām, kurām nepieciešami palīgkontaktori
• Aplikācijām ar 24 V AC vadības spriegumu

Galvenās specifikācijas

• Kontaktu konfigurācija: 2 NO + 2 NC
• Polu skaits: 4
• Spoles spriegums: 24 V AC, 50 Hz
• Nominālā darba strāva (AC-15, 230 V): 4 A
• Nominālā darba strāva (DC-13, 220 V): 1 A
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Montāža: DIN sliede vai skrūves
• Spaiļu tips: skrūvju spailes
• Aizsardzības pakāpe: IP20
• Apkārtējās vides darba temperatūra: -25 līdz +60 °C
• Mehāniskā izturība: 10 x 10^6 darbības
• Elektriskā izturība (AC-15): 1,3 x 10^6 darbības
• Nominālā īsslēguma strāva (Icw): 1 kA 1 s

Ieteikumi

Uzticamai vadības ķēžu pārslēgšanai ar 24 V AC barošanu Eaton DILA-22 piedāvā pārbaudītu risinājumu ar augstu izturību un atbilstību IEC/EN 60947 un VDE 0660.
