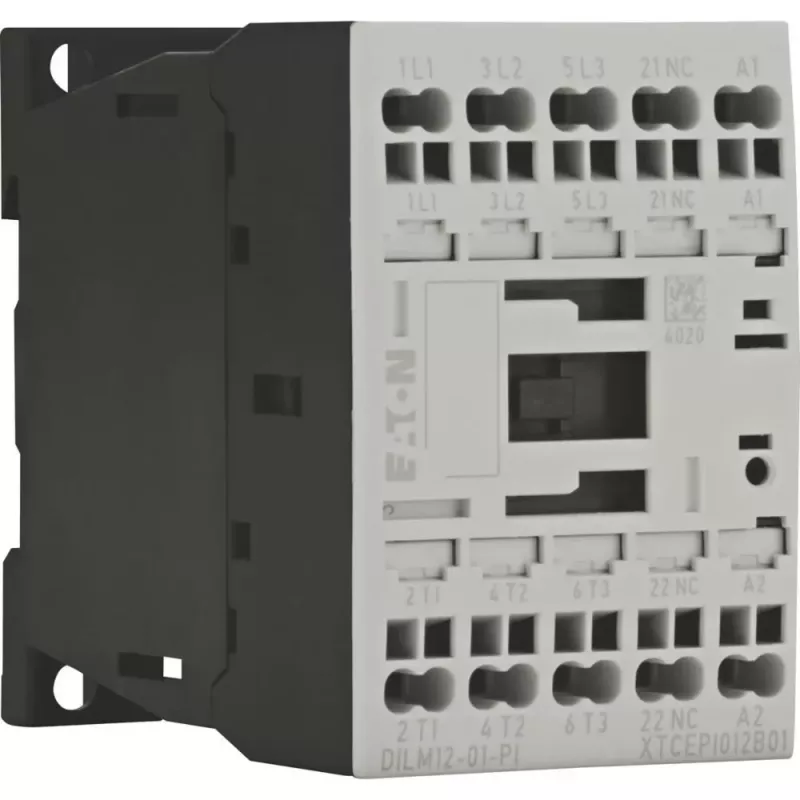

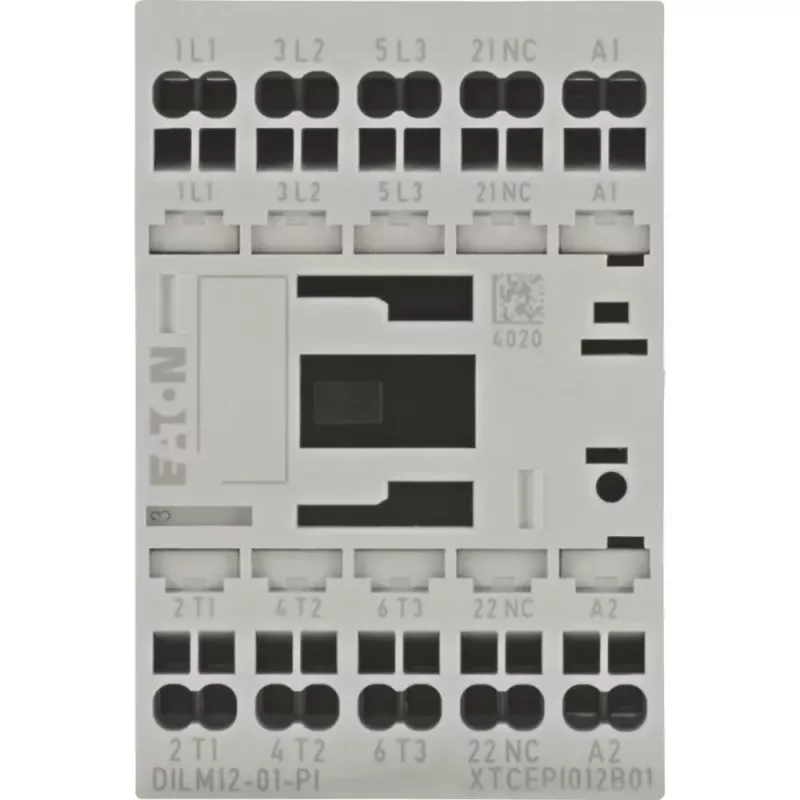

EATON DILM12-01 24V DC kontactors, 3 polu, 12 A, 1 NO palīgkontakts 199248

Ja PLC izeja jāslēdz tieši, bez starpreleja, šis kontactors ir praktisks risinājums. EATON DILM12-01 ar 24 V DC spoli ļauj vadīt trīsfāžu motorus līdz 5,5 kW pie 400 V AC tieši no vadības kontroliera, vienlaikus nodrošinot uzticamu komutāciju rūpnieciskos apstākļos.

Galvenās priekšrocības

• 3 polu galvenie kontakti ar 12 A (AC-3) un 22 A (AC-1) pie 400 V
• 24 V DC spoles spriegums – tieša vadība no PLC izejām
• 1 normāli atvērts (NO) palīgkontakts statusa atgriezeniskajai saitei vai bloķēšanai
• Kompakti izmēri un DIN sliedes vai skrūvju montāža elastīgai uzstādīšanai
• Augsta mehāniskā un elektriskā izturība ilgam kalpošanas laikam

Ikdienas lietošanā

DILM12-01 ir paredzēts trīsfāžu motoru un pretestības slodžu komutācijai rūpnieciskā vidē. Skrūvju spailes nodrošina drošu pieslēgumu, un IP20 aizsardzība ļauj uzstādīt sadales skapjos. Kontactors darbojas uzticami temperatūras diapazonā no -25 °C līdz +60 °C, tāpēc ir piemērots arī prasīgos apstākļos.

Pilna specifikācija

• Vadības spriegums: 24 V DC
• Nominālā darba strāva Ie (AC-3, 400 V): 12 A
• Nominālā darba strāva Ie (AC-1, 400 V): 22 A
• Nominālā darba jauda Pe (AC-3, 400 V): 5,5 kW
• Galveno polu skaits: 3
• Palīgkontakti: 1 NO
• Nominālais darba spriegums Ue: 690 V AC
• Montāžas veids: DIN sliede / skrūvju montāža
• Spaiļu tips: skrūvju spailes
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: -25 līdz +60 °C
• Nominālais impulsa izturības spriegums Uimp: 6 kV
• Elektriskā izturība (AC-3): >1,5 x 10^6 darbības cikli
• Mehāniskā izturība: >10 x 10^6 darbības cikli
• Nominālā frekvence: 50/60 Hz

Kam piemērots

Šis kontactors ir piemērots automātikas inženieriem, elektriķiem un uzņēmumiem, kas būvē vai apkalpo vadības sistēmas ar PLC. Tas der gan jaunām instalācijām, gan esošo sadales skapju modernizācijai, kur nepieciešama tieša 24 V DC vadība un uzticama motoru komutācija.

Kā lietot

Pieslēdziet spoli pie 24 V DC vadības signāla, bet galvenos kontaktus – pie trīsfāžu barošanas ķēdes. Izmantojiet DIN sliedes montāžu sadales skapī vai piestipriniet ar skrūvēm. Pārliecinieties, ka vadi ir droši ievietoti skrūvju spailēs un ievērots pievilkšanas griezes moments. Palīgkontaktu var izmantot statusa signālam uz PLC vai savstarpējai bloķēšanai.

Padoms: ja slēdzat induktīvu slodzi, uzstādiet RC slāpētāju vai brīvgaitas diodi, lai samazinātu sprieguma pārspriegumus un pagarinātu kontaktu kalpošanas laiku. Vienmēr pārbaudiet, vai spoles spriegums atbilst vadības ķēdei – 24 V DC ir norādīts uz korpusa.
