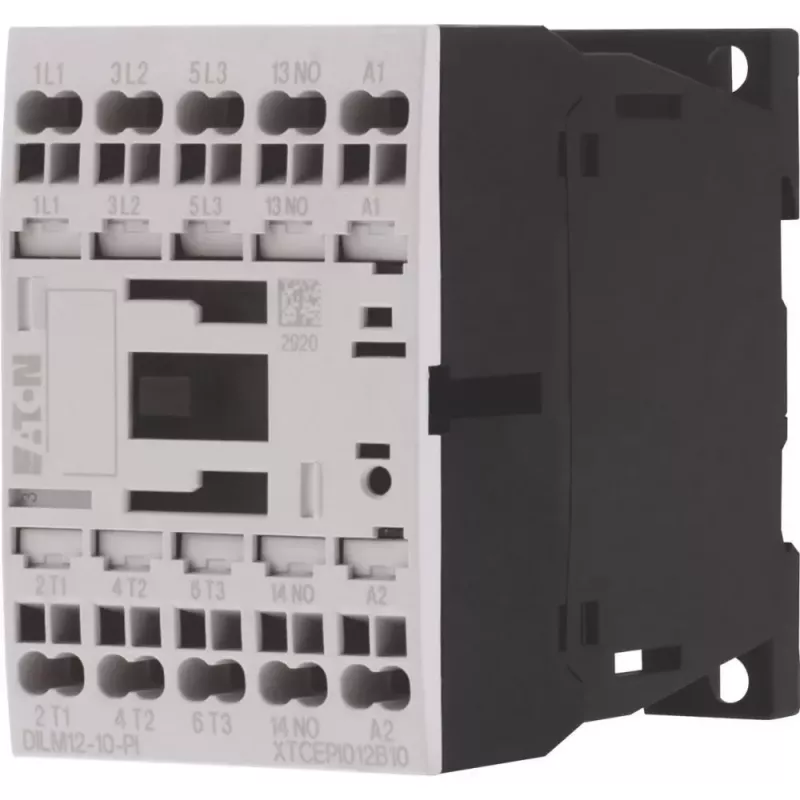

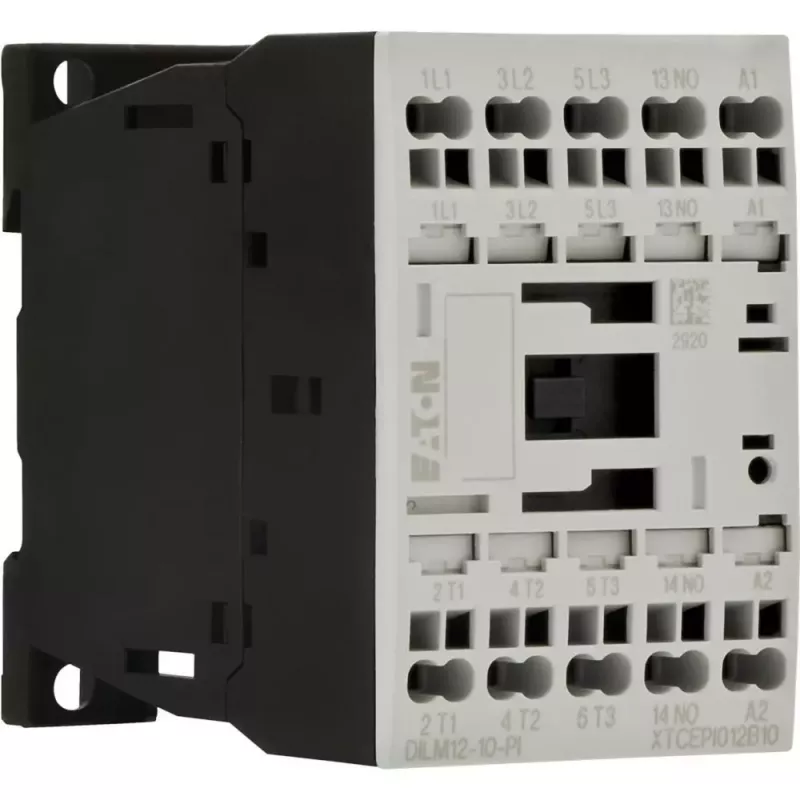

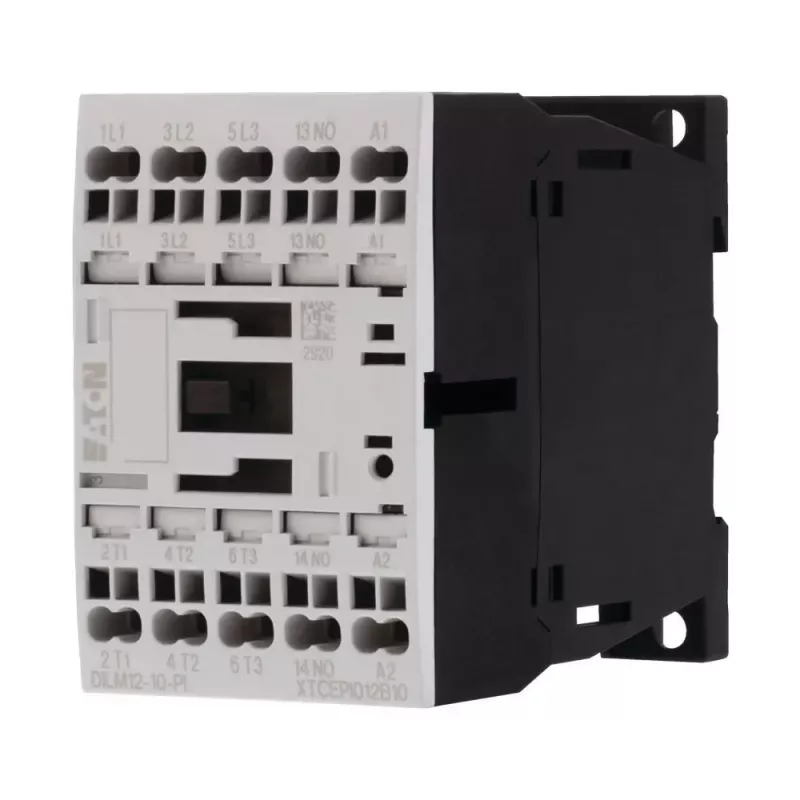

Eaton DILM12-10 Kontaktors, 3 polu, 1 NO palīgkontakts, 230 V AC spole, 12 A, 5,5 kW 199239

5,5 kW pie 400 V AC-3 — tas ir tas, ko Eaton DILM12-10 spēj pārslēgt ar trim galvenajiem poliem un vienu normāli atvērtu palīgkontaktu. 230 V AC spole (50/60 Hz) ir standarts vadības ķēdēs, tāpēc tas ir tiešs risinājums trīsfāžu motoru palaišanai un rezistīvo slodžu komutācijai.

Galvenās priekšrocības

• 3 galvenie poli + 1 NO palīgkontakts statusa signālam vai bloķēšanai
• Nominālā darba strāva AC-3, 400 V: 12 A; AC-1, 400 V: 22 A
• Nominālā darba jauda AC-3, 400 V: 5,5 kW; AC-3, 230 V: 3 kW
• Nominālais darba spriegums: 690 V AC; izolācijas spriegums: 690 V
• Nominālais impulsa izturības spriegums: 6 kV
• Montāža: DIN sliedes vai skrūves
• Aizsardzības pakāpe: IP20
• Darba temperatūra: -25 līdz +60 °C
• Elektriskā izturība (AC-3): 1,5 miljoni darbību
• Mehāniskā izturība: 10 miljoni darbību

Kam piemērots

Iekārtu vadības sistēmu integrētājiem, elektriķiem un apkopes speciālistiem, kuri būvē vai remontē vadības skapjus ar 230 V AC vadības spriegumu. Piemērots tiešajai trīsfāžu motoru palaišanai līdz 5,5 kW, kā arī apkures un apgaismojuma slodžu komutācijai līdz 22 A.

Kā lietot

Uzstādiet uz DIN sliedes vai piestipriniet ar skrūvēm. Pievienojiet galvenos vadus pie 1L1/3L2/5L3 un 2T1/4T2/6T3, vadības spriegumu pie A1/A2. Palīgkontakts 13NO/14NO nodrošina atgriezenisko saiti vai bloķēšanu. Pārbaudiet, vai spoles spriegums atbilst 230 V AC.

Svarīgi

IP20 korpuss paredzēts uzstādīšanai vadības skapī vai sadalnē. Biežas pārslēgšanās gadījumā elektriskā izturība 1,5 miljoni ciklu pagarina nomaiņas intervālus.

Padoms: vienmēr pārbaudiet spoles spriegumu pirms pieslēgšanas — 230 V AC spole nav universāla. Izmantojiet DIN sliedes montāžu, lai ātri nomainītu kontaktoru bez papildu urbšanas.
