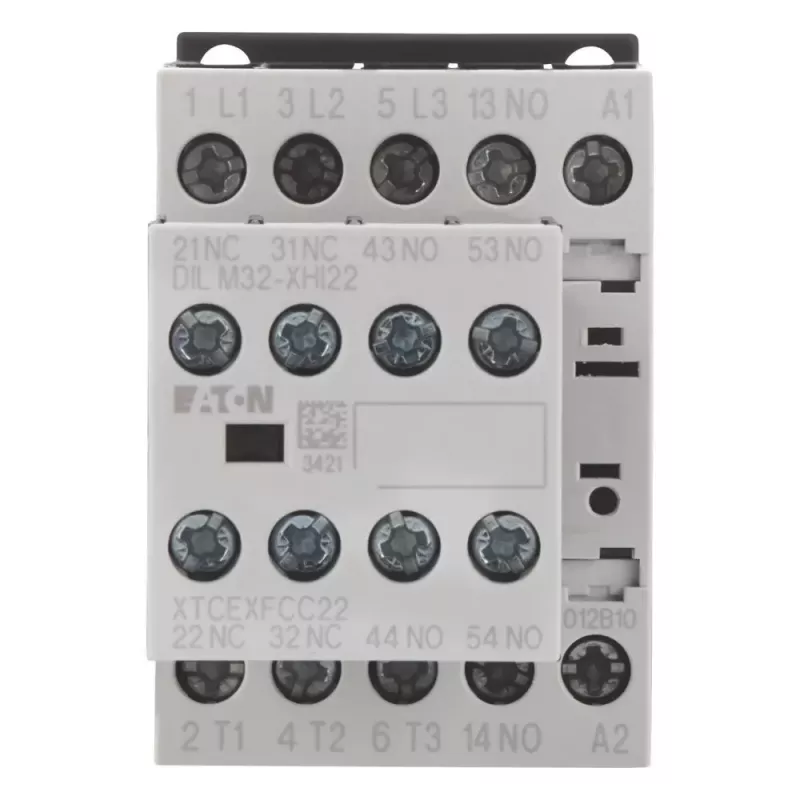

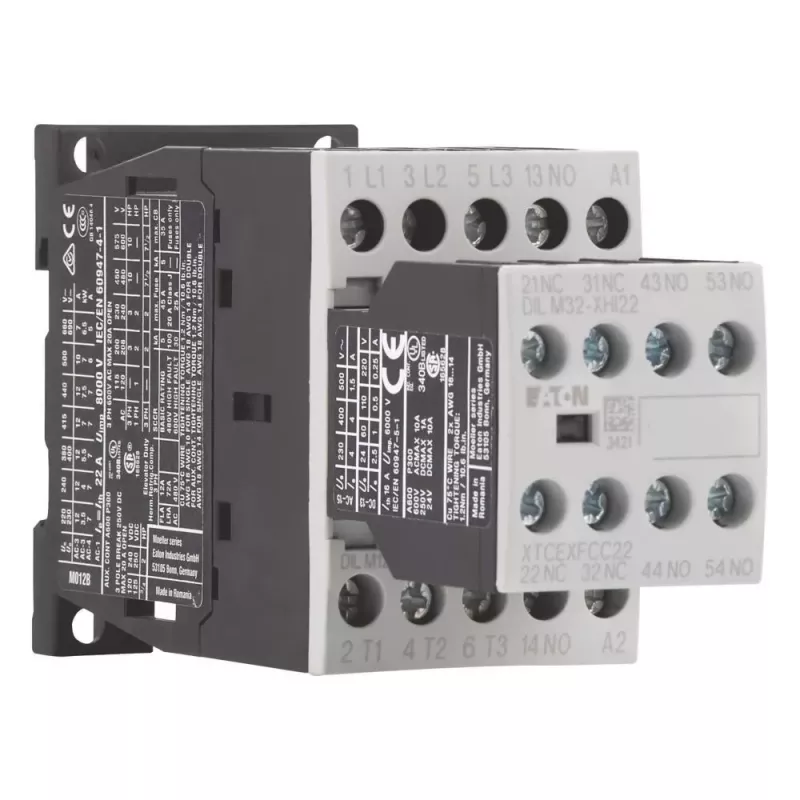

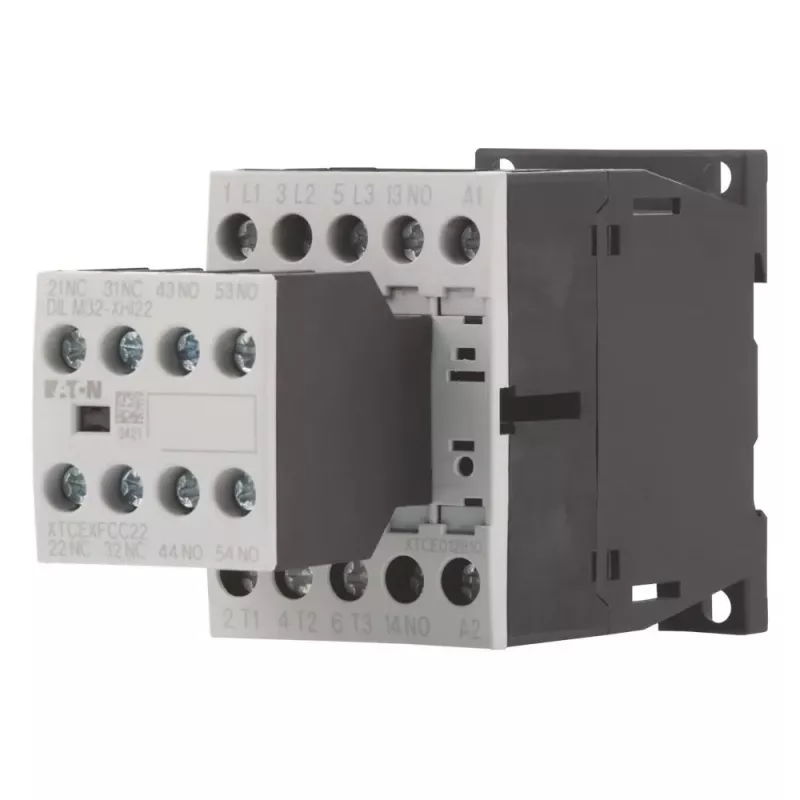

Eaton DILM12-32(24VDC) jaudas kontaktors, 3 polu, 12 A, 24 V DC spole, 1 NO + 2 NC, skrūvju spailes, IP20, DIN sliedes/skrūvju montāža 276950

Ja vadības panelī bieži jāslēdz motori un citas slodzes, Eaton DILM12-32(24VDC) nodrošina to uzticami – bez dzirksteļošanas, bez pārkaršanas, bez pārsteigumiem. Šis 3 polu jaudas kontaktors ar 24 V DC spoli ir paredzēts intensīvai lietošanai, kur svarīga gan mehāniskā izturība, gan precīza vadība.

Ko tas maina ikdienas darbā

Kad kontaktors ir paredzēts 10 miljoniem mehānisko operāciju un 1,5 miljoniem elektrisko operāciju (AC-3), tas nozīmē, ka jūs varat koncentrēties uz ražošanu, nevis uz regulāru komponentu nomaiņu. 24 V DC spole ļauj to vadīt no drošas zemsprieguma ķēdes, kas ir īpaši svarīgi, ja vadības signālu nodrošina PLC vai cits loģikas modulis.

Kam tas piemērots

• Rūpniecisko motoru vadībai līdz 5,5 kW (400 V AC-3)
• Vadības paneļiem, kuros nepieciešama kompakta 3 polu komutācija
• Lietojumiem ar biežu pārslēgšanos – kontaktors to iztur bez problēmām
• Projektētājiem un elektriķiem, kuri vēlas vienkāršu DIN sliedes vai skrūvju montāžu

Galvenie tehniskie dati

• Polu skaits: 3
• Nominālā darba strāva (AC-3, 400 V): 12 A
• Nominālā darba jauda (AC-3, 400 V): 5,5 kW
• Vadības ķēdes spriegums: 24 V DC
• Palīgkontakti: 1 NO + 2 NC
• Galvenās ķēdes un vadības ķēdes pieslēgums: skrūvju spailes
• Aizsardzības klase: IP20
• Nominālā frekvence: 50/60 Hz
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālais izolācijas spriegums (Ui): 690 V
• Mehāniskā izturība: 10 x 10^6 operāciju
• Elektriskā izturība (AC-3): 1,5 x 10^6 operāciju
• Darba temperatūras diapazons: -25 līdz +60 °C
• Montāža: DIN sliede vai skrūves

Kā to izmantot

Kontaktoru var uzstādīt uz 35 mm DIN sliedes vai piestiprināt ar skrūvēm pie montāžas plāksnes. Galvenās ķēdes vadi tiek pievienoti pie skrūvju spailēm, ievērojot marķējumu. Vadības spriegums 24 V DC tiek pievadīts spoles spailēm – pārliecinieties, ka polaritāte ir pareiza. Palīgkontakti (1 NO + 2 NC) ir pieejami signālu padevei vai bloķēšanas shēmām.

Padoms: pirms montāžas vienmēr pārbaudiet, vai vadības spriegums atbilst spoles parametriem (24 V DC). Lai nodrošinātu ilgu kalpošanas laiku, izvairieties no mitruma un putekļiem – IP20 nozīmē, ka kontaktors nav hermētisks. Regulāri pārbaudiet skrūvju savienojumu stingrību, īpaši vidēs ar vibrācijām.
