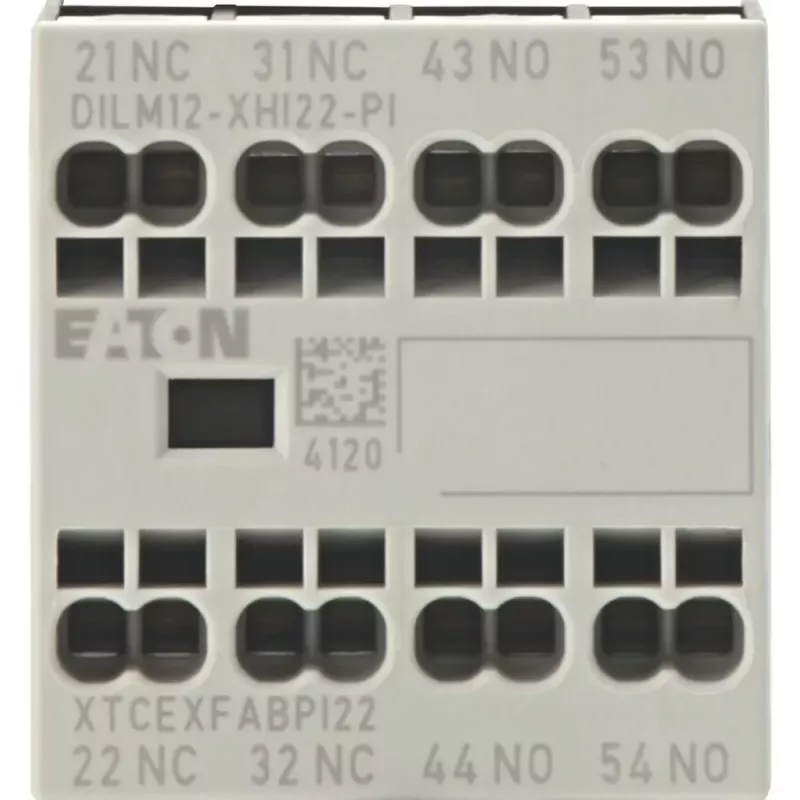

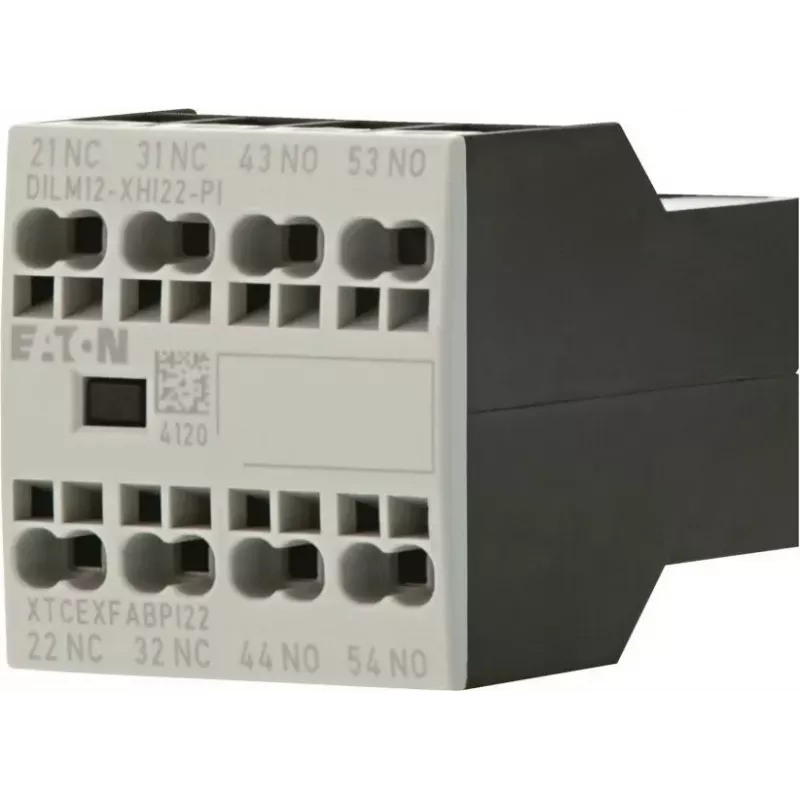

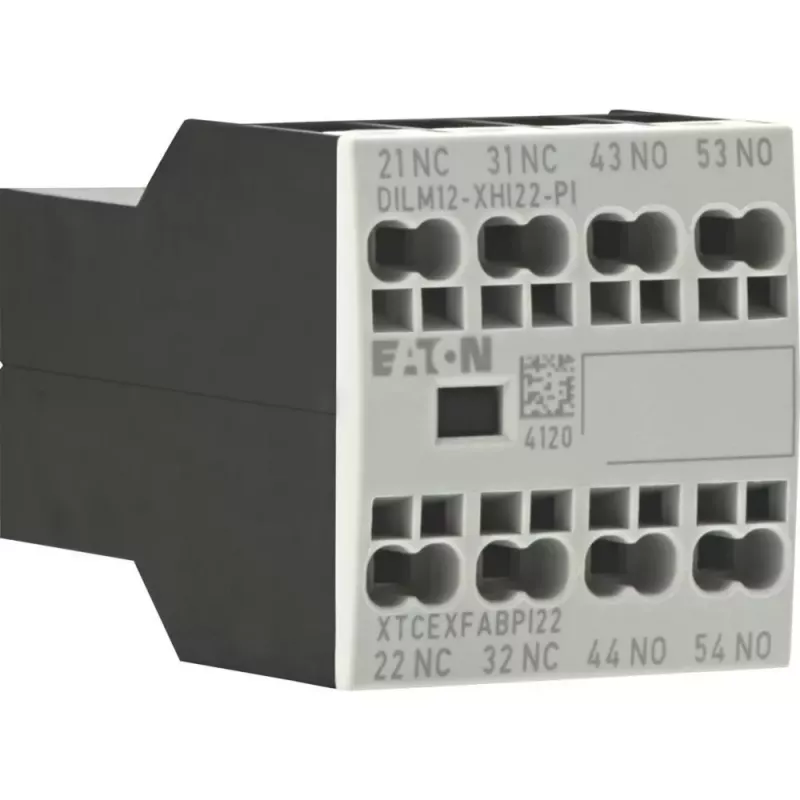

Eaton DILM12-XHI22 palīgkontaktu bloks, 2NO+2NC, priekšējā montāža, skrūvju spailes, DILM7-150 kontaktoriem 199458

Ja jūsu vadības panelī trūkst vietas papildu kontaktiem, Eaton DILM12-XHI22 palīgkontaktu bloks nodrošina četrus komutācijas kontaktus vienā kompaktā korpusā. Tas piestiprinās tieši pie DILM sērijas kontaktoru priekšpuses, tādējādi ietaupot montāžas laiku un panelī vietu.

Galvenās priekšrocības

• Kontaktu konfigurācija: 2 NO + 2 NC
• Priekšējā montāža uz Eaton DILM kontraktoriem no DILM7 līdz DILM150
• Nominālais izolācijas spriegums 690 V AC
• Nominālais impulsa izturības spriegums 6 kV
• Konvencionālā termiskā strāva 16 A
• Skrūvju spailes drošai pieslēgšanai
• Aizsardzības pakāpe IP20

Ikdienas lietošanā

DILM12-XHI22 bez instrumentiem uzspraužas kontraktora priekšpusē, tāpēc uzstādīšana un modernizācija ir vienkārša. Skrūvju spailes pieņem gan viendzīslu, gan daudzdyžu vadus, un skaidrais NO un NC kontaktu marķējums palīdz izvairīties no kļūdām pieslēgumā. Bloks ir paredzēts vadības ķēdēm līdz 690 V AC, ar darba strāvām 4 A pie 230 V AC-15 un 3 A pie 400 V AC-15, kā arī 10 A pie 24 V DC-13.

Pilna specifikācija

• Polu skaits: 4
• Nominālais izolācijas spriegums (Ui): 690 V AC
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Konvencionālā termiskā strāva (Ith): 16 A
• Nominālā darba strāva AC-15 230 V: 4 A
• Nominālā darba strāva AC-15 400 V: 3 A
• Nominālā darba strāva DC-13 24 V: 10 A
• Spaiļu tips: Skrūvju spailes
• Aizsardzības pakāpe: IP20
• Montāžas tips: Priekšējā montāža
• Saderība: Eaton DILM kontaktori (DILM7 līdz DILM150)
• Darba temperatūras diapazons: -25 līdz +60 °C
• Uzglabāšanas temperatūras diapazons: -40 līdz +80 °C

Nobeiguma piezīme

DILM12-XHI22 ir uzticams palīgkontaktu bloks Eaton DILM kontraktoru funkcionalitātes paplašināšanai rūpnieciskās vadības sistēmās.
