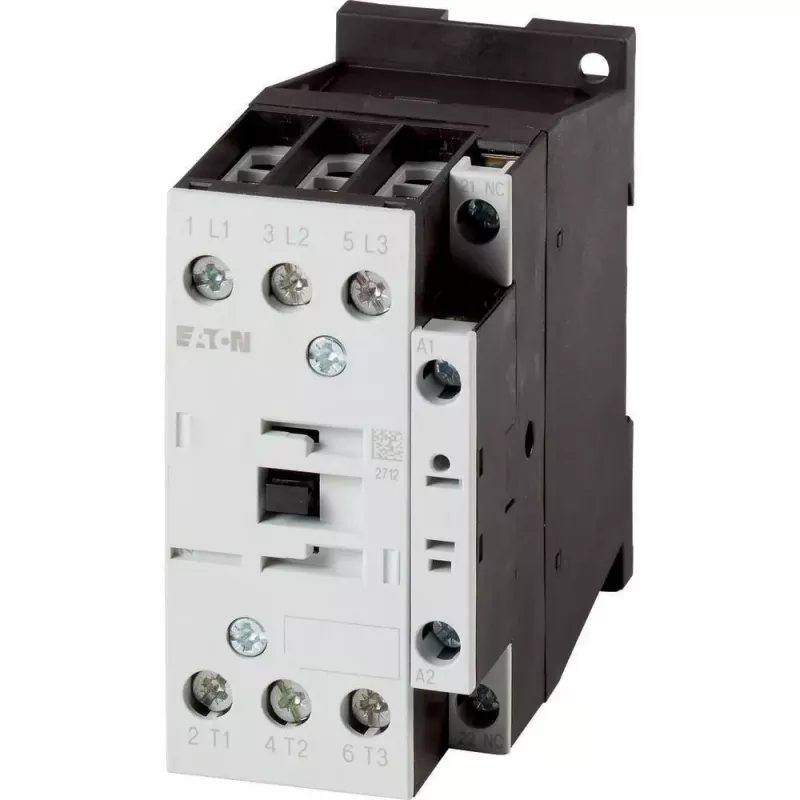

Eaton DILM17-01 Kontaktors, 3 polu, 17 A, 230 V AC spole, 1 NC palīgkontakts 277036

Ja jūsu vadības panelim jāslēdz trīsfāžu motors līdz 7,5 kW pie 400 V, Eaton DILM17-01 ir uzticams risinājums. Šis kontaktors ir paredzēts industriālām vajadzībām, kur nepieciešama ilgmūžība un droša darbība.

Galvenās priekšrocības

• Trīs galvenie normāli atvērtie kontakti nodrošina motora strāvas pārtraukšanu.
• Iebūvēts normāli aizvērts palīgkontakts (1 NC) ļauj veidot atgriezenisko saiti vai bloķēšanu.
• 230 V AC spole (50 Hz) un 240 V AC (60 Hz) ir piemērota standarta vadības ķēdēm Eiropā un Ziemeļamerikā.
• Kompektais 45 mm platums ietaupa vietu sadalnē.
• Skrūvju spailes nodrošina drošu savienojumu.
• Mehāniskā izturība līdz 10 miljoniem darbības ciklu.

Kam piemērots

Šis kontaktors ir ideāls rūpniecisko iekārtu motoru vadībai, HVAC sistēmām, sūkņu un ventilatoru vadības paneļiem, kā arī konveijeriem un materiālu apstrādes iekārtām. To var uzstādīt uz DIN sliedes vai pieskrūvēt.

Tehniskā specifikācija

• Nominālā darba strāva: 17 A (AC-3, 400 V)
• Nominālā darba jauda: 7,5 kW (AC-3, 400 V)
• Spoles spriegums: 230 V AC (50 Hz), 240 V AC (60 Hz)
• Palīgkontakti: 1 NC
• Polu skaits: 3
• Montāža: DIN sliede vai skrūves
• Aizsardzības pakāpe: IP20
• Darba temperatūra: -25 līdz +60 °C
• Nominālais izolācijas spriegums: 690 V
• Nominālais impulsa izturības spriegums: 6 kV
• Atbilstība: IEC/EN 60947, UL/CSA

Kā lietot

Pirms uzstādīšanas pārliecinieties, ka barošana ir atslēgta. Pievienojiet galvenos kontaktus motora barošanas ķēdei, bet spoles vadības spailes - vadības ķēdei. Palīgkontaktu izmantojiet signāla padevei vai bloķēšanai. Uzstādiet kontaktoru sadalnē, ievērojot IP20 prasības.

Padoms: Lai paplašinātu palīgkontaktu skaitu, izmantojiet sānu montāžas moduļus. Regulāri pārbaudiet savienojumu stingrību, īpaši vibrācijas apstākļos.
