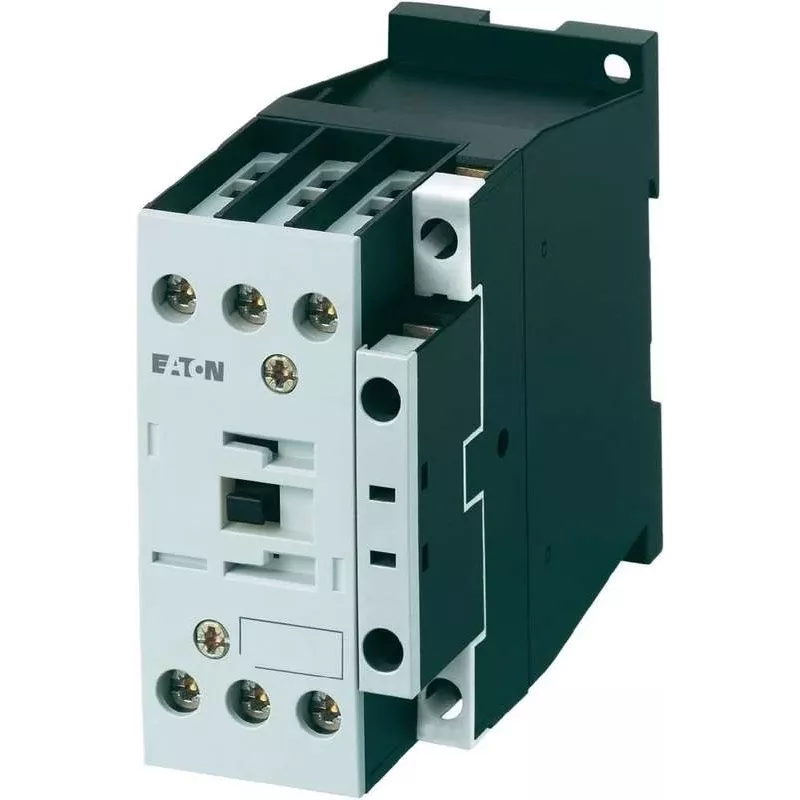

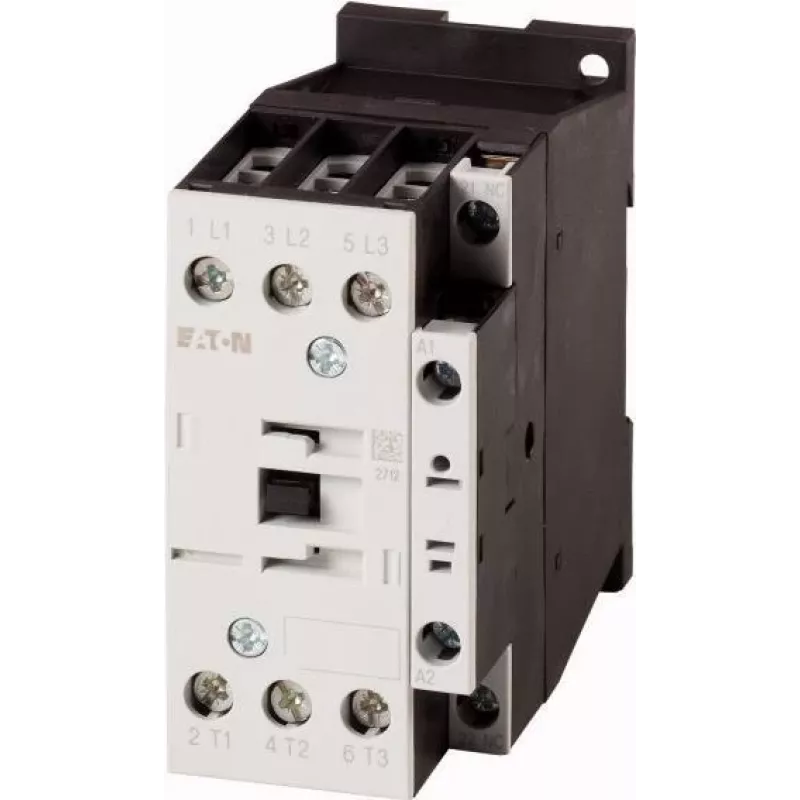

Eaton DILM17-01(RDC24) jaudas kontaktors, 3 polu, 17 A AC-3, 24 V DC spole, 1 NC 277050

Kad trīsfāžu motors jāieslēdz un jāizslēdz tūkstošiem reižu, parasts slēdzis tam nav paredzēts. Eaton DILM17-01(RDC24) jaudas kontaktors ir konstruēts tieši šim darbam – tas droši pārslēdz motorus līdz 7,5 kW pie 400 V AC-3, un tā 24 V DC spole ir saderīga ar mūsdienu vadības sistēmām, kur tiek izmantoti drošības releji vai PLC izejas.

Kāpēc izvēlēties šo kontaktoru

Kontaktora mehāniskā izturība sasniedz 10 miljonus darbības ciklu, bet elektriskā – 1,5 miljonus ciklu pie AC-3, tāpēc tas ir piemērots intensīvai lietošanai. Skrūvju spailes gan galvenajām, gan vadības ķēdēm nodrošina uzticamu un viegli apkopjamu savienojumu. Kompaktais korpuss (56 mm platums) ietaupa vietu sadalē, un montāža iespējama gan uz DIN sliedes, gan ar skrūvēm.

Kam piemērots

• Motoru palaišanai un apturēšanai rūpnieciskajās iekārtās
• Sildīšanas un apgaismojuma slodzēm līdz 32 A AC-1
• Vadības ķēdēm, kur nepieciešama 24 V DC spole un viens NC palīgkontakts
• Uzstādīšanai vidē ar apkārtējās vides temperatūru no -25 līdz +60 °C

Galvenie tehniskie dati

• Nominālā darba strāva: 17 A (AC-3, 400 V), 32 A (AC-1, 400 V)
• Nominālā darba jauda: 7,5 kW (AC-3, 400 V)
• Spoles spriegums: 24 V DC
• Palīgkontakti: 1 NC
• Polu skaits: 3
• Montāža: DIN sliede vai skrūves
• Aizsardzības klase: IP00
• Mehāniskā izturība: 10 miljoni darbības ciklu
• Standarti: IEC/EN 60947, VDE 0660, UL, CSA

Ieteikumi

Lai nodrošinātu drošu motoru aizsardzību, kombinējiet šo kontaktoru ar atbilstošu termisko pārslodzes releju. Tā kā kontaktora aizsardzības klase ir IP00, tas jāuzstāda piemērotā sadalē ar atbilstošu aizsardzību pret putekļiem un mitrumu.
