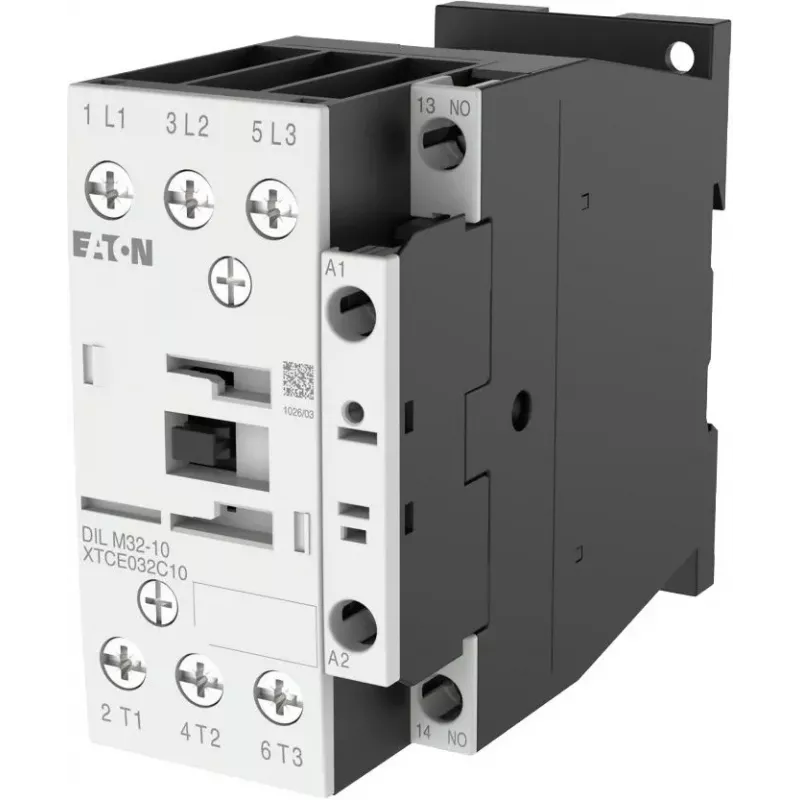

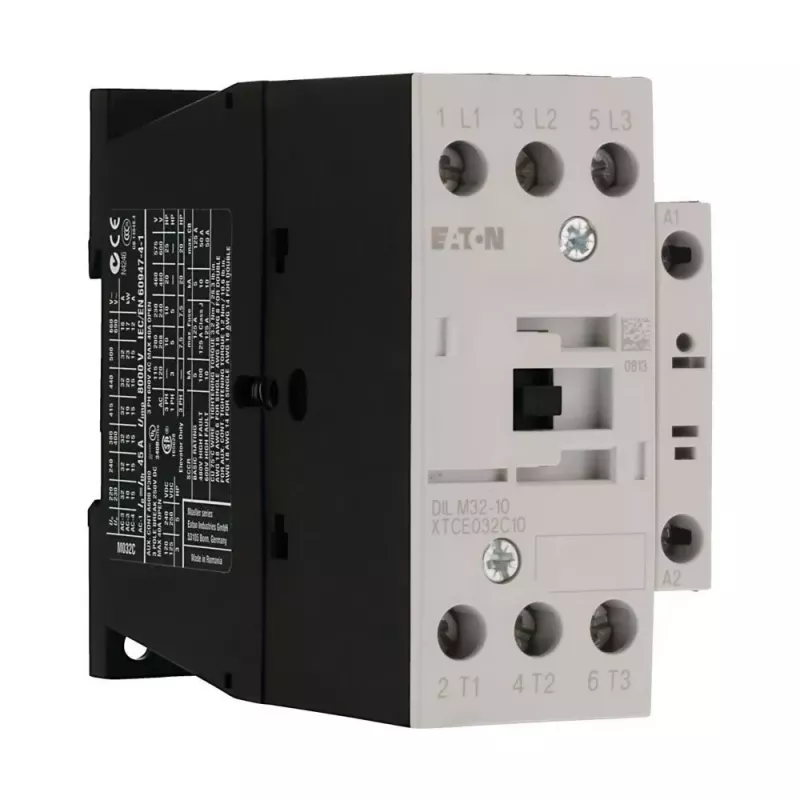

Eaton DILM32-10 24V 50Hz trīspolu kontaktors, 32A, 1NO+1NC, skrūvju spailes, DIN sliedei 277247

Kad jāslēdz jaudīgs motors, vajag kontaktoru, kas nepadodas. Eaton DILM32-10 ir trīspolu kontaktors ar 32 A nominālo darba strāvu (AC-3, 400 V) un 24 V AC 50 Hz vadības spoli. Tas ir paredzēts motoru iedarbināšanai un vadībai līdz 15 kW, kā arī apkures, apgaismojuma un ventilācijas sistēmām. Ar mehānisko izturību 10 miljoni darbību un elektrisko izturību 1,5 miljoni darbību pie AC-3, tas kalpos ilgi arī intensīvā režīmā.

Priekšrocības

• Trīs poli ar 1NO+1NC palīgkontaktu – ērta vadības loģika
• Skrūvju spailes – vienkārša un uzticama pieslēgšana
• Montāža uz DIN sliedes vai ar skrūvēm – elastīga uzstādīšana
• Kompekts dizains, IP00 aizsardzība – piemērots vadības paneliem
• Nominālais izolācijas spriegums 690 V, impulsa izturība 6 kV
• Darba temperatūra no -25 līdz +60 °C

Kam piemērots

Šis kontaktors ir domāts rūpnieciskām iekārtām, automatizācijas un procesu vadības sistēmām, kā arī elektrības panelu montāžai. Tas der gan profesionāļiem, kas būvē vadības skapjus, gan tehniķiem, kas remontē un apkalpo ražošanas līnijas.

Galvenie parametri

• Nominālā darba strāva: 32 A (AC-3, 400 V), 45 A (AC-1, 400 V)
• Vadības spoles spriegums: 24 V AC, 50 Hz
• Polu skaits: 3
• Palīgkontakti: 1 NO + 1 NC
• Nominālais izolācijas spriegums: 690 V
• Nominālais impulsa izturības spriegums: 6 kV
• Aizsardzības pakāpe: IP00
• Montāža: DIN sliede vai skrūves
• Spaiļu tips: skrūvju
• Darba temperatūra: -25 līdz +60 °C

Kā lietot

Uzstādiet kontaktoru atbilstošā korpusā, lai pasargātu no putekļiem un nejaušas pieskaršanās. Pārliecinieties, ka vadības ķēdes spriegums atbilst spoles 24 V AC 50 Hz. Pieslēdziet barošanas un motora vadus pie skrūvju spailēm, ievērojot shēmu. Ja slēgšana notiek bieži, ņemiet vērā slodzes tipu un apkārtējās vides temperatūru – iespējams, nepieciešams samazināt pieļaujamo strāvu.

Padoms: vienmēr pārbaudiet, vai spoles spriegums atbilst vadības signālam. Montējot uz DIN sliedes, pārliecinieties, ka tā ir stingri nostiprināta. Regulāri pārbaudiet kontaktu stāvokli – nodiluši kontakti var izraisīt bojājumus.
