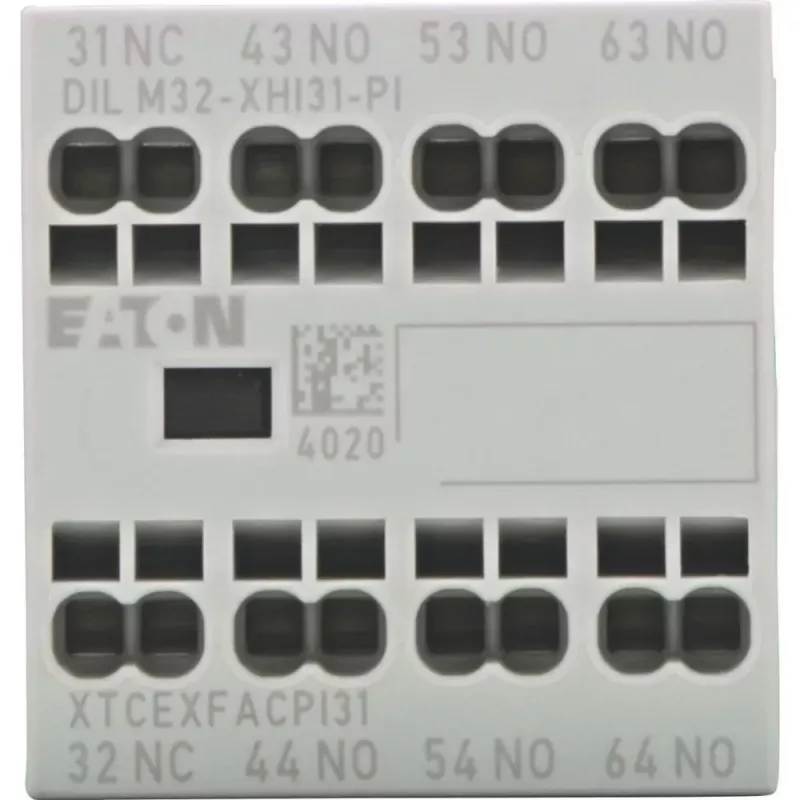

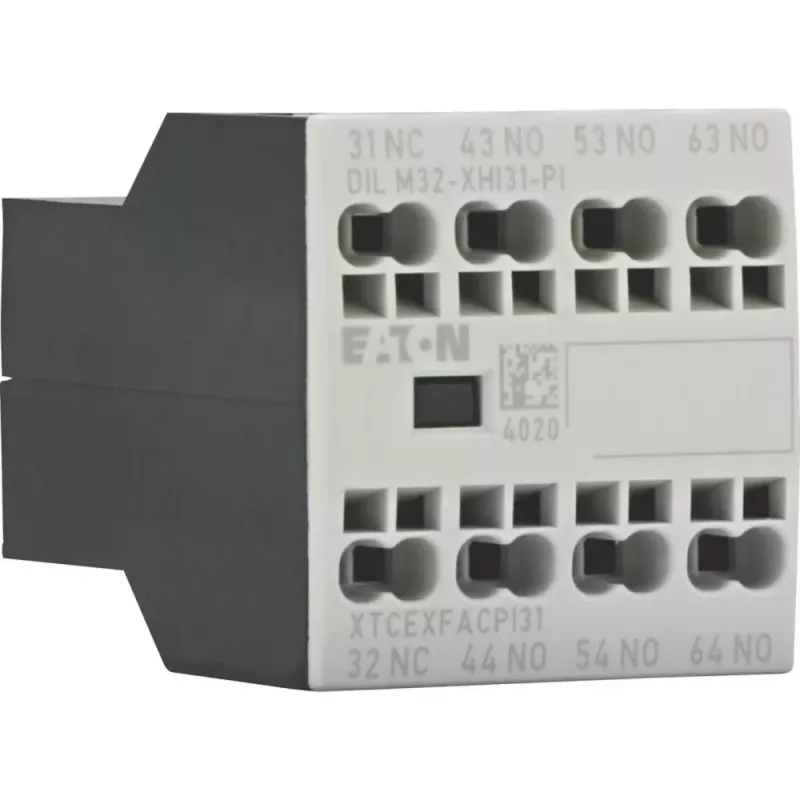

Eaton DILM32-XHI31-PI palīgkontaktu bloks, 3NO+1NC, 4A, skrūvju spailes, priekšējā montāža DILM7-DILM32 kontaktoriem 199312

Pievienojot šo bloku, jūsu kontaktors iegūst trīs papildu normāli atvērtus un vienu normāli aizvērtu kontaktu — tieši tik, cik nepieciešams vadības un signalizācijas ķēdēm. Eaton DILM32-XHI31-PI ir priekšējās montāžas palīgkontaktu bloks, kas paredzēts DILM7 līdz DILM32 sērijas kontaktoru paplašināšanai.

Kāpēc izvēlēties šo bloku

• 3 normāli atvērti + 1 normāli aizvērts kontakts ļauj elastīgi vadīt un signalizēt
• Priekšējā montāža — vienkārša uzstādīšana uz saderīgiem kontraktoriem
• Nominālā darba strāva 4 A pie AC-15 (220–240 V) un 3 A pie DC-13 (220 V)
• Skrūvju spailes pieņem gan viendzīslu, gan savītu vadu no 0,75 līdz 2,5 mm²
• Augsts mehāniskais kalpošanas laiks — 10 miljoni darbību

Tehniskie dati

• Kontaktu konfigurācija: 3 NO + 1 NC
• Montāžas veids: priekšējā montāža
• Saderība: DILM7 līdz DILM32 kontaktori
• Nominālā darba strāva (AC-15, 220–240 V): 4 A
• Nominālā darba strāva (DC-13, 220 V): 3 A
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Aizsardzības pakāpe: IP20
• Spaiļu tips: skrūvju spailes
• Standarti: IEC/EN 60947-5-1
• Darba temperatūras diapazons: no -25 līdz +60 °C
• Pievienojuma jauda: 1 x (0,75–2,5) mm², 2 x (0,75–2,5) mm²
• Elektriskais kalpošanas laiks (AC-15): 1,5 x 10^6 darbību
• Mehāniskais kalpošanas laiks: 10 x 10^6 darbību
• Palīgkontaktu skaits: 4
• Sērija: DILM

Kam piemērots

Ideāls elektriķiem un automatizācijas speciālistiem, kuri būvē vai papildina vadības paneli ar DILM7–DILM32 kontraktoriem. Noderēs arī ražošanas iekārtu apkopes personālam, kad nepieciešams paplašināt esošo kontaktu skaitu bez visa kontaktora nomaiņas.

Kā lietot

Bloku uzsprauž kontaktora priekšpusē — tas fiksējas vietā bez instrumentiem. Pēc tam pievelciet vadus skrūvju spailēs atbilstoši shēmai. Pārbaudiet, vai izmantotais vads atbilst 0,75–2,5 mm² diapazonam, un nodrošiniet, ka kontaktora barošana ir atslēgta pirms montāžas.

Padoms: vienmēr pārbaudiet kontaktu marķējumu pēc uzstādīšanas — 3NO+1NC nozīmē, ka viens kontakts ir aizvērts miera stāvoklī. Ja nepieciešama cita konfigurācija, Eaton piedāvā arī citus DILM32-XHI variantus.
