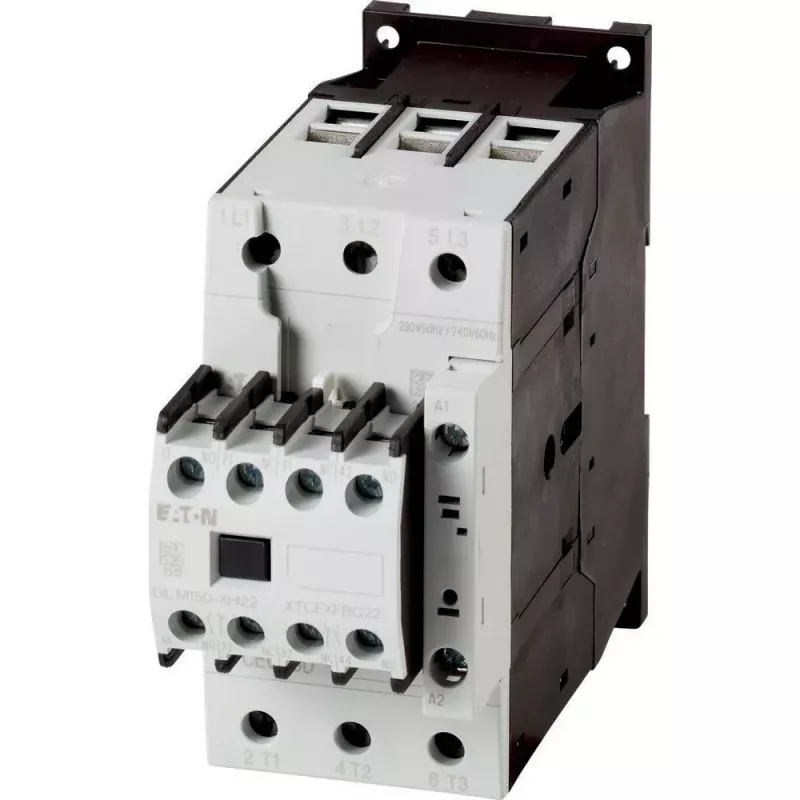

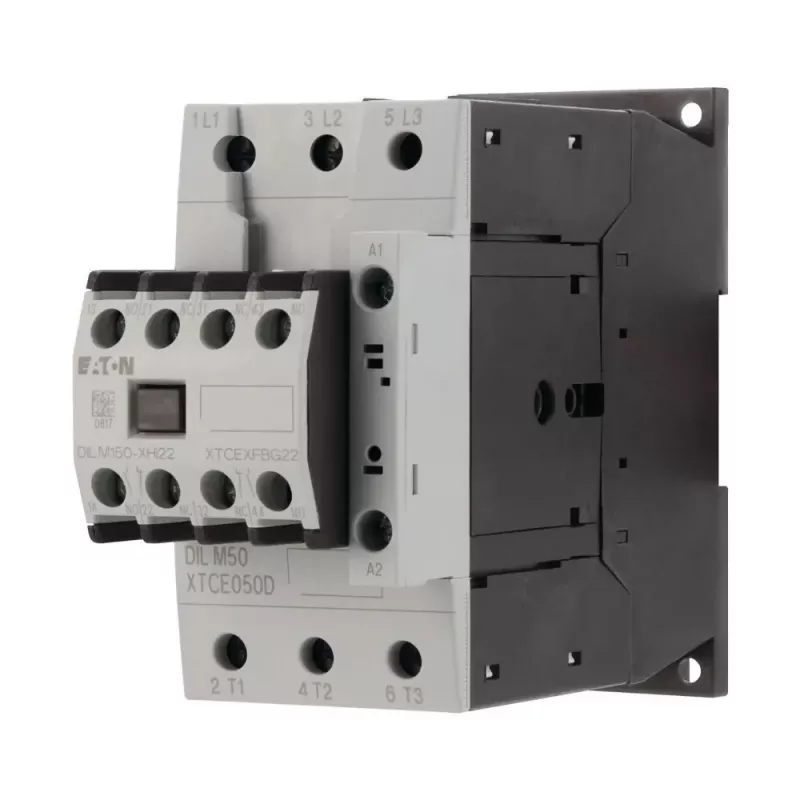

Eaton DILM50-22 3-polų kontaktorius, 50 A AC-3, 22 kW, 230 V AC ritė 277862

Ja motoram nepieciešama uzticama 22 kW jaudas pārslēgšana, Eaton DILM50-22 kontaktorius ir praktisks risinājums. Tas paredzēts 50 A strāvai AC-3 režīmā pie 400 V, nodrošinot stabilu darbību industriālās vadības sistēmās.

Galvenās priekšrocības

• Augsta elektriskā izturība: 1,5 miljoni darbības ciklu AC-3 režīmā
• Mehāniskā kalpošana: 10 miljoni ciklu
• Nominālais izolācijas spriegums 690 V un impulsa izturība 6 kV
• Plašs darba temperatūras diapazons: no -25 °C līdz +60 °C
• 230 V AC (50 Hz) un 240 V AC (60 Hz) vadības spriegums

Kam piemērots

Šis kontaktorius ir piemērots elektriķiem, mašīnu operatoriem un visiem, kas nodarbojas ar motoru vadību rūpnieciskos apstākļos. Tas der gan jaunu iekārtu uzstādīšanai, gan esošo sistēmu atjaunināšanai.

Tehniskie dati

• Nominālā darba strāva (AC-3, 400 V): 50 A
• Nominālā darba strāva (AC-1, 400 V): 80 A
• Nominālā darba jauda (AC-3, 400 V): 22 kW
• Vadības spriegums: 230 V AC (50 Hz), 240 V AC (60 Hz)
• Palīgkontakti: 2 NO + 2 NC
• Polu skaits: 3
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Montāža: DIN sliede / skrūves
• Aizsardzības pakāpe: IP20
• Savienojumu tips: skrūvju spailes
• Standarti: IEC/EN 60947, VDE 0660, UL, CSA
• Izmēru grupa: DILM50

Kā lietot

Kontaktoru uzstāda uz DIN sliedes vai piestiprina ar skrūvēm. Pievienojiet barošanas un motora vadus pie attiecīgajiem spailēm, ievērojot shēmu. Vadības spriegumu 230 V AC pievieno spoles spailēm. Pārbaudiet, vai palīgkontakti ir pareizi savienoti ar vadības ķēdi.

Padoms: pirms uzstādīšanas vienmēr pārliecinieties, ka barošana ir atslēgta. Regulāri pārbaudiet skrūvju savienojumu stingrību, lai nodrošinātu drošu kontaktu. Ievērojiet ražotāja norādījumus par pieļaujamo komutācijas biežumu.
