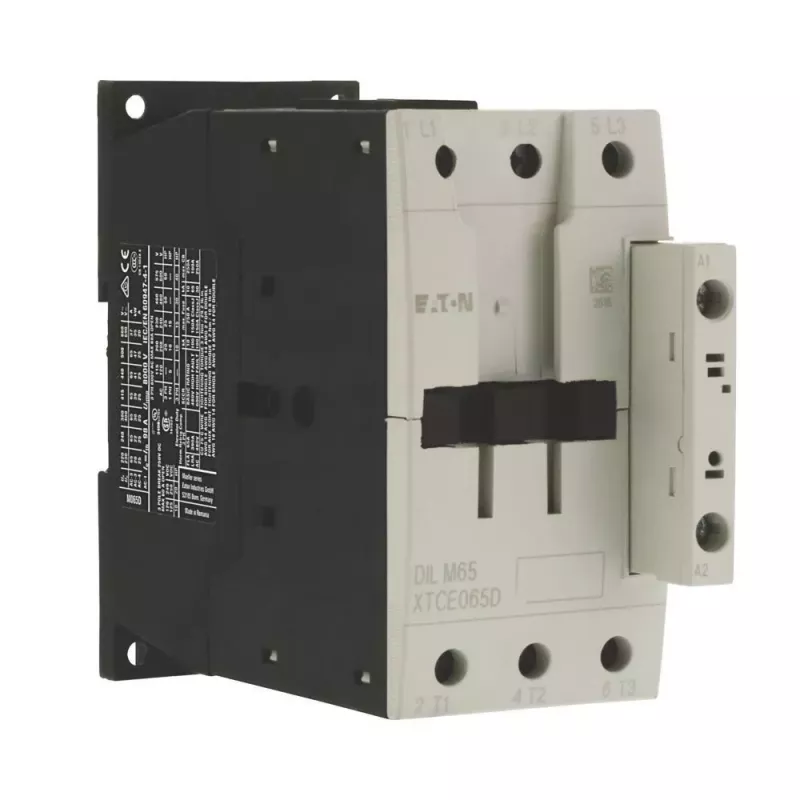

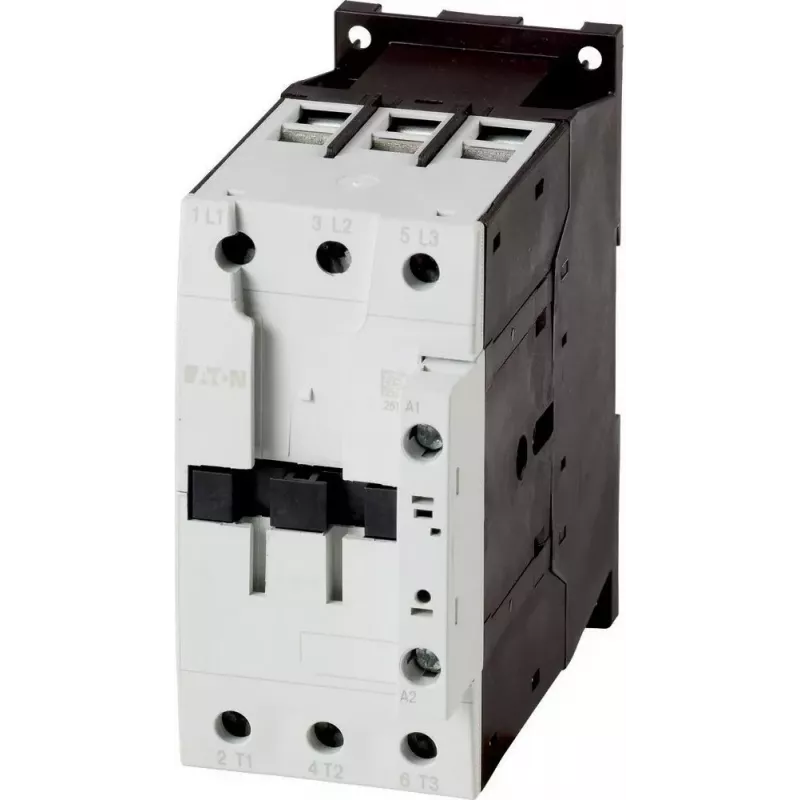

Eaton DILM65(RDC24) 3 polu kontaktors, 65 A, 24 V DC spole 277908

Eaton DILM65(RDC24) ir 3 polu kontaktors ar 65 A (AC-3, 400 V) un 80 A (AC-1, 690 V) nominālo strāvu, kas paredzēts motoru slodzēm līdz 30 kW. Tā 24 V DC spole ļauj to vadīt no drošas zemsprieguma ķēdes, kas ir ērti automatizācijas sistēmās.

Galvenās priekšrocības

• Augsta strāvas kapacitāte: 65 A (AC-3) un 80 A (AC-1) pie 690 V AC
• Iebūvēti palīgkontakti: 1 NO + 1 NC vadībai un atgriezeniskajai saitei
• Ilgs mehāniskais kalpošanas laiks: 10 miljoni darbību
• Plašs darba temperatūras diapazons: no -25 līdz +60 °C
• Atbilst IEC/EN 60947 un VDE 0660 standartiem

Kam piemērots

Šis kontaktors ir piemērots rūpnieciskām vajadzībām, kur nepieciešama uzticama trīsfāžu motoru un citu AC slodžu pārslēgšana. Tas ir ideāls risinājums automātikas sistēmām, vadības paneliem un mašīnbūvei, kur svarīga ir izturība un drošība.

Tehniskie dati

• Polu skaits: 3
• Nominālā darba strāva (AC-3, 400 V): 65 A
• Nominālā darba strāva (AC-1, 690 V): 80 A
• Nominālais darba spriegums: 690 V AC
• Vadības spriegums: 24 V DC
• Nominālā jauda (AC-3, 400 V): 30 kW
• Montāža: DIN sliedes vai skrūvju
• Aizsardzības pakāpe: IP20
• Savienojumu tips: skrūvju spailes
• Elektriskais kalpošanas laiks (AC-3): 1,5 miljoni darbību
• Mehāniskais kalpošanas laiks: 10 miljoni darbību
• Nominālais impulsa izturības spriegums: 8 kV
• Nominālais izolācijas spriegums: 690 V AC
• Īssavienojuma aizsardzība: 80 A gG/gL drošinātājs

Lietošana

Kontaktors ir paredzēts uzstādīšanai slēgtos vadības panelos. Pirms montāžas pārliecinieties, ka barošanas spriegums atbilst spoles parametriem (24 V DC). Savienojumus veiciet ar skrūvju spailēm, ievērojot pievilkšanas momentu. Ierīce atbalsta DIN sliedes vai skrūvju montāžu.

Padoms: Lai nodrošinātu ilgmūžību, izvēlieties atbilstošu drošinātāju (80 A gG/gL) un regulāri pārbaudiet kontaktu stāvokli. Nodrošiniet pietiekamu ventilāciju panelī, jo kontaktors var uzkarst pie lielām slodzēm.
