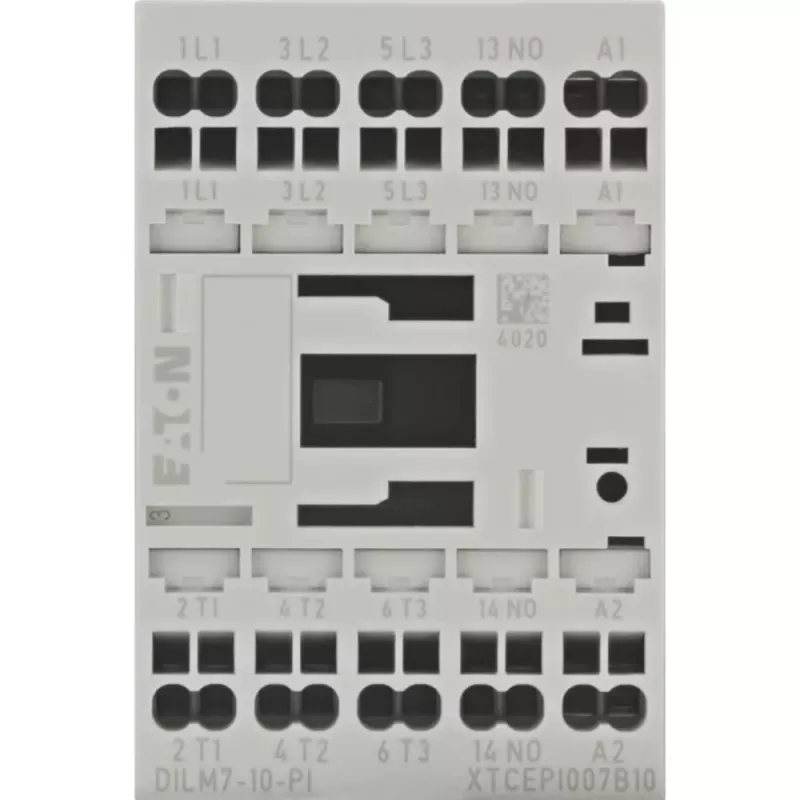

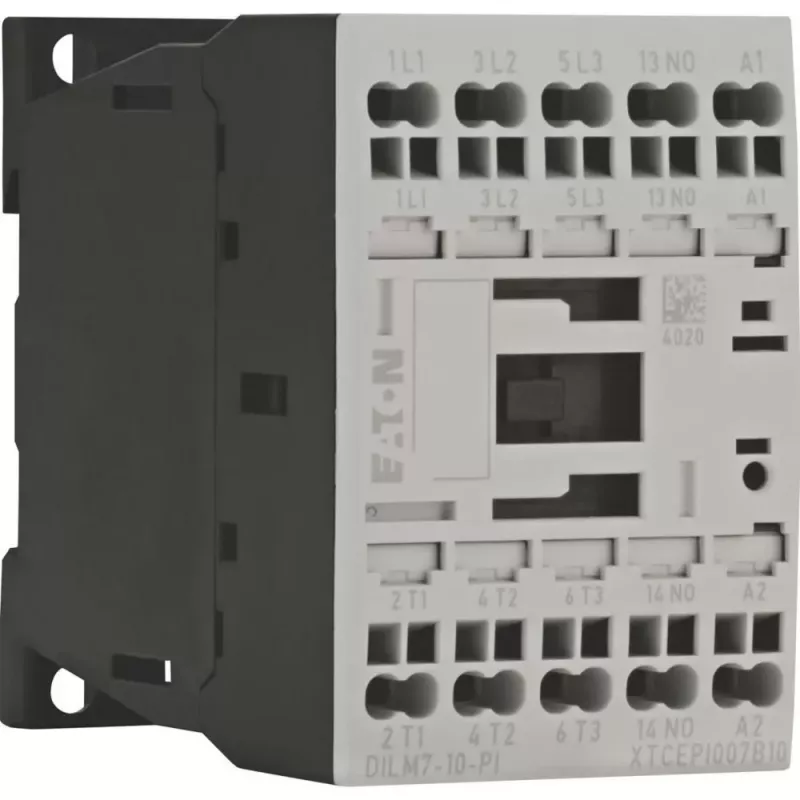

Eaton DILM7-10(24VDC)-PI jaudas kontaktors, 3 NO galvenie kontakti, 24 V DC spole, 7 A AC-3, 690 V 199223

Ja jūsu vadības panelī ir 24 V DC spoles ķēde un nepieciešams droši pārslēgt motoru vai citu slodzi līdz 7 A (AC-3, 400 V), Eaton DILM7-10(24VDC)-PI ir tieši tas, ko meklējat. Šis jaudas kontaktors ir izstrādāts rūpniecisko vadības sistēmu vajadzībām, kur svarīga ir uzticama darbība un vienkārša uzstādīšana.

Galvenās priekšrocības

• 3 galvenie kontakti (3 NO) un 1 papildu NO kontakts – elastīga integrācija motoru vadības ķēdēs.
• 24 V DC spole – piemērots lietošanai līdzstrāvas vadības ķēdēs.
• Nominālā darba strāva 7 A (AC-3, 400 V) un 22 A (AC-1, 400 V).
• Nominālais darba spriegums līdz 690 V AC.
• Nominālais impulsa izturības spriegums 6 kV.
• Plašs apkārtējās vides temperatūras diapazons: no -25 līdz +60 °C.
• Aizsardzības pakāpe IP20 spailēm.
• Atbilst IEC/EN 60947, VDE 0660, UL un CSA standartiem.

Kam piemērots

Šis kontaktors ir ideāls rūpniecisko iekārtu ražotājiem, elektriķiem un apkopes speciālistiem, kuri strādā ar motoru palaidējiem, vadības paneliem un automatizācijas sistēmām. Pateicoties 24 V DC spolei, tas ir īpaši piemērots sistēmām, kur vadības signāls ir līdzstrāva.

Tehniskā specifikācija

• Produkta tips: Jaudas kontaktors
• Sērija: DILM
• Galveno polu skaits: 3
• Galveno kontaktu konfigurācija: 3 NO
• Papildu kontaktu konfigurācija: 1 NO
• Nominālā darba strāva (AC-3, 400 V): 7 A
• Nominālā darba strāva (AC-1, 400 V): 22 A
• Nominālais darba spriegums Ue: 690 V AC
• Nominālā jauda (AC-3, 400 V): 3 kW
• Vadības spriegums (spoles spriegums): 24 V DC
• Spoles tips: DC
• Nominālais impulsa izturības spriegums Uimp: 6 kV
• Montāžas tips: DIN sliedes / skrūvju montāža
• Aizsardzības pakāpe (spailēm): IP20
• Apkārtējās vides darba temperatūra: -25 līdz +60 °C
• Atbilstība standartiem: IEC/EN 60947, VDE 0660, UL, CSA
• Spaiļu tips: Skrūvju spailes

Kā lietot

Kontaktoru var uzstādīt uz DIN sliedes vai piestiprināt ar skrūvēm. Pievienojiet galvenos kontaktus (3 NO) pie barošanas ķēdes un papildu kontaktu pie vadības ķēdes. Pievadiet 24 V DC spoles spriegumu, lai aktivizētu kontaktoru. Pārliecinieties, ka vadi ir droši iespiesti skrūvju spailēs, ievērojot norādīto griezes momentu.

Mūsu vērtējums

Eaton DILM7-10(24VDC)-PI ir kompakts un izturīgs jaudas kontaktors ar 24 V DC spoli, kas nodrošina uzticamu pārslēgšanu līdz 7 A pie 400 V AC-3. Tā 3 NO galvenie kontakti un papildu kontakts padara to par daudzpusīgu izvēli motoru palaidējiem un vadības ķēdēm. Ieteicams tiem, kuri vērtē kvalitāti un atbilstību starptautiskajiem standartiem.
