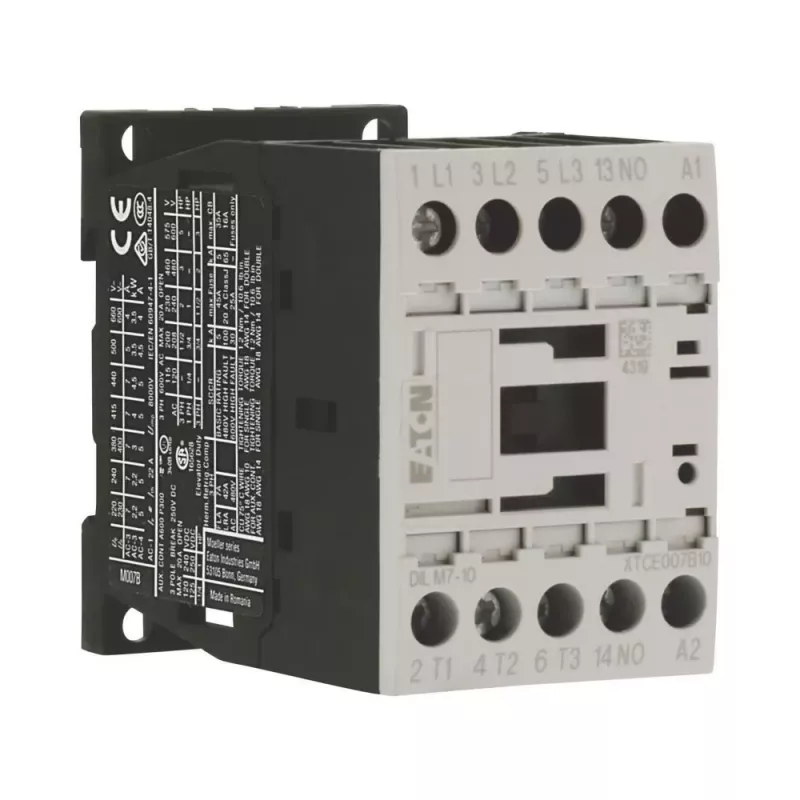

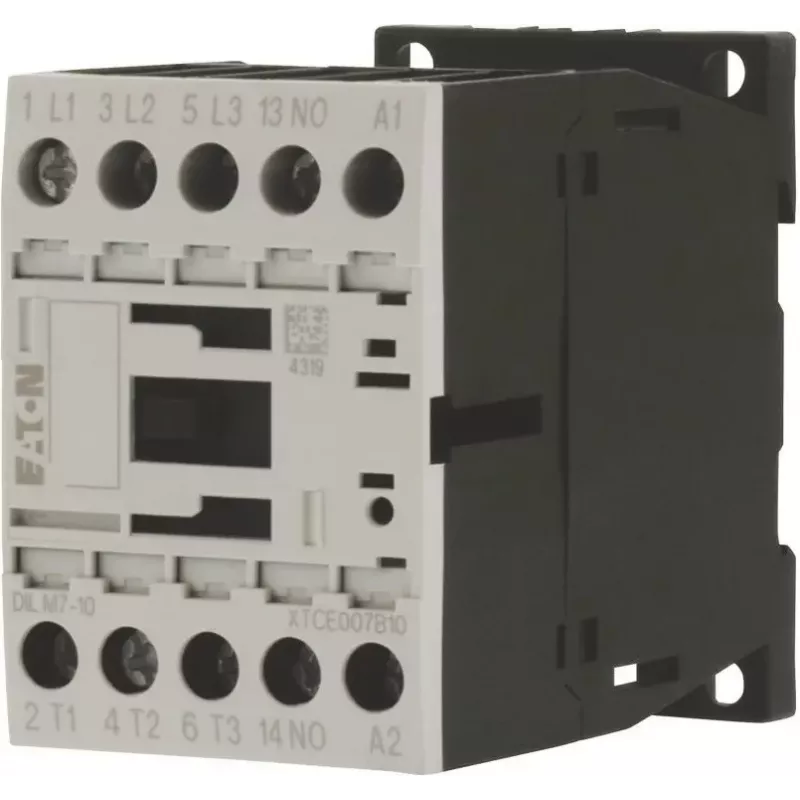

Eaton DILM7-10 trīspolu kontaktors, 230V 50Hz / 240V 60Hz spole, 1NO palīgkontakts, 3kW AC-3 400V 276550

Ja jums jāvada trīsfāžu motors, Eaton DILM7-10 ir kontaktors, kas darīs tieši to — bez liekiem pārsteigumiem. Tas ir paredzēts elektriķiem un apkopes speciālistiem, kuri meklē uzticamu risinājumu ikdienas rūpnieciskajām vajadzībām.

Kāpēc izvēlēties šo kontaktoru

• 3 galvenie poli un 1 normāli atvērts (1NO) palīgkontakts — ērti vadības shēmām
• Dubultfrekvences spole: 230V pie 50Hz, 240V pie 60Hz — der gan Eiropas, gan citu reģionu tīkliem
• Augsta mehāniskā izturība: 10 miljoni darbību
• Elektriskā izturība: 1,5 miljoni darbību pie AC-3
• Kompakts izmērs — ietaupa vietu sadalnē

Tehniskie dati

• Nominālā darba jauda (AC-3, 400V): 3 kW
• Nominālā darba strāva (AC-3, 400V): 7 A
• Nominālā darba strāva (AC-1, 400V): 22 A
• Spoles spriegums: 230V (50Hz) / 240V (60Hz)
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Montāža: DIN sliedes vai skrūvju montāža
• Savienojumu tips: skrūvju spailes
• Darba temperatūra: -25 līdz +60 °C
• Galvenās ķēdes pieslēgums: 1 x (1-6 mm²) / 2 x (1-6 mm²)
• Palīgķēdes pieslēgums: 1 x (0,75-2,5 mm²) / 2 x (0,75-2,5 mm²)
• Nominālā frekvence: 50/60 Hz

Kam piemērots

Šis kontaktors ir ideāls elektromontieriem, mašīnu apkopes inženieriem un visiem, kas nodarbojas ar trīsfāžu motoru vadību. Piemērots arī maziem un vidējiem rūpnieciskajiem projektiem, kur nepieciešama uzticama komutācija.

Kā lietot

Piestipriniet kontaktoru pie DIN sliedes vai pieskrūvējiet to pie montāžas virsmas. Pievienojiet galvenās ķēdes vadus pie spailēm 1, 3, 5 (ieeja) un 2, 4, 6 (izeja). Spoles vadus pievienojiet A1 un A2. Palīgkontaktu izmantojiet vadības signāliem. Pārliecinieties, ka spriegums atbilst spoles parametriem.

Padoms: pirms montāžas vienmēr pārbaudiet, vai spoles spriegums atbilst jūsu tīklam. Lai pagarinātu kontaktora kalpošanas laiku, nodrošiniet, ka slodze nepārsniedz nominālos parametrus.
