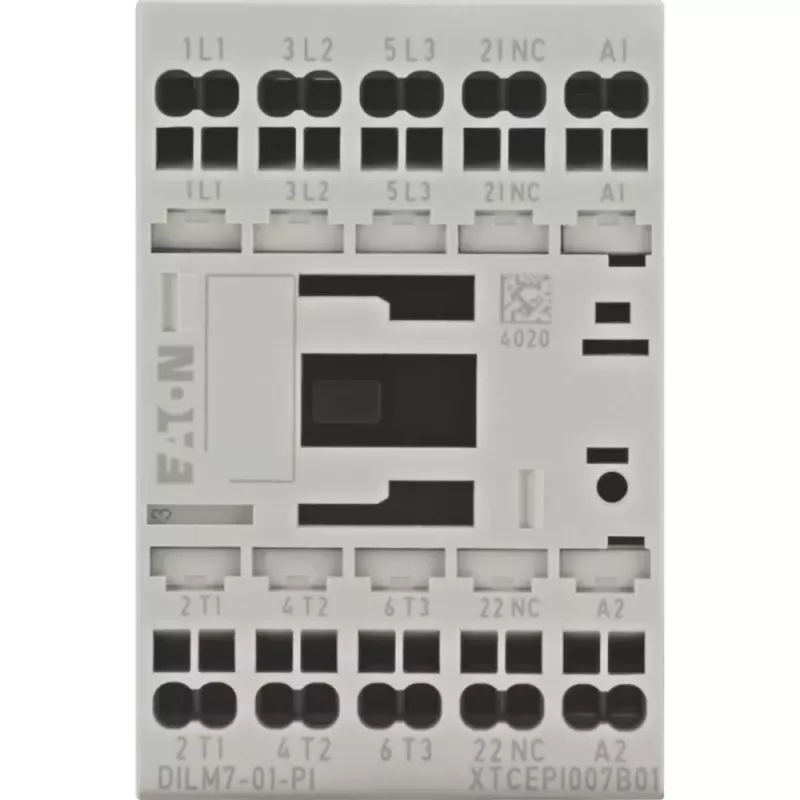

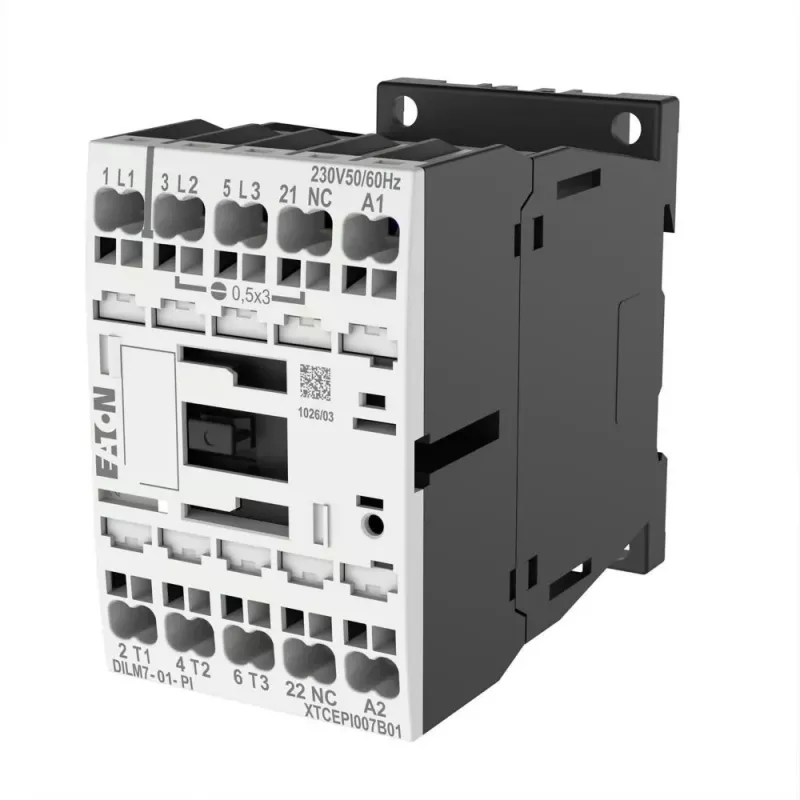

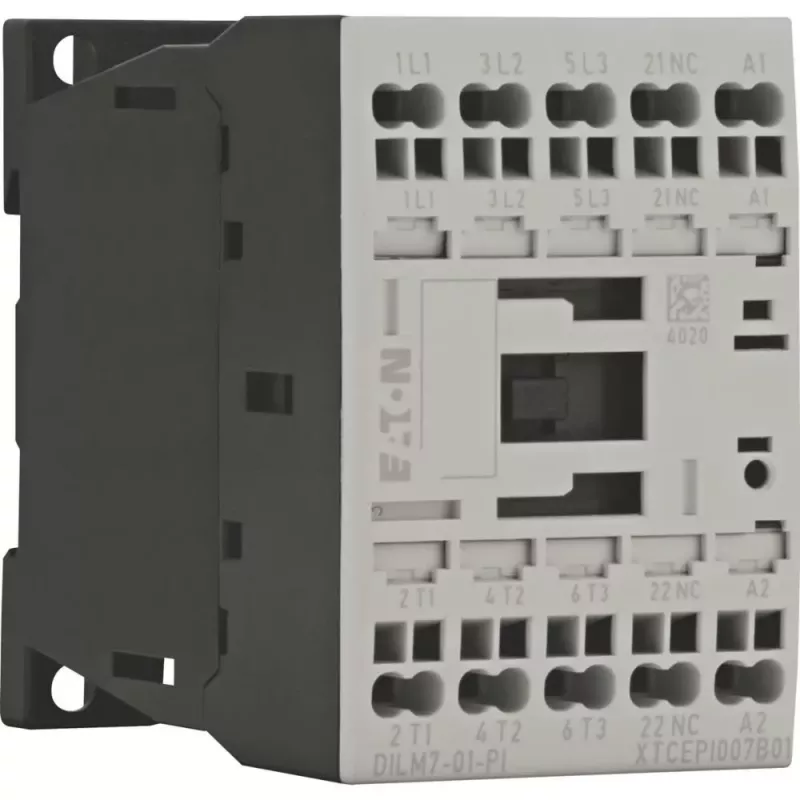

EATON DILM7-19922401 jaudas kontaktors, 3 polu, 7 A, 230 V AC spole

Kad trīsfāžu motoru vai citu slodzi nepieciešams ieslēgt un izslēgt bieži, parasts relejs ātri nolietojas. EATON DILM7-19922401 ir kompakts 3 polu jaudas kontaktors, kas paredzēts tieši šādiem uzdevumiem – tas iztur līdz 1,5 miljoniem darbības ciklu AC-3 režīmā un aizņem maz vietas sadales skapī.

Kam tas noder

Elektrosadales skapju montētājiem, mašīnu ražotājiem un apkopes speciālistiem, kuri meklē uzticamu risinājumu mazu motoru, apgaismojuma vai pretestības slodžu pārslēgšanai. DILM7 sērija ir pārbaudīts darba zirgs rūpnieciskajā automatizācijā.

Galvenās priekšrocības

• 3 galvenie poli ar 7 A nominālo darba strāvu (AC-3, 400 V) un 3 kW motora jaudu
• Spoles vadības spriegums: 230 V AC pie 50 Hz, 240 V AC pie 60 Hz
• Iebūvēts viens normāli atvērts (NO) palīgkontakts statusa atgriezeniskajai saitei vai bloķēšanai
• Nominālais izolācijas spriegums 690 V un impulsa izturība 6 kV drošai darbībai rūpnieciskajos tīklos
• Skrūvju spailes pieņem viendzīslu vai daudzdzīslu vadus; montāža uz 35 mm DIN sliedes vai ar skrūvēm
• Kompakti izmēri un IP20 aizsardzība lietošanai vadības skapjos

Specifikācijas

• Galveno polu skaits: 3
• Nominālā darba strāva (AC-3, 400 V): 7 A
• Nominālā darba jauda (AC-3, 400 V): 3 kW
• Spoles spriegums: 230 V AC (50 Hz), 240 V AC (60 Hz)
• Palīgkontakti: 1 NO
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Montāža: DIN sliede vai skrūves
• Spailes: skrūvju tipa
• Aizsardzības pakāpe: IP20
• Darba temperatūra: -25 līdz +60 °C
• Elektriskā kalpošanas ilgums (AC-3): 1,5 x 10^6 darbības
• Nominālā īsslēguma izturības strāva (Icw): 100 A (1 s)
• Maksimālā pārslēgšanas frekvence: 5000 darbības stundā
• Jaudas zudumi uz polu: 0,5 W
• Sērija: DILM

Kā lietot

Pirms vadu pievienošanas pārbaudiet spoles sprieguma marķējumu – kontaktors darbojas gan ar 230 V 50 Hz, gan 240 V 60 Hz, bet ne ar līdzstrāvu. Montējiet uz DIN sliedes vai piestipriniet ar skrūvēm, nodrošinot atbilstošu ventilāciju skapī.

Padoms: induktīvo slodžu pārslēgšanas gadījumā izmantojiet RC elementu vai varistoru, lai samazinātu sprieguma pārspriegumus un pagarinātu kontaktu kalpošanas laiku.
