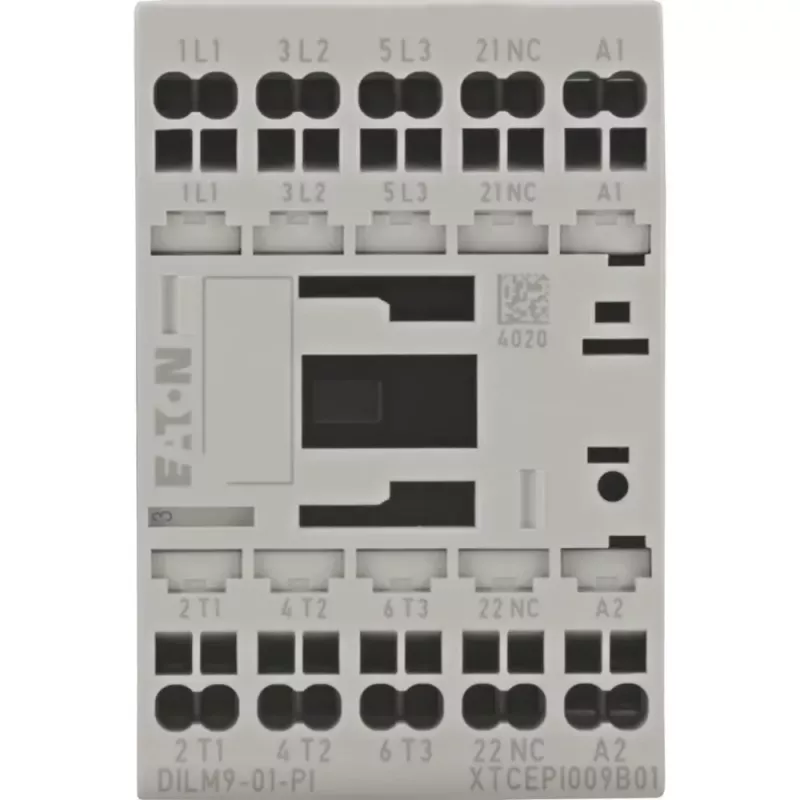

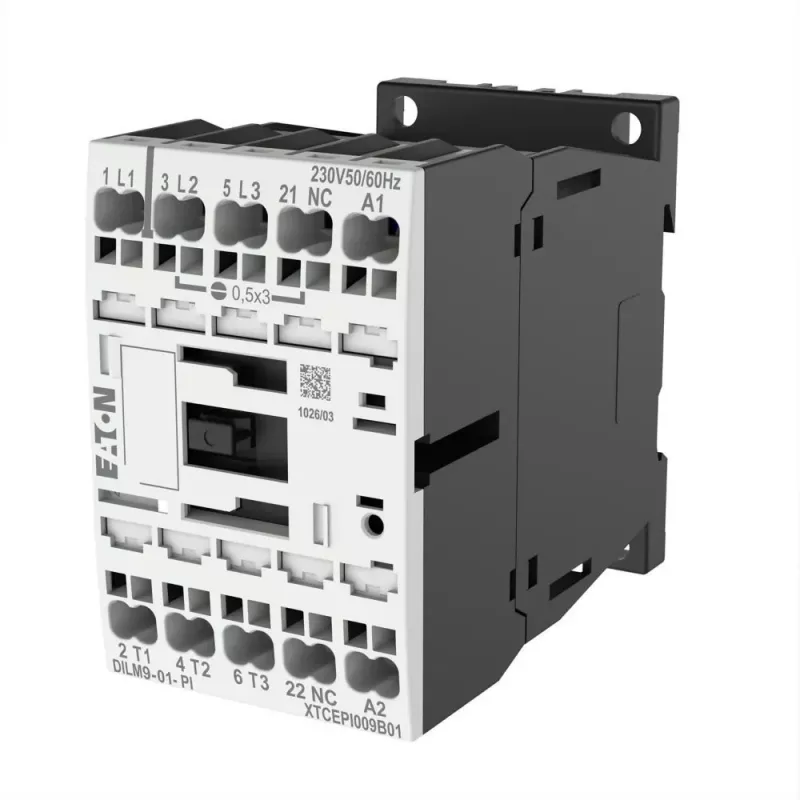

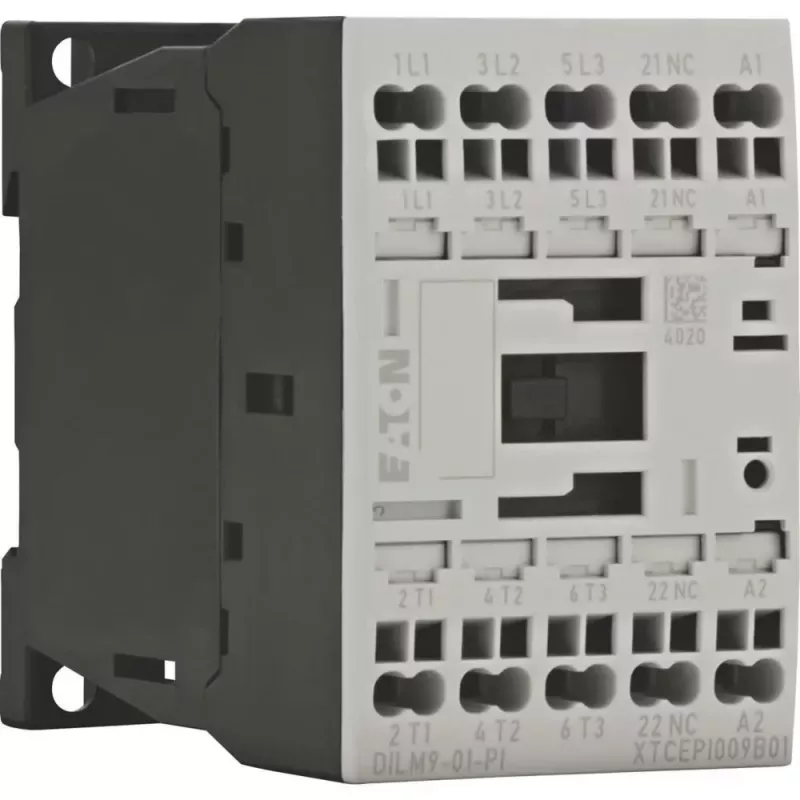

Eaton DILM9-19923401 (230V 50Hz, 240V 60Hz) - PI jaudas kontaktors

Eaton DILM9-19923401 ir 3 polu jaudas kontaktors ar 230 V 50 Hz / 240 V 60 Hz maiņstrāvas tinumu, kas paredzēts motoru un industriālo slodžu pārslēgšanai līdz 4 kW pie 400 V AC-3. Tā kompaktā konstrukcija un skrūvju spailes atvieglo uzstādīšanu uz DIN sliedes vai montāžas plāksnes.

Priekšrocības

DILM9 apvieno augstu elektrisko izturību (1,5 miljoni darbību AC-3) ar mehānisko kalpošanas laiku 10 miljoni ciklu, samazinot apkopes izmaksas un dīkstāves. Iebūvēts 1 NO palīgkontakts ļauj īstenot vadības loģiku bez papildu komponentiem. Nominālais izolācijas spriegums 690 V un impulsa izturība 6 kV nodrošina drošu izolāciju prasīgā vidē.

Piemērots

• Trīsfāžu motoru tiešai palaišanai līdz 4 kW
• Pretestības un induktīvo AC slodžu pārslēgšanai industriālos vadības skapjos
• Lietojumiem, kur nepieciešama DIN sliedes vai skrūvju montāža ar IP20 aizsardzību
• Sistēmām, kas atbilst IEC/EN 60947, VDE 0660, UL un CSA standartiem

Galvenās specifikācijas

• Nominālā darba strāva: 9 A (AC-3, 400 V), 22 A (AC-1, 400 V)
• Tinuma spriegums: 230 V AC (50 Hz), 240 V AC (60 Hz)
• Galvenie kontakti: 3 NO, palīgkontakts: 1 NO
• Nominālais izolācijas spriegums: 690 V, impulsa izturība: 6 kV
• Darba temperatūra: -25 līdz +60 °C
• Īsslēguma izturība (1 s): 1000 A

Ieteikumi

Lai nodrošinātu uzticamu motoru palaišanu industriālā vidē, savienojiet DILM9 ar atbilstošiem termiskās aizsardzības relejiem un īsslēguma aizsardzību. Pirms uzstādīšanas pārbaudiet tinuma sprieguma atbilstību vadības ķēdei.
