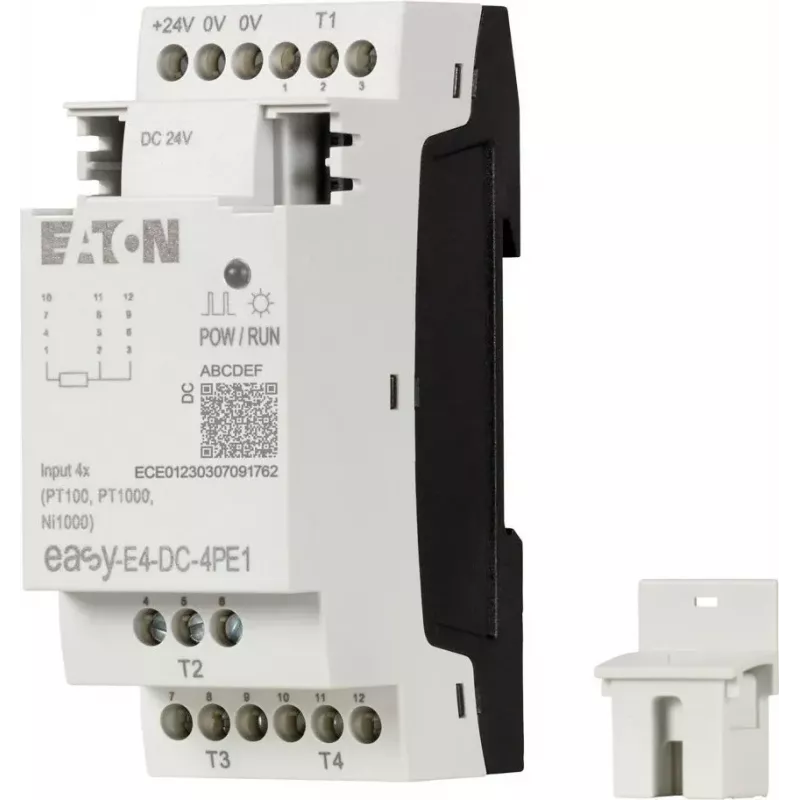

Eaton easyE4 DC 4PE1 RTD ieejas paplašināšanas modulis, 4 kanāli, Pt100/Pt1000/Ni100/Ni1000, skrūvju spailes, DIN sliede, 24 V DC

Četras precīzas temperatūras mērīšanas ieejas vienā kompaktā modulī – Eaton EASY-E4-DC-4PE1 paplašina jūsu easyE4 vadības sistēmu ar RTD sensoru atbalstu, kas nepieciešams procesu kontrolei, HVAC sistēmām un mašīnu uzraudzībai. Ja pamata PLC piedāvā tikai dažas analogās ieejas, šis modulis ļauj pieslēgt papildu temperatūras punktus, nemainot visu kontrolieri.

Kam paredzēts

Automātikas inženieriem un sadales skapju montētājiem, kuri vēlas paplašināt Eaton easyE4 PLC analogo ieeju skaitu ar uzticamu RTD temperatūras mērīšanu. Ideāli piemērots gadījumiem, kad nepieciešami vairāki temperatūras sensori bez dārgas kontroliera nomaiņas.

Galvenās īpašības

• 4 RTD ieejas kanāli temperatūras sensoriem
• Atbalsta Pt100, Pt1000, Ni100, Ni1000, KTY81, KTY83, KTY84 sensoru tipus
• Skrūvju spailes drošam un vienkāršam savienojumam
• Montāža uz DIN sliedes – ērta integrācija sadales skapī
• Barošana no easyE4 pamata moduļa (24 V DC)
• 12 bitu izšķirtspēja precīziem temperatūras rādījumiem
• Maksimālais kabeļa garums līdz 100 m vienam ieejas kanālam
• Darba temperatūras diapazons no -25 līdz +55 °C
• Plastmasas korpuss, IP20 aizsardzības klase

Specifikācijas

• Moduļa tips: I/O paplašināšanas modulis
• Ieejas tips: RTD
• Ieeju skaits: 4
• Saderīgie RTD tipi: Pt100, Pt1000, Ni100, Ni1000, KTY81, KTY83, KTY84
• Savienojuma veids: skrūvju spailes
• Barošanas spriegums: 24 V DC (no easyE4 pamata moduļa)
• Montāža: DIN sliede
• Aizsardzības pakāpe: IP20
• Darba temperatūra: -25 līdz +55 °C
• Uzglabāšanas temperatūra: -40 līdz +70 °C
• Izšķirtspēja: 12 biti
• Maksimālais kabeļa garums: 100 m
• Korpusa materiāls: plastmasa
• Piesārņojuma pakāpe: 2
• Pārsprieguma kategorija: III

Kā lietot

Moduli pieslēdz pie easyE4 pamata moduļa, izmantojot sistēmas kopni. RTD sensorus pievieno skrūvju spailēm atbilstoši kanālu numerācijai. Pēc tam easySoft programmatūrā konfigurē ieejas atbilstoši izmantotajam sensoru tipam un temperatūras diapazonam. Modulis automātiski saņem barošanu no pamata moduļa, tāpēc papildu barošanas avots nav nepieciešams.

Padoms: Pirms moduļa pievienošanas pārliecinieties, ka easyE4 pamata moduļa programmaparatūra ir aktuāla. RTD sensoru vadiem izmantojiet ekranētu vīto pāri, lai mazinātu traucējumus un saglabātu mērījumu precizitāti. Ja izmantojat garākus kabeļus, ievērojiet maksimālo 100 m garumu vienam kanālam.
