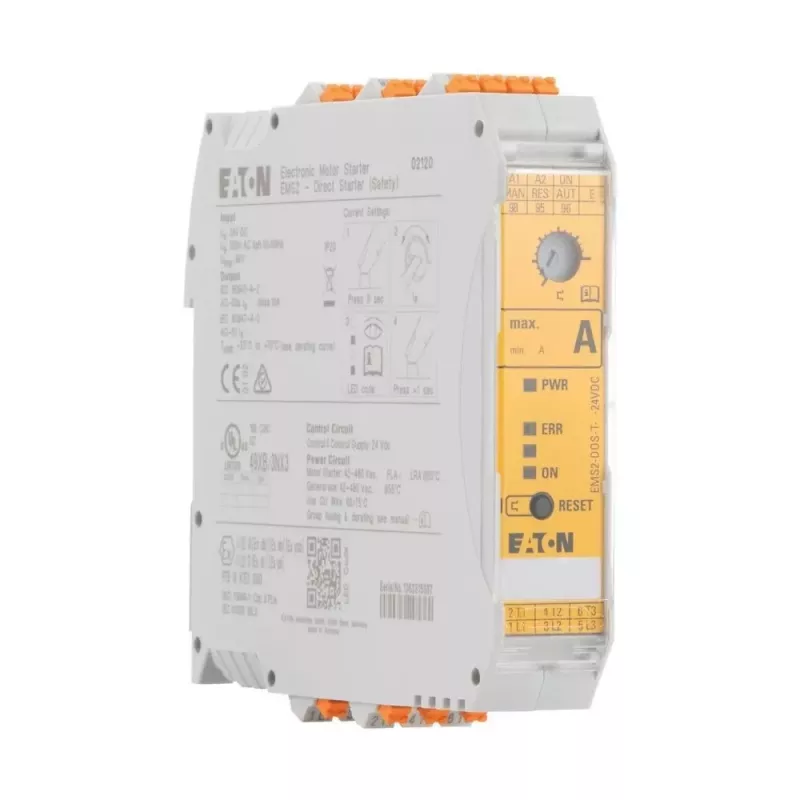

Eaton EMS2-DOS-T-9-24VDC tiešais palaidējs, 3 kW pie 400 V, 9 A, 24 V DC vadība 192397

Ja trīsfāžu motors līdz 3 kW pie 400 V ir jāaizsargā no pārslodzes un jāiedarbina droši, Eaton EMS2-DOS-T-9-24VDC tiešais palaidērs ir praktisks risinājums. Tas apvieno elektronisku pārslodzes aizsardzību (CLASS 10) ar 24 V DC vadības ķēdi, kas ir standarta industriālajās automatizācijas sistēmās.

Kāpēc izvēlēties šo palaidēju

• Nominālā motora jauda: 3 kW pie 400 V
• Nominālā darba strāva: 9 A
• Pārslodzes atbrīvošanas diapazons: 0,6–9 A
• Vadības spriegums: 24 V DC
• Kompakts DIN sliedes stiprinājums

Tehniskā informācija

• Produkta veids: tiešais palaidērs
• Nominālais darba spriegums: līdz 500 V AC
• Fāžu skaits: 3
• Savienojuma veids: skrūvju spailes
• Aizsardzības pakāpe: IP20
• Apkārtējās vides temperatūra: -25 līdz +60 °C
• Palīgkontakti: 1 NO
• Pārslodzes atbrīvošanas klase: CLASS 10
• Vadības ķēdes tips: elektroniska
• Atiestatīšanas funkcija: automātiska/manuāla
• Atbilstība standartam: IEC/EN 60947-4-2
• Pārslēgšanās biežums: maks. 30 darbības stundā

Kam piemērots

Šis palaidērs ir paredzēts elektriķiem un automatizācijas speciālistiem, kuri uzstāda vai apkalpo trīsfāžu motorus rūpniecībā, darbnīcās vai citās vidēs, kur nepieciešama uzticama motora aizsardzība un 24 V DC vadība. Tas ir piemērots arī sistēmu integratoriem, kuri meklē kompaktu risinājumu ar DIN sliedes montāžu.

Lietošana

Palaidējs tiek montēts uz DIN sliedes. Pievienojiet trīsfāžu motora barošanas vadus skrūvju spailēm atbilstoši shēmai. Vadības ķēde tiek pieslēgta 24 V DC barošanas avotam. Pārbaudiet, vai motora nominālā strāva atbilst pārslodzes atbrīvošanas diapazonam (0,6–9 A). Iestatiet nepieciešamo atiestatīšanas režīmu – automātisko vai manuālo. Pēc uzstādīšanas pārbaudiet darbību.

Padoms: pirms uzstādīšanas vienmēr pārliecinieties, ka motora jauda un strāva atbilst palaidēja parametriem. Regulāri pārbaudiet savienojumu stingrību un tīrību, lai nodrošinātu ilgmūžību.
