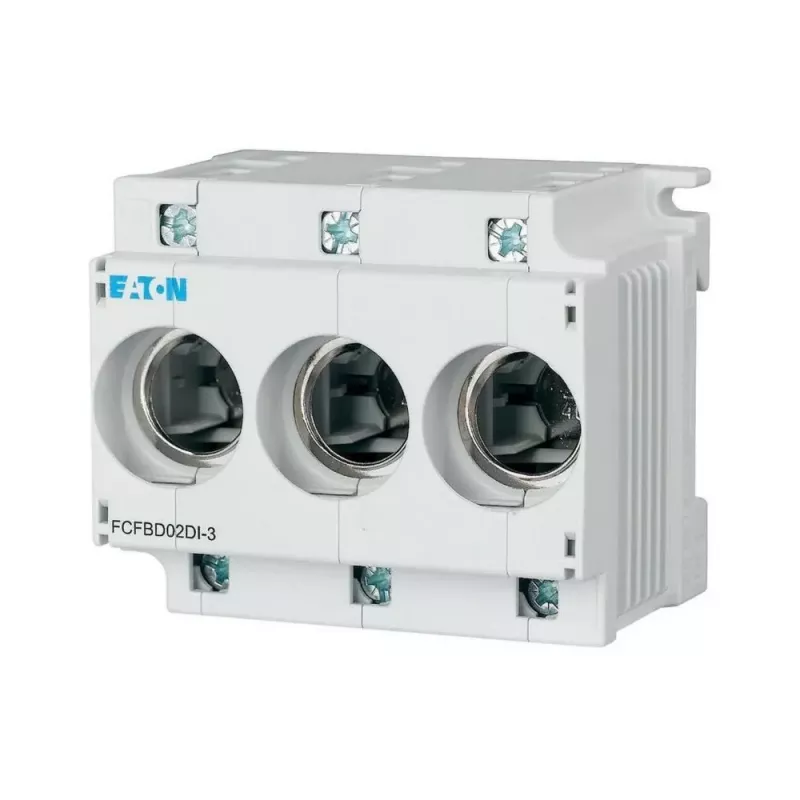

Eaton FCFBD02DI-3 D02 3-polų saugiklių laikiklis, E18, 400 V AC, 63 A, DIN sliedei 148810

Eaton FCFBD02DI-3 ir 3-polų saugiklių laikiklis, kas paredzēts D02 sistēmas saugikļiem ar E18 izmēru. Tas nodrošina drošu un ērtu saugikļu uzstādīšanu līdz 63 A trīsfāžu ķēdēs.

Kam paredzēts

Šis saugiklių laikiklis ir paredzēts elektriķiem, sadales skapju būvētājiem un apkopes personālam, kas uzstāda vai nomaina D02 saugikļus sadales skapjos, vadības skapjos vai citos DIN sliedes montāžas korpusos. Tas ir piemērots trīsfāžu ķēdēm, kur katrai fāzei nepieciešama atsevišķa saugikļa aizsardzība.

Galvenās iezīmes

• 3-polų konfigurācija trīsfāžu ķēžu aizsardzībai
• Saderīgs ar D02 saugikļu sistēmu, E18 izmērs
• Nominālais darba spriegums 400 V AC
• Atbalsta saugikļus līdz 63 A
• DIN sliedes montāža (EN 60715) vienkāršai uzstādīšanai
• Skrūvju spailes ar 1,5 - 25 mm² savienojuma jaudu cietiem vai savītiem vadītājiem
• Aizsardzības pakāpe priekšpusē IP20
• Korpuss no pašdzēšoša termoplasta
• Kompakts moduļa platums 3 TE (apm. 54 mm)

Specifikācijas

• Produkta veids: Saugiklių laikiklis
• Saugikļu sistēma: D02
• Saugikļa izmērs: E18
• Polu skaits: 3
• Nominālais darba spriegums (Ue): 400 V AC
• Nominālā strāva (In): līdz 63 A (atkarībā no saugikļa)
• Montāžas veids: DIN sliede (EN 60715)
• Savienojuma veids: Skrūvju spailes
• Spaiļu jauda (ciets/savīts): 1,5 - 25 mm²
• Aizsardzības pakāpe (IP): IP20 (priekšpuse)
• Darba temperatūra: -25 līdz +60 °C
• Korpusa materiāls: Termoplasts, pašdzēšošs
• Moduļa platums: 3 TE (apm. 54 mm)

Padomi

Uzstādot, pārliecinieties, ka saugiklių laikiklis ir montēts uz standarta 35 mm DIN sliedes un barošana ir atslēgta. Izmantojiet piemērotus skrūvgriežus, lai pievilktu spailes ar ieteicamo griezes momentu. Nomainot saugikļus, vienmēr izmantojiet D02 saugikļus ar E18 izmēru un pareizo strāvas nominālu ķēdei.

Padoms: pirms darba vienmēr pārbaudiet, vai nav sprieguma, un izmantojiet atbilstošus D02 saugikļus ar E18 izmēru.
