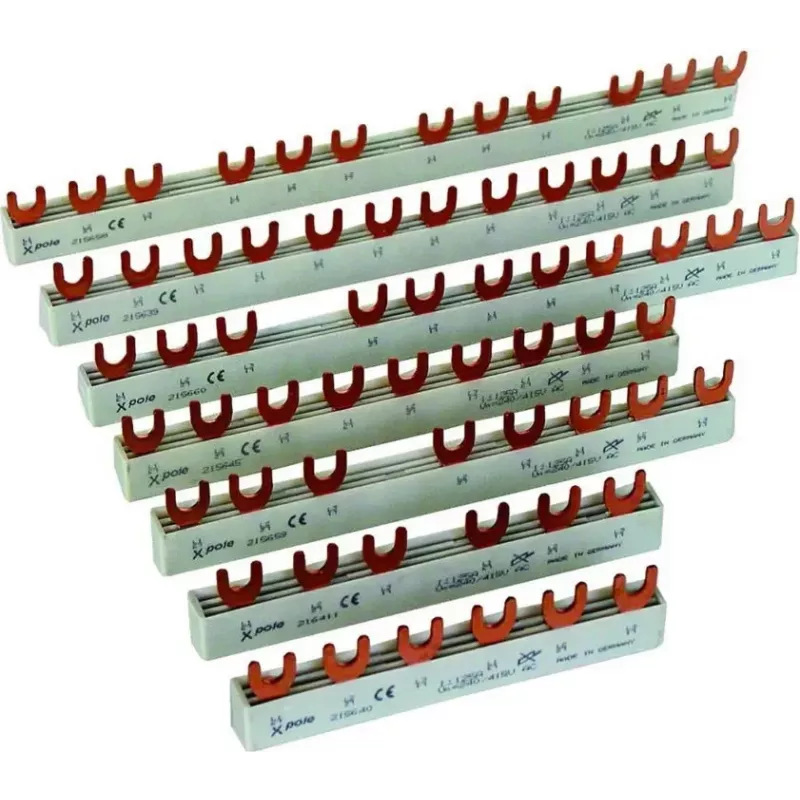

Eaton Installation Euro-Vario kopnes 100A 3-poliem 16mm² 54TE EVG-16/3PH 291471

Eaton Euro-Vario sērijas kopne EVG-16/3PH ir paredzēta 100 A nominālajai strāvai un 10 kA īsslēguma noturībai, nodrošinot stabilu jaudas sadali moduļu sadalnēs.

Pārskats

Šī 3 polu kopne ir paredzēta DIN sliedes montāžai. Tās vadītāja šķērsgriezums ir 16 mm², un tā atbalsta līdz 54 moduļiem (TE), kopējais garums sasniedz 972 mm. Nominālais spriegums 400 V AC. Izolēta konstrukcija ar vara vadītājiem un plastmasas izolāciju nodrošina drošu un efektīvu jaudas sadali.

Galvenās priekšrocības

• Augsta strāvas kapacitāte: 100 A nominālā darba strāva
• 3 polu konfigurācija trīsfāžu sadalei
• Plašas iespējas: 54 TE moduļi (972 mm garums)
• Izolēts dizains drošībai
• DIN sliedes montāža vienkāršai integrācijai

Tehniskie dati

• Produkta veids: Kopne
• Sērija: Euro-Vario
• Polu skaits: 3
• Nominālā darba strāva (Ie): 100 A
• Vadītāja šķērsgriezums: 16 mm²
• Moduļu skaits: 54 TE
• Garums: 972 mm
• Nominālais spriegums (AC): 400 V
• Montāžas veids: DIN sliede
• Savienojuma veids: Kontaktu tipa
• Izolācija: Izolēta
• Materiāls: Vara vadītāji, plastmasas izolācija
• Pielietojums: Jaudas sadale moduļu sadalnēs
• Saderība: Moduļu ierīces ar 1 TE (18 mm) platumu uz polu
• Īsslēguma noturības strāva (Icw): 10 kA (1 s)
• Darba temperatūra: -25 līdz +50 °C

Kam piemērota

Šī kopne ir ideāli piemērota elektriķiem un inženieriem, kuri strādā ar moduļu sadalnēm, īpaši trīsfāžu sistēmās, kur nepieciešama uzticama un droša jaudas sadale. Tā nodrošina vienkāršu un ātru uzstādīšanu, pateicoties DIN sliedes montāžai un kontaktu tipa savienojumiem.

Kā lietot

Uzstādiet kopni uz DIN sliedes sadalnē, pārliecinoties, ka tā ir pareizi novietota attiecībā pret moduļu ierīcēm. Savienojiet kopni ar barošanas avotu, ievērojot polu secību un nominālo strāvu. Pārbaudiet, vai visi savienojumi ir droši un izolācija nav bojāta.

Padoms: vienmēr pārbaudiet, vai kopnes nominālā strāva atbilst jūsu sistēmas prasībām, un nodrošiniet, ka tā tiek uzstādīta tikai kvalificēta elektriķa uzraudzībā.
