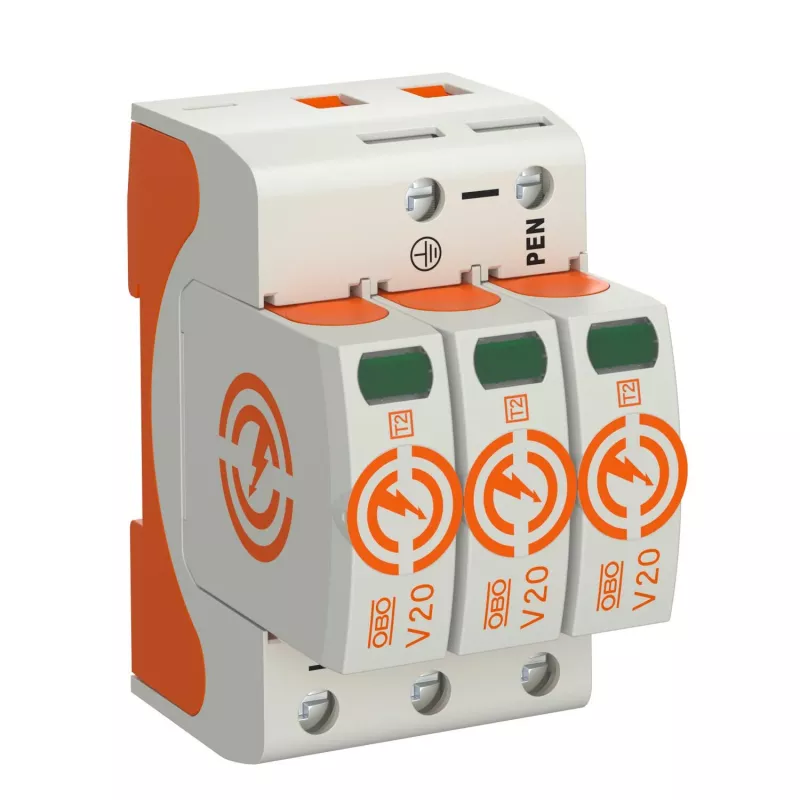

OBO BETTERMANN SurgeController V20 V20-3-280 3 polu 280V 2. tipa pārsprieguma aizsardzības ierīce 5095163

Ja sadales skapī ir vieta tikai vienam modulim, bet nepieciešama nopietna aizsardzība trīsfāžu tīklam, OBO BETTERMANN SurgeController V20 V20-3-280 ir tieši tas. Šī 2. tipa pārsprieguma aizsardzības ierīce (SPD) ar trim poliem un 280 V AC maksimālo pastāvīgo darba spriegumu ir paredzēta uzstādīšanai galvenajos sadales skapjos, lai pasargātu jutīgas iekārtas no pārejas pārspriegumiem, ko izraisa netieši zibens spērieni vai komutācijas procesi.

Galvenās priekšrocības

• 2. tipa SPD ar nominālo izlādes strāvu 20 kA (8/20 µs) uz polu un maksimālo izlādes strāvu 40 kA (8/20 µs) uz polu – pietiek lielākajai daļai komerciālo un ražošanas objektu.
• Ātra reakcija: < 25 ns, tāpēc pārspriegums tiek novadīts, pirms tas paspēj nodarīt kaitējumu elektronikai.
• Aizsardzības līmenis Up < 1,3 kV – zema atlikušā sprieguma pakāpe, kas pagarina jutīgo iekārtu kalpošanas laiku.
• Iebūvēts termiskais atvienotājs droši atslēdz ierīci bojājuma gadījumā.
• Vizuālais statusa indikators: zaļš = viss kārtībā, sarkans = nepieciešama nomaiņa. Nav jāizmanto mērierīces, lai pārbaudītu stāvokli.
• Montāža uz 35 mm DIN sliedes – standarta risinājums, kas iederas jebkurā sadales skapī.
• Universāla pieslēguma iespēja: 1,5–35 mm² vadu šķērsgriezums (cietie un savītie vadi).
• Plats darba temperatūras diapazons: no -40 līdz +80 °C, piemērots arī neapsildāmām telpām.
• Ugunsdrošs termoplastsks korpuss un IP20 aizsardzības pakāpe.

Kam piemērots

Šis SPD ir domāts elektriķiem un objektu apsaimniekotājiem, kuri vēlas aizsargāt trīsfāžu apakšsadales skapjus, rūpnieciskās vadības sistēmas, ēku automatizāciju, kā arī komerciālas un dzīvojamās elektroinstalācijas. Tas ir piemērots TN-S un TT sistēmām.

Kā lietot

Uzstādiet ierīci uz 35 mm DIN sliedes sadales skapī. Pievienojiet fāzes vadus (L1, L2, L3) un neitrālo vadu (ja attiecināms) atbilstoši shēmai, ievērojot ražotāja norādīto pieslēguma shēmu. Ierīce aizsargā L-PE režīmā. Pēc uzstādīšanas pārbaudiet, vai statusa indikators ir zaļš. Ja tas kļūst sarkans, ierīce ir jāaizstāj.

Svarīgi

Ierīce atbilst EN 61643-11 un IEC 61643-11 standartiem. Lai nodrošinātu pareizu darbību, ievērojiet maksimālo priekšdrošinātāju atbilstoši ražotāja specifikācijai. Pirms darba pie elektroinstalācijas vienmēr atslēdziet spriegumu.

Padoms: regulāri pārbaudiet statusa indikatoru – īpaši pēc pērkona negaisa. Ja tas ir sarkans, nomainiet ierīci nekavējoties, jo tā vairs nenodrošina aizsardzību. Uzglabājiet rezerves moduli, lai izvairītos no ilgstošas sistēmas bez aizsardzības.
