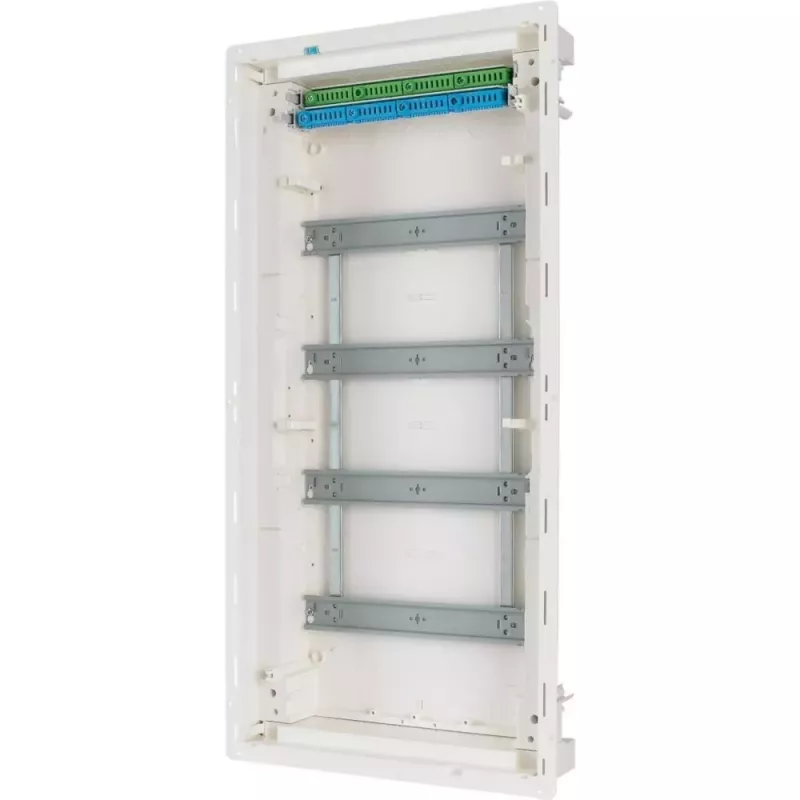

Eaton KLV-48UPP-F iekšējā sadales skapja korpuss, 4 rindas, 48 moduļi, balts 178804

Kad elektroinstalācijas projektā jāietilpina daudz automātisko slēdžu, RCD un citu moduļu, sienas nišā paslēpts sadales skapis ir tas, kas ļauj visu sakārtot bez kompromisiem. Eaton KLV-48UPP-F ir tieši šāds risinājums: 4 rindas ar 12 moduļu vienībām katrā, kopā 48 TE, tāpēc vieta pietiek gan plašai dzīvojamai mājai, gan birojam vai veikalam.

Kāpēc tas noder ikdienas darbā

• 48 moduļi 4 rindās – vari izvietot gan aizsardzības aparātus, gan vadības un sadales elementus vienā korpusā, bez papildu skapju pievienošanas.
• QuickConnect N/PE termināļi – neitrāles un aizsargzemējuma vadu pieslēgšana notiek ātri un droši, ietaupot laiku katrā objektā.
• Halogenu nesaturoša plastmasa – korpuss ir drošāks ugunsgrēka gadījumā, jo neizdala kodīgus un toksiskus dūmus.
• Tērauda durvis baltā RAL 9010 tonī – izturīgas, viegli tīrāmas un vizuāli pieskaņojas sienai.
• Durvis var pārvērst otrādi un tās atveras līdz 120° – ērti gan labročiem, gan kreiso roku lietotājiem, kā arī šaurās nišās.
• Iepriekš izspiesti ievadi augšpusē, apakšā un sānos – kabeļu ievilkšana ir vienkārša un pielāgojama konkrētajai vietai.

Kam tas piemērots

Šis sadales skapis ir domāts iekšējai (flush) montāžai – tas tiek iestrādāts sienā tā, ka redzamas ir tikai durvis. Piemērots elektriķiem, kas strādā pie dzīvojamo un komerciālo ēku elektroinstalācijām, kā arī māju īpašniekiem, kuri vēlas sakārtotu un drošu sadales punktu ar lielu moduļu skaitu. Pateicoties IP30 aizsardzībai (ar aizvērtām durvīm) un II aizsardzības klasei (dubultā izolācija), tas ir piemērots arī telpās, kur nepieciešama paaugstināta drošība.

Galvenie tehniskie dati

• Montāžas tips: iekšējā (UP)
• Rindu skaits: 4
• Kopējais moduļu skaits: 48 (12 TE katrā rindā)
• Korpusa materiāls: plastmasa (bez halogēniem)
• Durvju materiāls: tērauda loksne, necaurspīdīga, balta
• Aizsardzības pakāpe: IP30 (ar aizvērtām durvīm)
• Nominālā strāva: līdz 63 A
• Nominālais spriegums: 400 V AC
• Kvēlspuldzes tests: 850 °C
• Iebūves dziļums: 90 mm
• DIN sliedes: 4 komplektā
• N/PE termināļi: QuickConnect
• Standarti: DIN VDE 0603-1, DIN 43871
• Elektriskā aizsardzības klase: II klase (dubultā izolācija)

Kā uzstādīt

Vispirms sienā izveido nišu atbilstoši korpusa izmēriem un iebūves dziļumam (90 mm). Pēc tam ievieto korpusu, nostiprina to un izvelk kabeļus caur iepriekš izspiestajiem ievadiem. Pēc tam uzstāda komplektā esošās DIN sliedes un pieslēdz N/PE vadus pie QuickConnect termināļiem. Visbeidzot uzliek durvis un pārbauda to atvēršanos līdz 120°. Pirms darba uzsākšanas vienmēr pārliecinies, ka elektrotīkls ir atslēgts.

Padoms: Lai gan korpuss ir paredzēts līdz 63 A un 400 V AC, pirms automātisko slēdžu izvēles vienmēr aprēķini kopējo slodzi un pārbaudi, vai izvēlētie aizsardzības aparāti atbilst konkrētajai instalācijai. QuickConnect termināļi ir ērti, taču pārliecinies, ka vadi ir pareizi noņemti un cieši ievietoti, lai nodrošinātu drošu kontaktu. Durvju pārvēršana otrādi ir vienkārša, bet to labāk veikt pirms galīgās nostiprināšanas.
