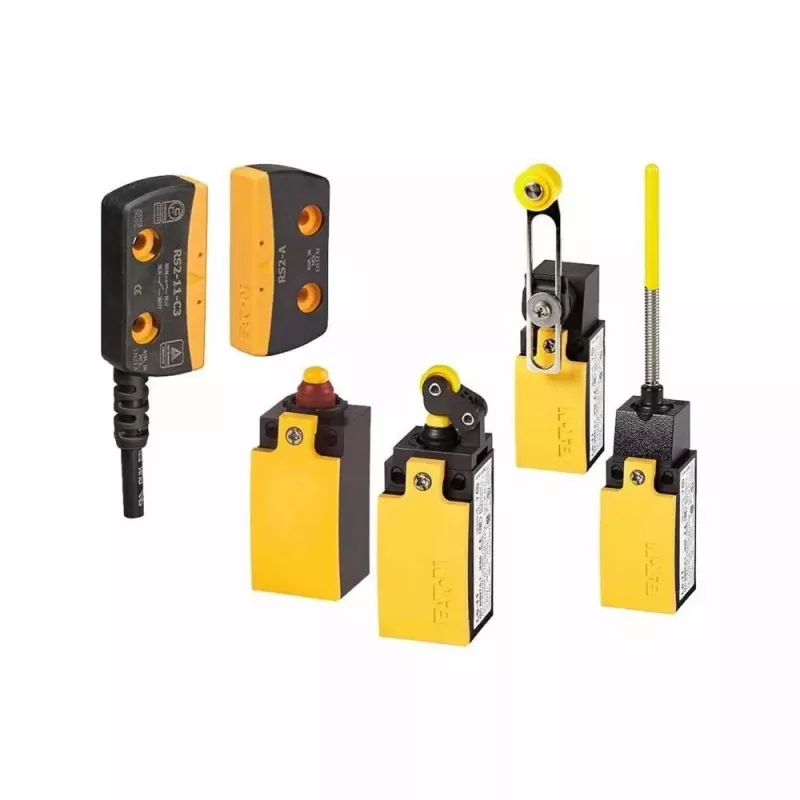

Eaton LS-Titan pozīcijas slēdzis LS-20 ar kupola uzspiedēju, 1NO+1NC, IP66/IP67 266120

Kad ražošanas līnijā jākonstatē precīza mehānisma pozīcija un apstākļi ir skarbi, Eaton LS-Titan LS-20 ar kupola uzspiedēju nodrošina stabilu signālu bez kompromisiem. Šis pozīcijas slēdzis ir paredzēts ilgstošai darbībai industriālajā vidē, kur putekļi, mitrums un vibrācijas ir ikdiena.

Kāpēc izvēlēties LS-20

Slēdža korpuss no termoplasta ar IP66 un IP67 aizsardzības klasi iztur ūdens strūklas un īslaicīgu iegremdēšanu, tāpēc tas ir piemērots gan iekštelpās, gan ārpus tām. Kupola uzspiedējs nodrošina vienmērīgu un precīzu aktivizāciju pat tad, ja mehānisms kustas lēni vai nevienmērīgi. Kontaktu konfigurācija 1NO+1NC ar momentāno pārslēgšanos ļauj vienlaikus vadīt divas ķēdes – piemēram, apstādināt piedziņu un nosūtīt signālu vadības sistēmai.

Kam piemērots

• Metālapstrādes darbgaldi un konveijeri
• Industriālā automatizācija un vadības paneļi
• Iekārtas, kur nepieciešama augsta mehāniskā izturība

Galvenie tehniskie dati

• Izpildmehānisms: kupola uzspiedējs
• Kontaktu konfigurācija: 1 NO + 1 NC
• Pārslēgšanas elements: momentānais
• Korpusa materiāls: termoplasts
• Aizsardzības klase: IP66, IP67
• Nominālā darba strāva AC-15: 6 A pie 230 V AC
• Nominālā darba strāva DC-13: 0,5 A pie 230 V DC
• Nominālais izolācijas spriegums: 500 V
• Nominālais impulsa izturības spriegums: 6 kV
• Kabeļa ievads: 1 x M20 x 1,5
• Savienojuma veids: skrūvju spailes
• Darba temperatūra: -25 līdz +70 °C
• Mehāniskā kalpošana: 10 miljoni darbību
• Elektriskā kalpošana: 0,5 miljoni darbību
• Standarti: IEC/EN 60947-5-1
• Montāža: uz pamatnes (2 x M4 skrūves)
• Sērija: LS-Titan
• Piesārņojuma pakāpe: 3
• Īsslēguma aizsardzība: drošinātājs 10 A gG/gN

Uzstādīšana un lietošana

Slēdzi piestiprina pie pamatnes ar divām M4 skrūvēm. Kabelis tiek ievadīts caur M20 x 1,5 atveri un pievienots skrūvju spailēm. Pārliecinieties, ka uzspiedējs saskaras ar kustīgo daļu tās galējā stāvoklī. Pēc montāžas pārbaudiet kontaktu darbību ar multimetru.

Padoms: regulāri pārbaudiet, vai uzspiedējs nav nolietojies un vai skrūvju spailes ir cieši pievilktas. Mitrā vidē izmantojiet atbilstošu blīvējumu kabeļa ievadam, lai saglabātu IP66/IP67 aizsardzību.
