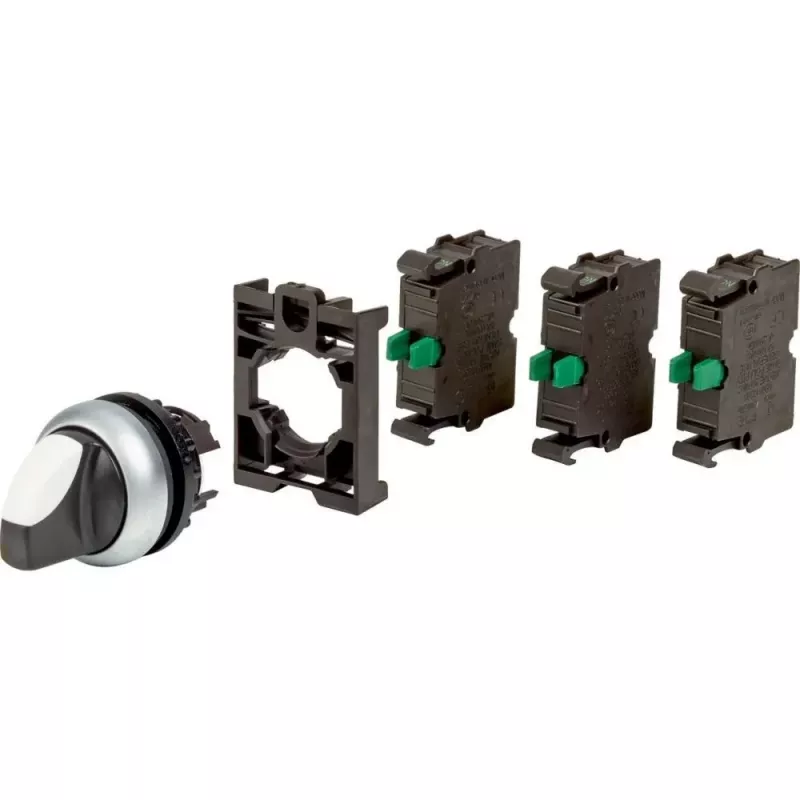

Eaton M22-WRK-3K10-BVP pārslēgs, 3 pozīcijas, fiksējošs, melns rokturis, plastmasas priekšējais gredzens 110923

Kad iekārtai jāizvēlas viens no trim darba režīmiem un tas jānotur bez pastāvīgas operatora uzmanības, vajadzīgs slēdzis, kas paliek izvēlētajā pozīcijā. Eaton M22-WRK-3K10-BVP ir tieši tāds – fiksējošs pārslēgs ar trim pozīcijām, melnu rokturi un plastmasas priekšējo gredzenu, kas paredzēts 22,5 mm montāžas caurumam.

Galvenās specifikācijas

• Sērija: M22
• Pozīciju skaits: 3
• Darbības veids: Fiksējošs (ar fiksāciju)
• Pārslēgšanas leņķis: 2 x 45°
• Izpildījums: rokturis / īsa svira
• Roktura krāsa: melna
• Priekšējā gredzena materiāls: plastmasa
• Priekšējā gredzena krāsa: melna
• Montāžas diametrs: 22,5 mm
• Kontaktu konfigurācija: 1 normāli atvērts (NO)
• Aizsardzības pakāpe (priekšpuse): IP66
• Savienojuma veids: skrūvju spailes
• Nominālais izolācijas spriegums (Ui): 500 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Apkārtējās vides darba temperatūra: -25 līdz +70 °C
• Mehāniskā izturība: > 0,5 miljoni darbību
• Standarti: IEC/EN 60947, VDE 0660

Kāpēc izvēlēties

M22 sērija ir moduļu sistēma, tāpēc šo pārslēgu var kombinēt ar citiem Eaton kontaktu blokiem un piederumiem. Melnais plastmasas priekšējais gredzens un rokturis nodrošina skaidru, izturīgu saskarni, un IP66 aizsardzība priekšpusē ir piemērota mitrām un putekļainām vidēm.

Piemēroti lietošanas gadījumi

• Režīma izvēle rūpnieciskajās iekārtās
• Manuāla pārrakstīšana vadības panelos
• Motoru vadības ķēdes, kur nepieciešams fiksēts kontakts

Labi zināt

Slēdzis ir paredzēts montāžai panelī ar 22,5 mm caurumu. Skrūvju spailes nodrošina drošu vadu savienojumu. Fiksējošā darbība nozīmē, ka slēdzis paliek izvēlētajā pozīcijā, līdz to manuāli maina.

Padoms: uzstādot panelī, pārliecinieties, ka cauruma mala ir tīra un bez urbuma atslāņojumiem, lai priekšējais gredzens cieši pieguļ un saglabātu IP66 aizsardzību. Vadu savienojumus veiciet ar skrūvju spailēm, pievelkot tās ar piemērotu spēku, un pārbaudiet, vai fiksējošais mehānisms darbojas vienmērīgi visās trīs pozīcijās.
