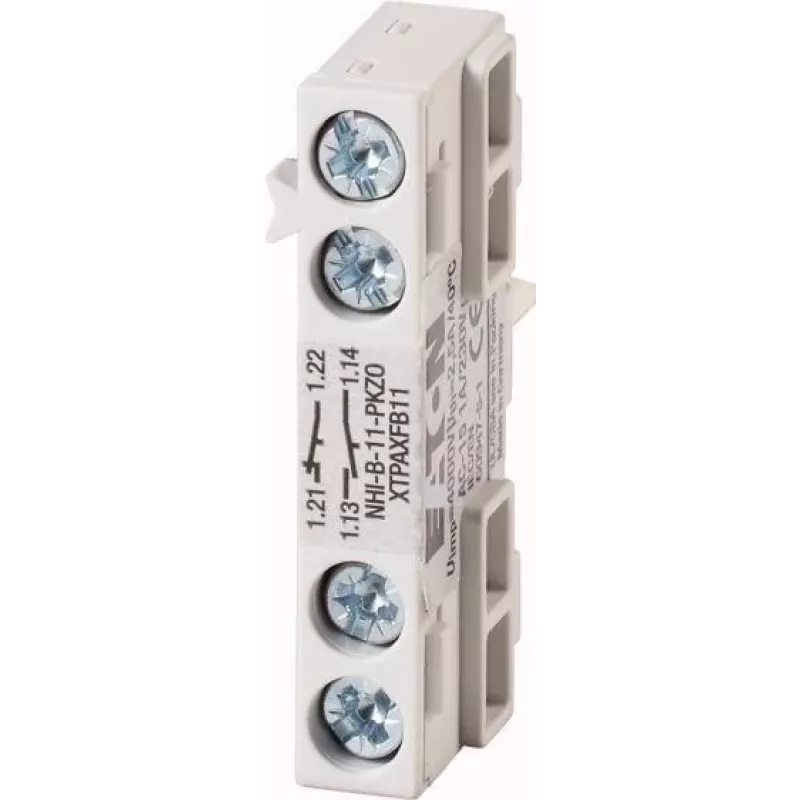

Eaton NHI-B-11-PKZ0 palīgkontaktu bloks, 1NO+1NC, balts, PKZ0 208277

Eaton NHI-B-11-PKZ0 ir palīgkontaktu bloks, kas paredzēts PKZ0 sērijas motoru aizsardzības automātisko slēdžu priekšpuses montāžai, nodrošinot vienu normāli atvērtu un vienu normāli aizvērtu kontaktu. Tas ir risinājums, kad nepieciešams signalizēt slēdža stāvokli vai bloķēt to ar citām vadības ķēdēm.

Galvenās specifikas

• Kontaktu konfigurācija: 1 NO + 1 NC
• Nominālā darba strāva (AC-15): 6 A pie 230 V AC, 3 A pie 400 V AC
• Nominālā darba strāva (DC-13): 1 A pie 220 V DC
• Nominālais izolācijas spriegums: 690 V
• Nominālais impulsa izturības spriegums: 6 kV
• Darba temperatūras diapazons: no -25 °C līdz 55 °C
• Savienojumu tips: skrūvju spailes
• Vada šķērsgriezums: 0,75–2,5 mm² (viendzīslu vai daudzdzīslu)
• Krāsa: balta

Kāpēc izvēlēties

Šis kontaktu bloks ir īpaši izstrādāts Eaton PKZ0 motoru aizsardzības automātiskajiem slēdžiem, nodrošinot drošu mehānisko savienojumu un uzticamu elektrisko kontaktu. Kompaktais priekšpuses montāžas dizains ietaupa vietu panelī, un skrūvju spailes pieņem praktisku vadu izmēru klāstu.

Ideāli lietošanas gadījumi

• PKZ0 slēdža ieslēgšanas/izslēgšanas stāvokļa signalizēšana PLC vai indikatora lampiņai
• Motoru palaidēja bloķēšana ar citām vadības ķēdēm
• Palīgkontaktu pievienošana esošajām PKZ0 instalācijām, neaizstājot slēdzi

Noderīga informācija

Kontaktu bloks ir paredzēts lietošanai ķēdēs ar izolācijas spriegumu līdz 690 V. Tas darbojas uzticami apkārtējās vides temperatūrā no -25 °C līdz 55 °C, padarot to piemērotu daudzām industriālām vidēm.

Padoms: uzstādot bloku, pārliecinieties, ka tas ir stingri nofiksēts uz PKZ0 slēdža priekšpuses, un pievelciet skrūvju spailes atbilstoši ražotāja norādītajam griezes momentam, lai nodrošinātu drošu savienojumu.
