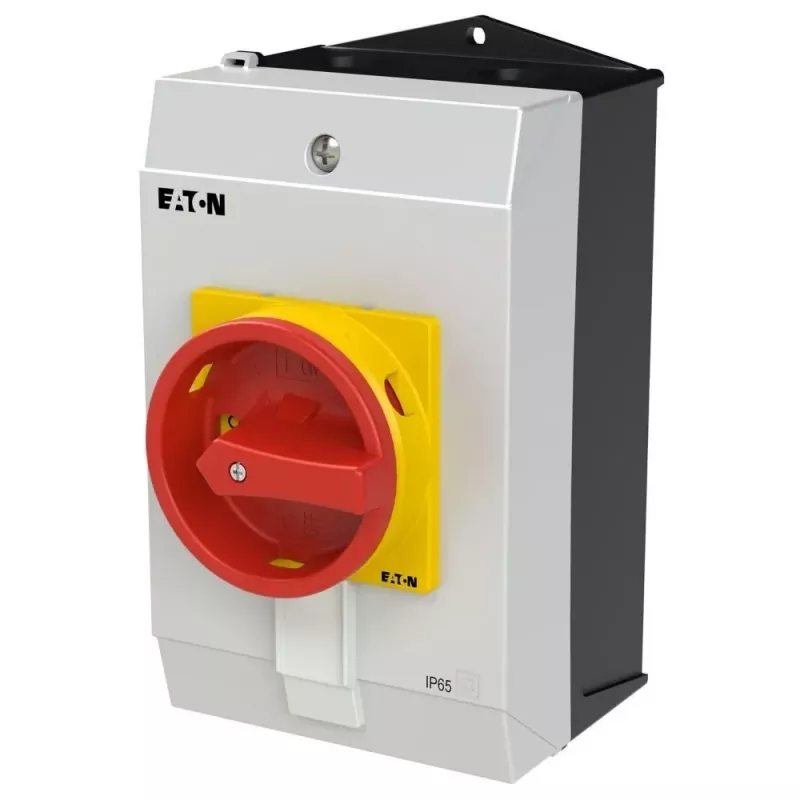

Eaton P1-25/I2H/SVB/HI11 3-polīgu galvenais slēdzis 25 A, 690 V AC, IP65, virsmas montāža, sarkans/dzeltens rotējošais rokturis 226902

Kad nepieciešams droši atslēgt iekārtu no barošanas avota, Eaton P1-25/I2H/SVB/HI11 nodrošina uzticamu risinājumu. Šis 3-polīgu galvenais slēdzis ir paredzēts industriālām vides, kur svarīga gan drošība, gan izturība.

Galvenās priekšrocības

• Augsta pārtraukšanas spēja: nosacītā īsslēguma strāva 50 kA
• Motora slodzes pārslēgšana līdz 11 kW pie 400 V (AC-23A)
• Bloķējams rokturis, kas pieņem līdz trim piekaramajām slēdzenēm drošībai apkopes laikā
• Nominālais impulsa izturības spriegums 6 kV nodrošina noturību pret sprieguma pārspriegumiem

Kam piemērots

Šis slēdzis ir ideāli piemērots industriālo vadības paneļu un mašīnu atslēgšanai. Tas atbilst IEC/EN 60947 standartiem, nodrošinot drošu un uzticamu darbību prasīgās elektroinstalācijās.

Tehniskie dati

• Polu skaits: 3
• Nominālā nepārtrauktā strāva (Iu): 25 A
• Nominālais darba spriegums (Ue): 690 V AC
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā īslaicīgā izturības strāva (Icw): 0,5 kA (1s)
• Nominālā nosacītā īsslēguma strāva (Iq): 50 kA
• Motora jauda AC-23A pie 400 V: 11 kW
• Motora jauda AC-23A pie 690 V: 15 kW
• Palīgkontakti: 1 NO + 1 NC
• Montāža: virsmas montāža
• Aizsardzības pakāpe: IP65
• Roktura tips: sarkans/dzeltens rotējošais rokturis
• Bloķēšana: piekaramā slēdzene (maks. 3 slēdzenes)
• Pārslēgšanas leņķis: 90°
• Savienojums: skrūvju spailes
• Standarti: IEC/EN 60947

Kā lietot

Slēdzis tiek montēts uz virsmas, nodrošinot ērtu piekļuvi. Pievienojiet vadus, izmantojot skrūvju spailes, un pārliecinieties, ka rokturis ir viegli pagriežams. Apkopes laikā izmantojiet piekaramās slēdzenes, lai bloķētu rokturi un novērstu nejaušu ieslēgšanu.

Padoms: vienmēr pārbaudiet, vai slēdzis ir pareizi nofiksēts un vai visi savienojumi ir droši pievilkti, lai nodrošinātu ilgmūžīgu un drošu darbību.
