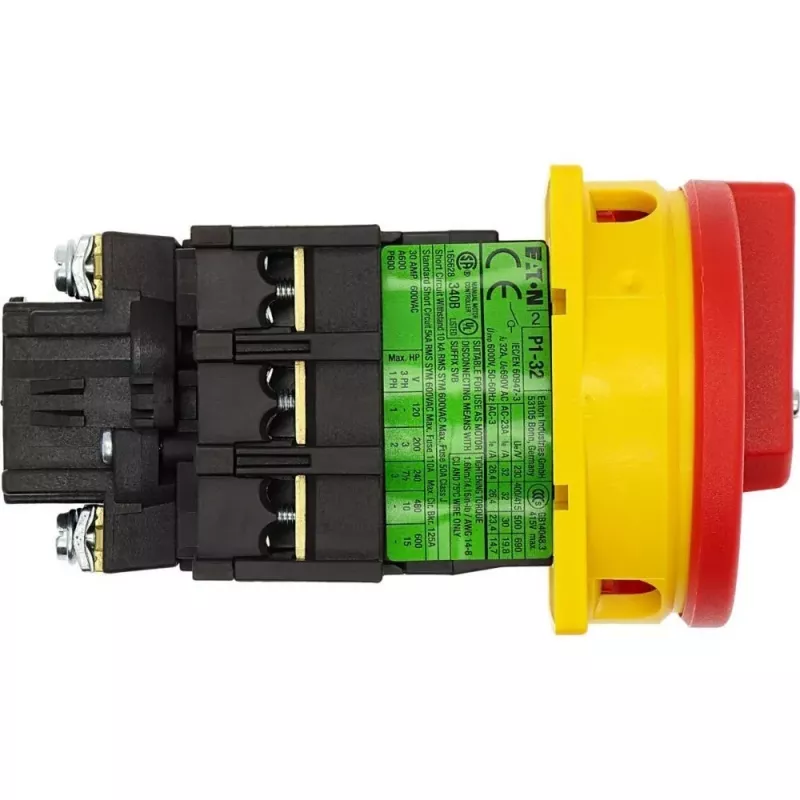

EATON P1-32/EA/SVB galvenais slēdzis, 3 polu, 32A, virsmas montāža, avārijas izslēgšanas funkcija 081438

EATON P1-32/EA/SVB ir galvenais slēdzis ar 3 poliem un 32 A nominālo strāvu, kas paredzēts slodzes atslēgšanai un avārijas izslēgšanai. Tam ir virsmas montāžas korpuss ar IP65 aizsardzību, tāpēc tas ir piemērots lietošanai putekļainās un mitrās vidēs.

Priekšrocības

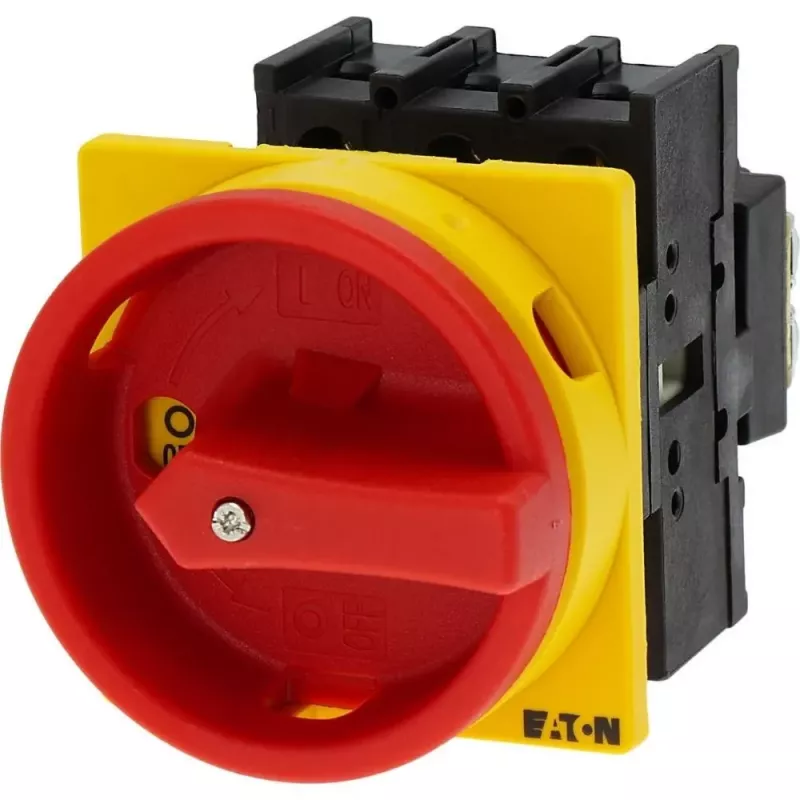

Slēdža sarkanais rokturis uz dzeltena fona ir labi saskatāms pat sliktā apgaismojumā. Avārijas izslēgšanas funkcija 0 pozīcijā ļauj ātri pārtraukt barošanu. Slēdzi var nobloķēt izslēgtā pozīcijā ar līdz trim piekaramajām atslēgām, novēršot nejaušu ieslēgšanu apkopes laikā.

Kam piemērots

• Rūpnieciskajiem vadības skapjiem, kuros nepieciešams galvenais atslēdzējs
• Mašīnām ar avārijas apstādināšanas ķēdēm
• Sadales skapjiem skarbos vides apstākļos

Galvenie tehniskie dati

• Nominālā darba strāva: 32 A
• Polu skaits: 3
• Nominālais darba spriegums: 690 V AC
• Montāžas veids: virsmas montāža
• Aizsardzības pakāpe: IP65

Izmantošana

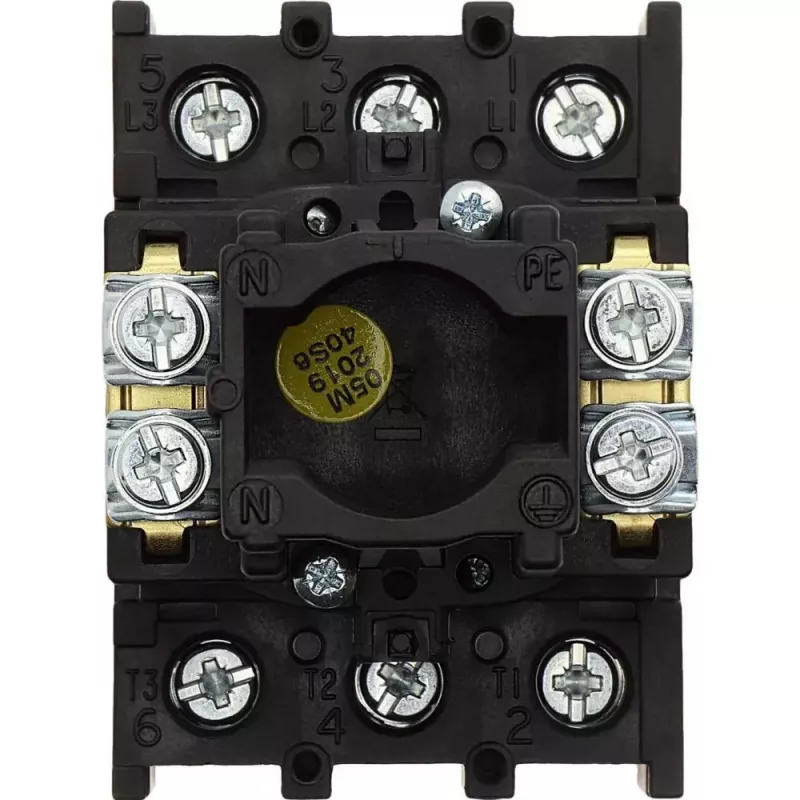

Uzstādiet slēdzi uz līdzenas virsmas, piemēram, vadības skapja sienas vai mašīnas korpusa. Pievienojiet kabeļus atbilstoši shēmai, ievērojot polu secību. Pārbaudiet, vai rokturis brīvi pārvietojas starp 0 un I pozīcijām. Ja nepieciešams, nobloķējiet 0 pozīcijā ar piekaramajām atslēgām.

Pirms uzstādīšanas pārliecinieties, ka slēdža kontaktu nominālā strāva atbilst slodzei un ka vadi atbilst skavas spaiļu izmēriem. Regulāri pārbaudiet, vai korpuss nav bojāts un vai blīvējums nodrošina IP65 aizsardzību.
