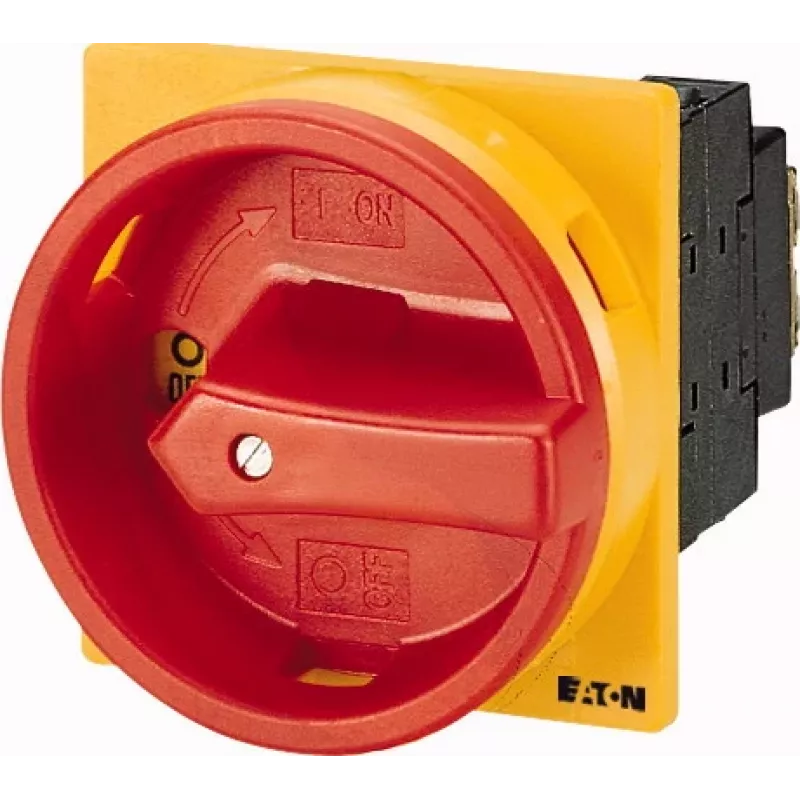

Eaton P1-32/EA/SVB/N/HI11 4-polīgs galvenais slēdzis, 32A, IP65, melns korpuss ar sarkanu/dzeltenu rokturi 057859

IP65 aizsardzība pret putekļiem un ūdens strūklām – šis Eaton galvenais slēdzis ir paredzēts skarbiem apstākļiem, kur mitrums un netīrumi ir ikdiena. 32 A nominālā strāva un 4 poli nodrošina drošu atslēgšanu gan rūpnieciskās, gan komerciālās instalācijās.

Kam paredzēts

Elektriķiem, sadales skapju montētājiem un objektu apsaimniekotājiem, kuri meklē uzticamu galveno slēdzi motoru vadības centros, sadales iekārtās vai mašīnu barošanas līnijās. Piemērots virsmas montāžai vietās, kur nepieciešama aizsardzība pret putekļiem un ūdeni.

Galvenās iezīmes

• 4-polīgs galvenais slēdzis ar ON-OFF funkciju
• Nominālā darba strāva 32 A, spriegums līdz 690 V AC
• IP65 aizsardzības pakāpe: putekļu necaurlaidīgs un aizsargāts pret ūdens strūklām
• Bloķējams OFF stāvoklī ar piekaramo atslēgu drošībai
• Melns izolētas plastmasas korpuss ar sarkanu/dzeltenu rokturi
• Skrūvju spailes drošai elektroinstalācijai
• Atbilst IEC/EN 60947-3, UL 60947-4-1, CSA C22.2 No. 60947-4-1-14, CE

Specifikācijas

• Polu skaits: 4
• Nominālā darba strāva (Ie): 32 A
• Nominālais darba spriegums (Ue): 690 V AC
• Aizsardzības pakāpe: IP65
• Montāžas veids: virsmas montāža
• Roktura krāsa: sarkana/dzeltena
• Korpusa krāsa: melna
• Pārslēgšanas funkcija: ON-OFF
• Bloķēšana: bloķējams OFF stāvoklī (ar piekaramo atslēgu)
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Spaiļu tips: skrūvju spailes
• Korpusa materiāls: izolēta plastmasa
• Apkārtējās vides darba temperatūra: -25 līdz +50 °C
• Nominālā nosacītā īsslēguma strāva (Iq): 50 kA (ar 32A gG/gL drošinātāju)

Kā lietot

Piemontējiet slēdzi virsmas montāžas veidā, pievienojiet vadus pie skrūvju spailēm un pārbaudiet, vai rokturis brīvi pārslēdzas starp ON un OFF. Lai nodrošinātu drošu atslēgšanu apkopes laikā, izmantojiet piekaramo atslēgu, kas ievietojama roktura bloķēšanas atverē.

Padoms: vienmēr pārbaudiet īsslēguma aizsardzības koordināciju ar augšupējiem drošinātājiem vai automātslēdžiem, lai saglabātu 50 kA nosacīto nominālo vērtību. Regulāri pārbaudiet, vai korpuss nav bojāts, lai nodrošinātu IP65 aizsardzību.
