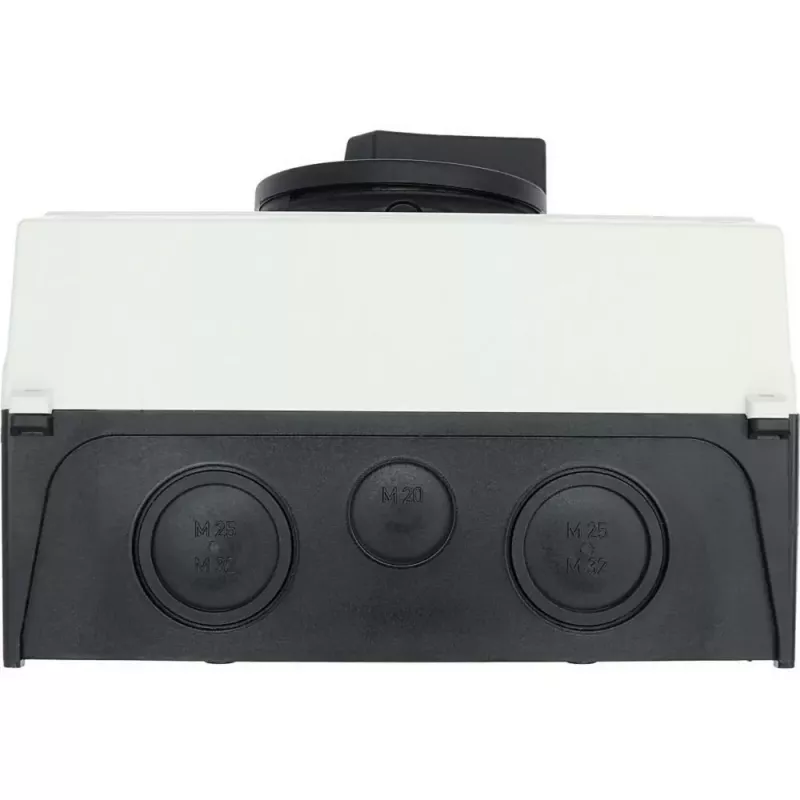

Eaton P3-63/I4/SVB-SW 3-polų pagrindinis jungiklis 63 A 207344

30 kW pie 400 V AC – tā ir šī Eaton P3-63/I4/SVB-SW galvenā slēdža komutācijas jauda. Tas ir 3-polų galvenais slēdzis ar nominālo strāvu 63 A, kas paredzēts slodzes atslēgšanai un avārijas apturēšanai rūpnieciskajās vadības sistēmās.

Priekšrocības

Slēdzis nodrošina uzticamu darbību ar mainīgu induktīvo slodzi, pateicoties AC-23A kategorijai. Sarkanā rotējošā roktura un dzeltenā bloķēšanas gredzena kombinācija ļauj skaidri redzēt ieslēgto/izslēgto stāvokli. Rokturi var nobloķēt ar līdz trim piekaramajām slēdzenēm, tādējādi novēršot nejaušu ieslēgšanu apkopes laikā. Priekšpuses aizsardzības pakāpe IP65 nodrošina aizsardzību pret putekļiem un ūdens strūklām, tāpēc slēdzis ir piemērots arī skarbiem apstākļiem.

Piemērots

• Galvenā atslēgšana mašīnu vadības ķēdēs
• Avārijas apturēšanas sistēmās, kur nepieciešama bloķējama izolācija
• Rūpnieciskajās sadales un motoru vadības centros

Galvenie tehniskie dati

• Polu skaits: 3
• Nominālā darba strāva: 63 A
• Nominālais darba spriegums: 690 V AC
• Komutācijas leņķis: 90°
• Savienojumu tips: skrūvju spailes
• Mehāniskā izturība: >100 000 operāciju
• Darba temperatūras diapazons: -25 līdz +50 °C

Izmantošana

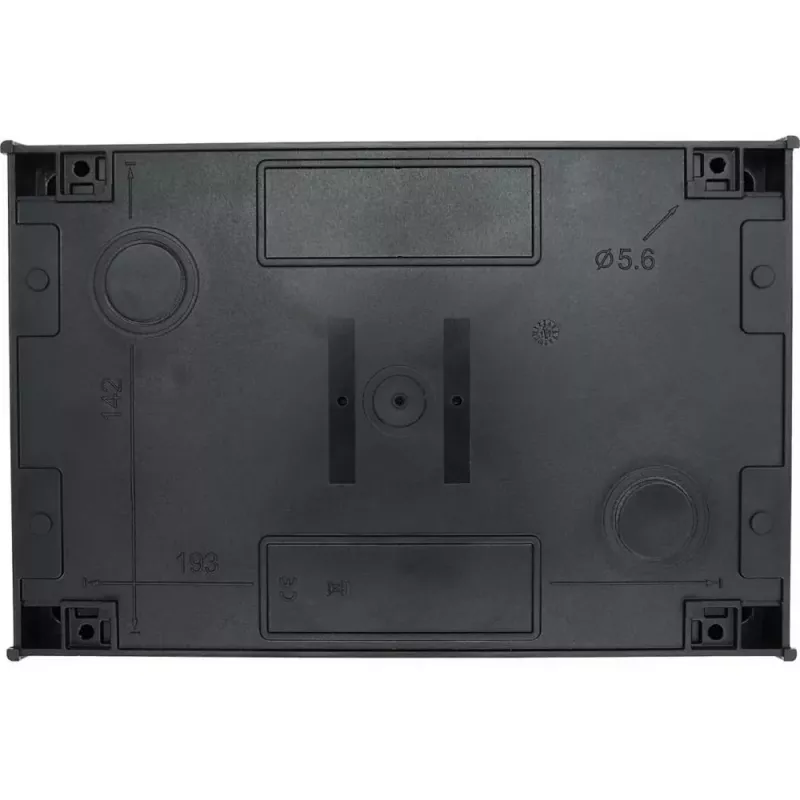

Slēdzi montē priekšpusē, un tas ir paredzēts pieskrūvēšanai pie paneļa. Pievienojiet fāzes vadus pie skrūvju spailēm, ievērojot shēmu. Pirms ieslēgšanas pārliecinieties, ka rokturis atrodas izslēgtā stāvoklī. Lai nodrošinātu drošu izolāciju, nobloķējiet rokturi ar piekaramajām slēdzenēm.

Ieteikumi

Ierīce atbilst IEC/EN 60947 standartiem. Pirms lietošanas vienmēr pārbaudiet, vai slēdzis ir piemērots konkrētajai slodzei un apkārtējai videi.
