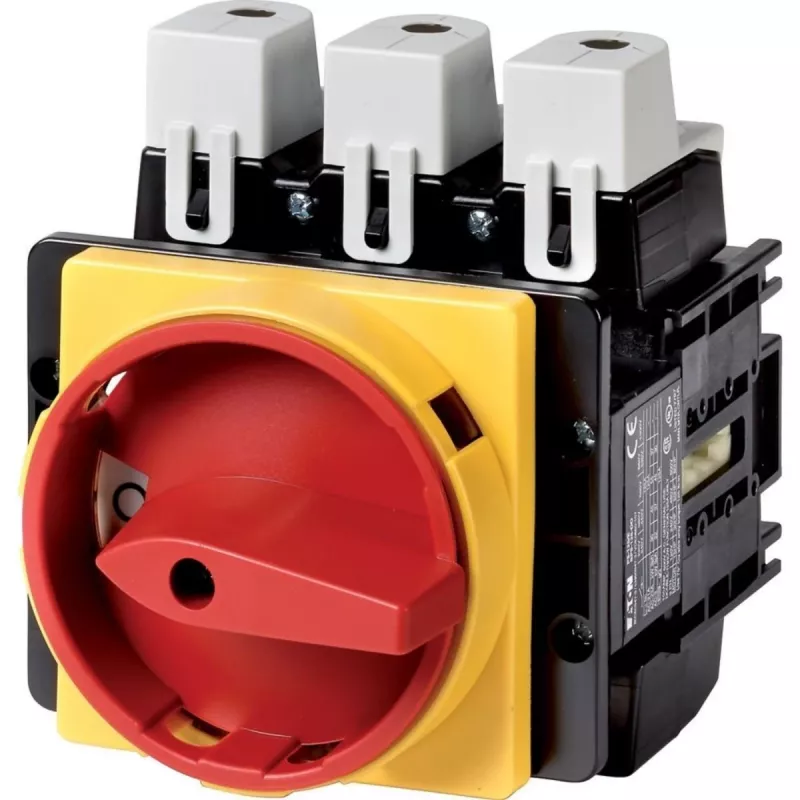

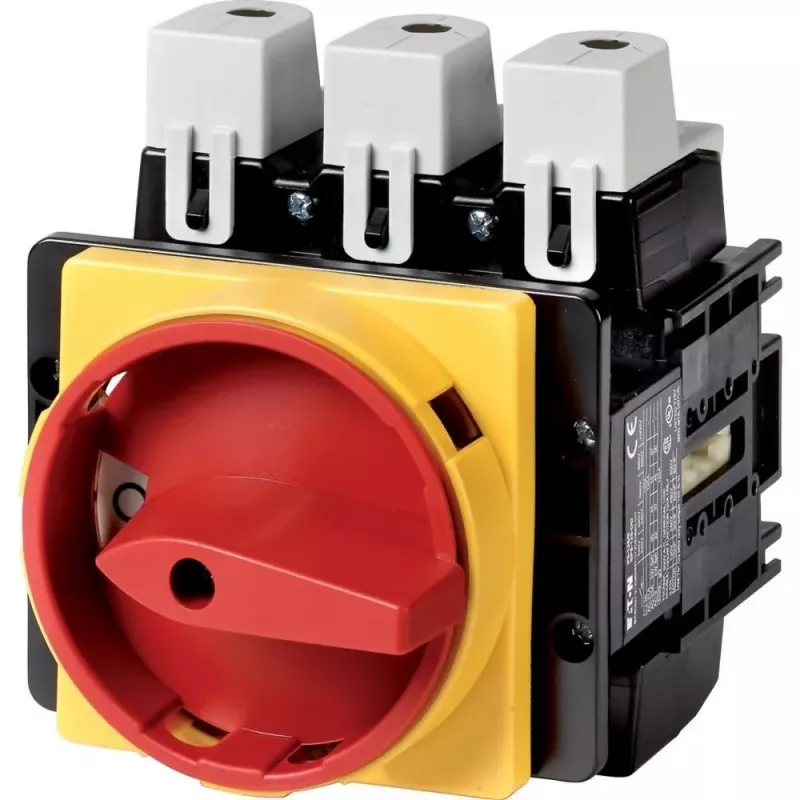

Eaton P5-160/EA/SVB 3-polų pagrindinis jungiklis 160 A, 690 V AC, IP65, raudona rankena 280922

Kai elektros skydelyje reikia patikimo pagrindinio jungiklio, kuris atlaikytų 160 A srovę ir atsparus dulkėms bei vandens srovėms, Eaton P5-160/EA/SVB yra tinkamas pasirinkimas. Jis skirtas montuoti ant paviršiaus, turi izoliuotą korpusą ir raudoną rankeną su geltona priekine plokšte, kuri aiškiai rodo įjungimo būseną.

Kodėl verta rinktis

• Didelė srovė: 160 A esant 690 V AC
• Galia: 75 kW prie 400 V AC (AC-23A)
• IP65 apsauga nuo dulkių ir vandens srovių
• Užrakinamas išjungimo padėtyje (0)
• Varžtiniai gnybtai patikimam prijungimui

Techninė informacija

• Jungiklio funkcija: ON/OFF (0-1)
• Polių skaičius: 3
• Nominali darbinė srovė (Ie): 160 A
• Nominali darbinė įtampa (Ue): 690 V AC
• Nominali galia (AC-23A, 400V): 75 kW
• Montavimo tipas: paviršinis (uždarame korpuse)
• Apsaugos laipsnis (priekis): IP65
• Rankenos spalva: raudona
• Priekinės plokštės spalva: geltona
• Užrakinamas: taip, 0 (OFF) padėtyje
• Prijungimas: varžtiniai gnybtai
• Standartai: IEC/EN 60947-3
• Aplinkos temperatūra: -25 iki +50 °C
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali trumpojo jungimo atsparumo srovė (Icw): 3,2 kA (1s)
• Korpuso medžiaga: izoliuotas korpusas
• Perjungimo kampas: 90°

Kam tinka

Šis jungiklis skirtas pramonės ir komercinėms patalpoms, kur reikia patikimo pagrindinio maitinimo atjungimo. Jis tinka naudoti gamyklose, dirbtuvėse, sandėliuose ar kitose vietose, kur yra didelės galios elektros įranga. Dėl IP65 apsaugos jis atsparus dulkėms ir vandens srovėms, todėl gali būti montuojamas ir drėgnose ar dulkėtose aplinkose.

Kaip naudoti

Jungiklis montuojamas ant paviršiaus varžtais. Prie jo prijungiami maitinimo kabeliai prie varžtinių gnybtų. Įjungus raudoną rankeną į ON padėtį, grandinė uždaroma. Norint atlikti techninę priežiūrą, rankeną galima užrakinti OFF padėtyje pakabinama spyna, kad niekas netyčia neįjungtų maitinimo.

Patarimas: prieš montuodami įsitikinkite, kad maitinimas išjungtas, ir naudokite tinkamo skerspjūvio kabelius, atitinkančius 160 A srovę. Užrakinimo funkcija ypač naudinga atliekant remonto darbus – visada užrakinkite jungiklį OFF padėtyje ir pasilikite raktą pas save.
