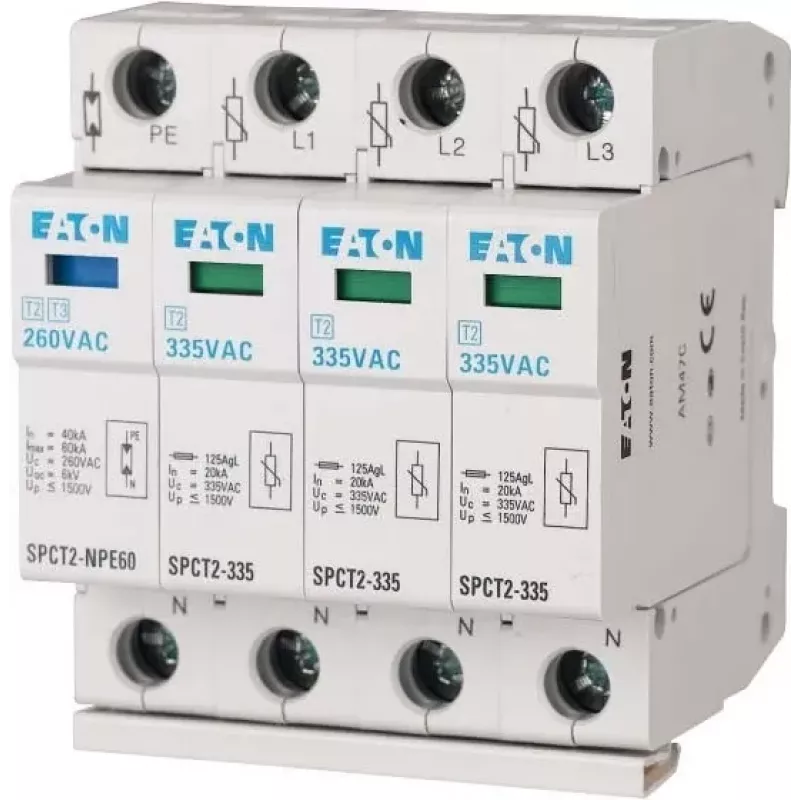

EATON SPCT2-335-3+NPE 2. tipa pārsprieguma aizsardzības ierīce, 3 fāzes + neitrāls + PE, 335 V AC, 40 kA Imax, DIN sliedei 167622

Ja sadales skapī ir vieta tikai četriem moduļiem, bet nepieciešama nopietna aizsardzība trīsfāžu tīklam, EATON SPCT2-335-3+NPE ir tieši tas. Tā ir 2. tipa pārsprieguma aizsardzības ierīce ar 40 kA maksimālo impulsa strāvu uz polu un zem 1,5 kV ierobežojošo spriegumu – risinājums, kas pasargā iekārtas no zibens izraisītiem pārspriegumiem un komutācijas traucējumiem.

Kāpēc izvēlēties šo modeli

• Augstas enerģijas varistoru tehnoloģija ar 40 kA Imax uz polu – izturīga pat pie spēcīgiem pārspriegumiem.
• Ātra reakcija < 25 ns – paspēj nogriezt impulsu, pirms tas nodara kaitējumu jutīgai elektronikai.
• Kompakts 4 moduļu platums (72 mm) – ietaupa vietu sadales skapī.
• Plate temperatūras diapazons no -40 °C līdz +80 °C – piemērots gan aukstām telpām, gan karstām ražotnēm.
• Vizuālais statusa indikators (zaļš/sarkans) – ļauj ātri pārbaudīt ierīces stāvokli bez mērinstrumentiem.
• Degošu materiālu ierobežojošs termoplasts – ugunsdrošība atbilstoši standartiem.

Kam piemērots

Šis pārsprieguma aizsargs ir paredzēts montāžai galvenajā sadales panelī trīsfāžu sistēmās ar neitrālu un aizsargzemējumu. Tas ir piemērots dzīvojamām ēkām, birojiem, veikaliem un ražošanas telpām, kur nepieciešama uzticama aizsardzība pret pārspriegumiem. Ierīce atbilst IEC/EN 61643-11 standartam.

Galvenie tehniskie dati

• SPD tips: 2. tips (T2)
• Konfigurācija: 3+NPE
• Nominālais spriegums (Un): 230/400 V AC
• Maksimālais pastāvīgais darba spriegums (Uc) L-N/L-PE: 335 V AC
• Maksimālais pastāvīgais darba spriegums (Uc) N-PE: 255 V AC
• Nominālā impulsa strāva (In) (8/20 µs): 20 kA uz polu
• Maksimālā impulsa strāva (Imax) (8/20 µs): 40 kA uz polu
• Aizsardzības līmenis (Up) L-N/L-PE: < 1,5 kV
• Aizsardzības līmenis (Up) N-PE: < 1,5 kV
• Īsslēguma izturība (Isccr): 50 kA ar atbilstošu priekšējo drošinātāju
• Reakcijas laiks: < 25 ns
• Montāža: DIN sliede 35 mm
• Moduļa platums: 4 TE (72 mm)
• Darba temperatūra: no -40 °C līdz +80 °C
• Aizsardzības pakāpe: IP20
• Standarti: IEC/EN 61643-11
• Vizuālais statusa indikators: zaļš/sarkans karodziņš
• Tehnoloģija: augstas enerģijas varistors (MOV)
• Korpusa materiāls: termoplasts, liesmu slāpējošs
• Maks. rezerves drošinātājs: 125 A gG

Uzstādīšana un lietošana

Ierīce tiek montēta uz 35 mm DIN sliedes sadales skapī. Pievienojiet fāzes vadus (L1, L2, L3) un neitrālo vadu (N) atbilstoši shēmai, bet PE vadu – pie zemējuma. Pārliecinieties, ka priekšā ir uzstādīts atbilstošs drošinātājs (maks. 125 A gG). Pēc montāžas pārbaudiet statusa indikatoru – tam jābūt zaļā krāsā. Ja indikators kļūst sarkans, ierīce ir bojāta un nekavējoties jā nomaina.

Padoms: pārsprieguma aizsardzība ir visefektīvākā, ja tā tiek uzstādīta pēc iespējas tuvāk ievades punktam. Regulāri pārbaudiet indikatoru – īpaši pēc negaisa. Ja nepieciešama pastiprināta aizsardzība, kombinējiet ar 1. tipa ierīci pirms skaitītāja.
