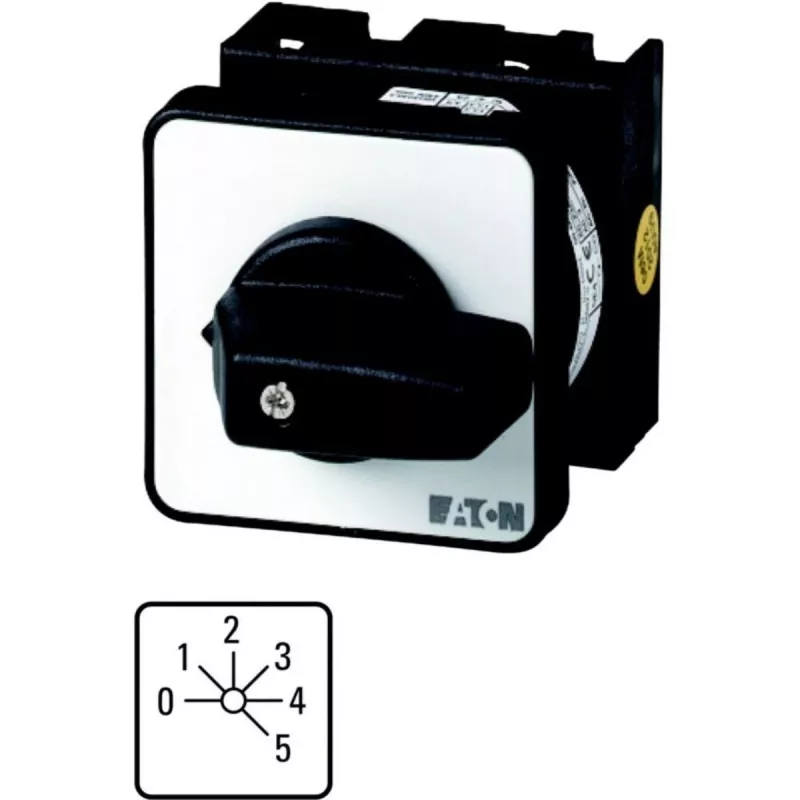

Eaton T0-3-8243/E izciļņu slēdzis, 3 polu, 20 A, 690 V AC, melns rokturis, balta priekšplāksne 081565

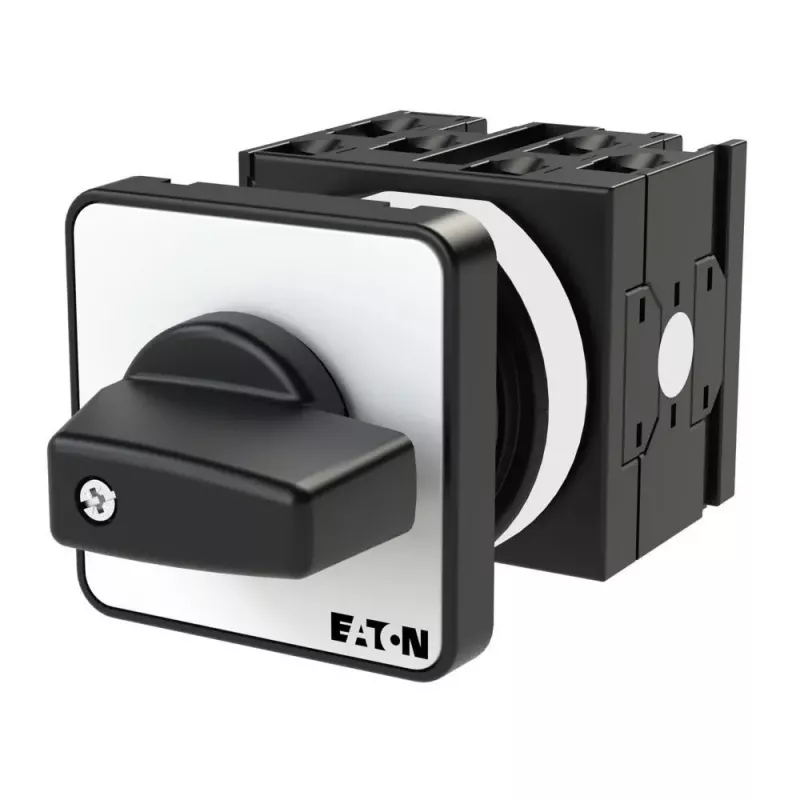

Ja meklējat slēdzi, kas kontrolskapī izskatās un strādā nopietni, Eaton T0-3-8243/E ir tieši tas. Tā baltā priekšplāksne ar melnu rokturi un 48 x 48 mm izmēru ne tikai labi iederas panelī, bet arī skaidri parāda ieslēgts/izslēgts stāvokli no pirmā acu uzmetiena.

Galvenās priekšrocības

• 3 polu izciļņu slēdzis ar ON-OFF (0-1) funkciju – droši pārtrauc gan vienfāzes, gan trīsfāžu ķēdes.
• 20 A nominālā nepārtrauktā strāva (Iu) un 690 V AC darba spriegums (Ue) – piemērots lielākajai daļai industriālo motoru un barošanas ķēžu.
• Komplektā ar IP65 aizsardzību priekšpusē – putekļi un ūdens šļakatas nav problēma.
• Skrūvju spailes – vienkārša un uzticama pieslēgšana, bez speciāliem instrumentiem.
• Atbilst IEC/EN 60947 un VDE 0660 standartiem.

Kam piemērots

Šis slēdzis ir domāts elektriķiem un panelu būvētājiem, kuri strādā ar mašīnām, konveijeriem un automātikas sistēmām. Tas lieliski noder kā galvenais slēdzis vai apkopes atslēgšanas slēdzis vadības skapjos. Ja nepieciešams droši atslēgt motoru vai barošanas līniju, Eaton T0-3-8243/E to paveiks bez liekām runām.

Tehniskie dati

• Slēdža tips: izciļņu slēdzis / galvenais slēdzis
• Polu skaits: 3
• Pārslēgšanas funkcija: ON-OFF (0-1)
• Nominālā nepārtrauktā strāva (Iu): 20 A
• Nominālais darba spriegums (Ue): 690 V AC
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā darba jauda (AC-23A, 400 V): 5,5 kW
• Nominālā darba jauda (AC-3, 400 V): 3 kW
• Pārslēgšanas leņķis: 90°
• Pārslēgšanas pozīciju skaits: 2
• Montāžas tips: priekšējā montāža, centrālā montāža
• Priekšplāksnes izmēri: 48 x 48 mm
• Aizsardzības pakāpe (priekšpuse): IP65
• Aizsardzības pakāpe (spailes): IP20
• Roktura krāsa: melna
• Priekšplāksnes krāsa: balta ar melniem marķējumiem
• Spaiļu tips: skrūvju spailes
• Atbilstība standartiem: IEC/EN 60947, VDE 0660
• Apkārtējās vides darba temperatūra: -25 līdz +50 °C
• Nominālā īsslēguma izturības strāva (Icw): 320 A (1 s)

Kā lietot

Uzstādiet slēdzi kontrolskapja priekšpusē, izmantojot centrālo montāžu. Pievienojiet vadus pie skrūvju spailēm atbilstoši shēmai. Pārbaudiet, vai rokturis griežas 90° leņķī starp 0 un 1 pozīcijām. Pirms ekspluatācijas pārliecinieties, ka visi savienojumi ir stingri pievilkti.

Noderīgi zināt

Slēdzis iztur īsslēguma strāvu līdz 320 A vienu sekundi, kas nodrošina papildu drošību bojājumu gadījumā. Darba temperatūras diapazons no -25 līdz +50 °C ļauj to izmantot gan aukstās, gan karstās ražošanas telpās.

Padoms: vienmēr pārbaudiet, vai slēdža nominālā strāva atbilst jūsu ķēdes slodzei. Ja strādājat ar motoriem, ņemiet vērā palaišanas strāvas – 20 A var būt par maz lieliem motoriem. Tāpat neaizmirstiet, ka IP65 aizsardzība attiecas tikai uz priekšpusi; spailes ir IP20, tāpēc tās jāaizsargā no tiešas ūdens iedarbības.
