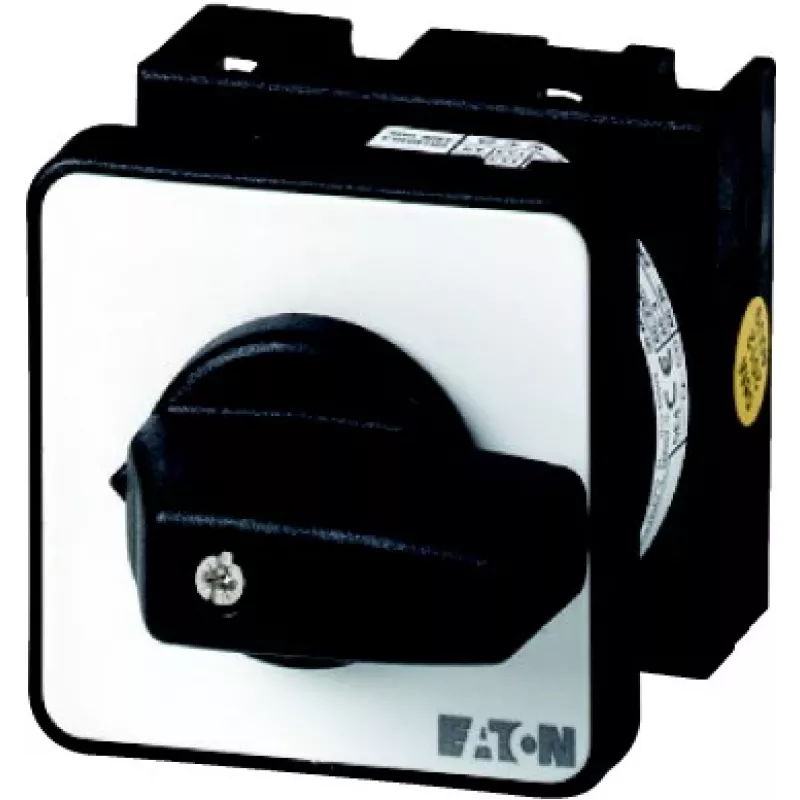

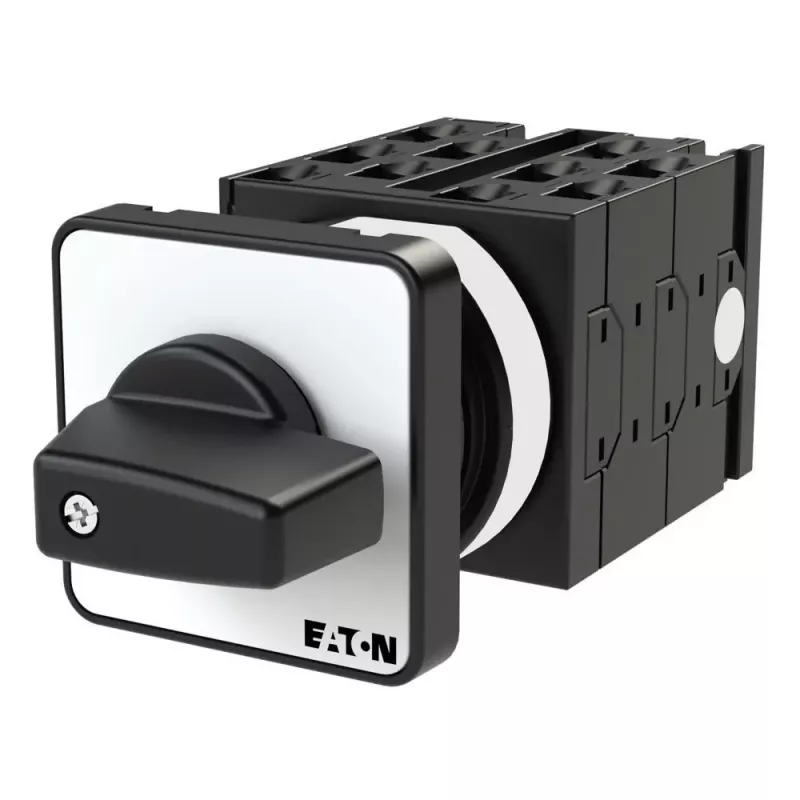

Eaton T0-5-15139/E 2 polu kameru slēdzis, ON-OFF, 20A, 690V AC, priekšējā paneļa montāža, melns/balts 014135

Kad vadības panelī nepieciešams drošs un izturīgs slēdzis, kas iztur lielas strāvas un skarbus apstākļus, Eaton T0-5-15139/E ir praktisks risinājums. Šis 2 polu kameru slēdzis nodrošina skaidru ON-OFF pārslēgšanu un ir paredzēts montāžai priekšējā panelī.

Galvenās priekšrocības

• Nominālā darba strāva 20 A pie 690 V AC – piemērots jaudīgām slodzēm
• IP65 priekšējā aizsardzība pret putekļiem un ūdens strūklām
• Nominālais izolācijas spriegums 690 V un impulsa izturība 6 kV
• Kompekta 48 x 48 mm priekšējā plāksne ar 22,5 mm montāžas atveri
• Melns rokturis un balta apzīmējumu plāksnīte nodrošina labu redzamību

Tehniskā specifikācija

• Slēdža tips: kameru slēdzis
• Polu skaits: 2
• Pārslēgšanas funkcija: ON-OFF (1-0)
• Nominālā darba strāva (Iu): 20 A
• Nominālais darba spriegums (Ue): 690 V AC
• Montāžas tips: priekšējā paneļa montāža
• Piedziņas tips: rotējošs rokturis
• Pārslēgšanas pozīciju skaits: 2 (OFF, ON)
• Pārslēgšanas leņķis: 90°
• Priekšējās aizsardzības klase: IP65
• Savienojumu tips: skrūvju spailes
• Roktura krāsa: melna
• Apzīmējumu plāksnītes krāsa: balta
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā jauda (AC-23A, 400V): 5,5 kW
• Atbilstība standartiem: IEC/EN 60947, VDE 0660
• Apkārtējās vides darba temperatūra: -25 līdz +50 °C
• Priekšējās plāksnes izmēri: 48 x 48 mm
• Montāžas atveres diametrs: 22,5 mm

Kam piemērots

Šis slēdzis ir ideāli piemērots rūpniecisko vadības panelu izgatavotājiem, elektriķiem un apkopes speciālistiem, kuri nepieciešams uzticams 2 polu slēdzis ar augstu aizsardzības pakāpi. To var izmantot dažādās iekārtās, kur nepieciešama manuāla barošanas pārtraukšana vai ieslēgšana.

Lietošana

Slēdzis tiek montēts caur 22,5 mm atveri priekšējā panelī. Pievienojiet vadus, izmantojot skrūvju spailes, un nostipriniet slēdzi ar komplektā esošajiem stiprinājumiem. Pārliecinieties, ka barošana ir atslēgta pirms montāžas. Pēc uzstādīšanas pārbaudiet, vai rokturis griežas 90° leņķī un skaidri fiksējas pozīcijās OFF un ON.

Padoms: Lai nodrošinātu ilgmūžību, regulāri pārbaudiet, vai skrūvju spailes ir cieši pievilktas un vai priekšējā blīve nav bojāta. IP65 aizsardzība ir spēkā tikai tad, ja slēdzis ir pareizi uzstādīts.
