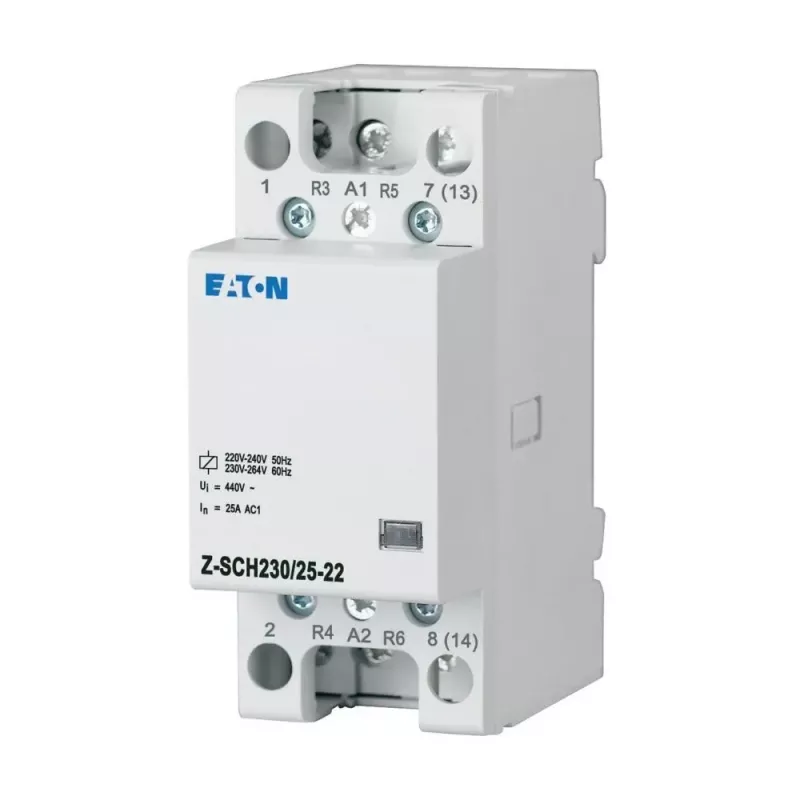

Eaton uzstādīšanas kontaktors FUG Z-SCH230/25-22 230V AC 25A 2NO 2NC DIN sliedei 248849

Ja sadales skapī vieta ir ierobežota, bet nepieciešams droši pārslēgt apgaismojumu, apkuri vai nelielus motorus, Eaton FUG Z-SCH230/25-22 ir praktisks risinājums. Tā kompaktais 2 TE platums DIN sliedē ļauj ietaupīt vietu, vienlaikus nodrošinot 25 A nominālo strāvu un 230 V AC vadības spoli.

Kam paredzēts

Elektriķiem un sadales skapju montētājiem, kuri ikdienā strādā ar moduļu kontaktoriem. Piemērots gan dzīvojamo, gan komerciālo ēku instalācijām, kur nepieciešama uzticama slodžu pārslēgšana.

Galvenās priekšrocības

• 230 V AC spoles spriegums – tieša vadība no standarta tīkla ķēdēm
• 25 A nominālā darba strāva (AC-1) – piemērots pretestības un vāji induktīvām slodzēm
• 2 normāli atvērti (NO) un 2 normāli aizvērti (NC) kontakti – elastīga shēmu projektēšana
• Kompakts 2 TE (35 mm) DIN sliedes korpuss – ietaupa vietu sadales skapī
• Skrūvju spailes – uzticams un viegli veicams savienojums

Tehniskie dati

• Spoles spriegums: 230 V AC
• Nominālā darba strāva (AC-1): 25 A
• Polu skaits: 4 (2 NO + 2 NC)
• Nominālais izolācijas spriegums (Ui): 440 V
• Nominālais impulsa izturības spriegums (Uimp): 4 kV
• Montāžas veids: DIN sliede
• Moduļu solis: 2 TE (35 mm)
• Aizsardzības pakāpe: IP20 (spailes), IP40 (ierīce)
• Apkārtējās vides temperatūra: -25 līdz +50 °C
• Savienojuma veids: skrūvju spailes
• Frekvence: 50/60 Hz
• Elektriskā izturība (AC-1): 100 000 darbības ciklu
• Mehāniskā izturība: 1 000 000 darbības ciklu
• Jaudas patēriņš (pievilkšana): 10 VA
• Jaudas patēriņš (noturēšana): 3,5 VA

Kā lietot

Kontaktoru montē uz 35 mm DIN sliedes sadales skapī. Pievienojiet spoles spailes vadības ķēdei (230 V AC) un kontaktu spailes slodzes ķēdei. Pārbaudiet, vai slodzes strāva nepārsniedz 25 A (AC-1). Induktīvām slodzēm, piemēram, motoriem, ņemiet vērā AC-3 kategoriju vai izvēlieties kontaktoru ar lielāku strāvas rezervi.

Padoms: vienmēr pārliecinieties, ka spoles spriegums atbilst vadības ķēdei un ka kontaktu nominālā strāva ir pietiekama konkrētajai slodzei. Regulāri pārbaudiet savienojumu stingrību – skrūvju spailes laika gaitā var atslābt.
