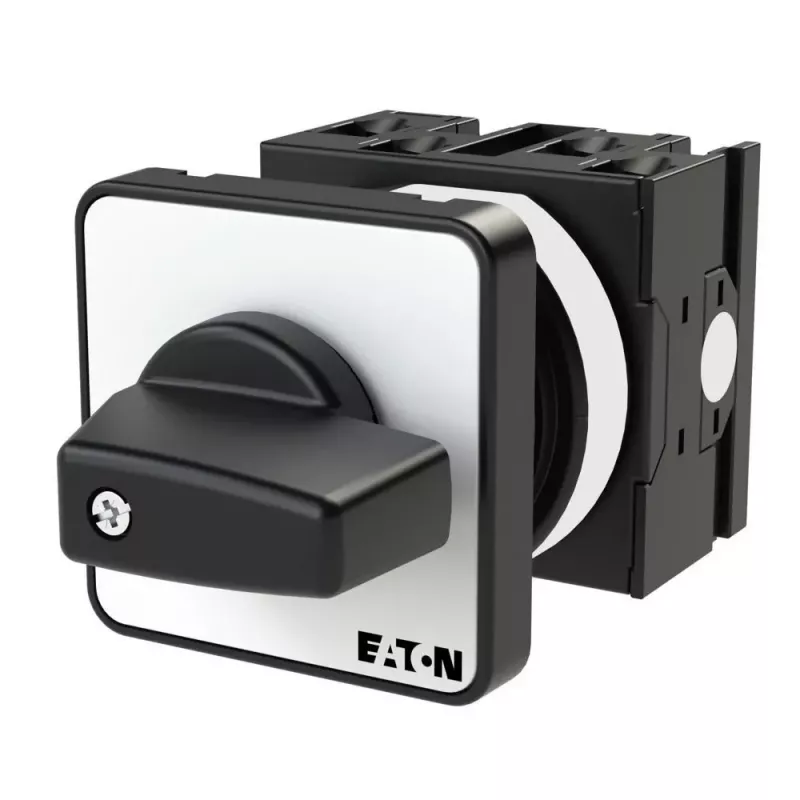

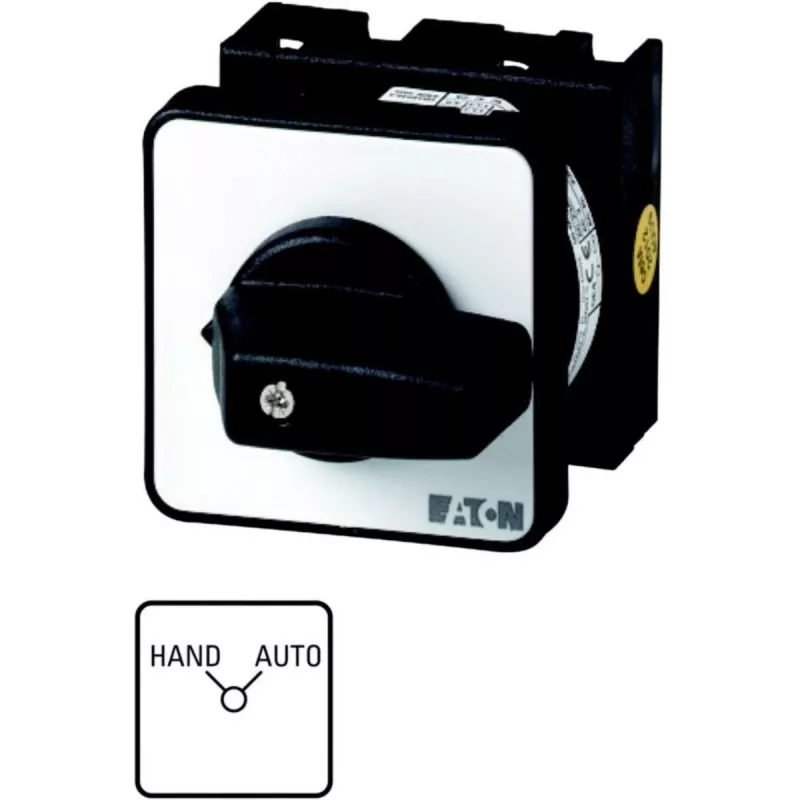

EATON vadības slēdzis T0-2-15452/E (091062) – 3 polu, ieslēgts-izslēgts, 20 A, priekšējā montāža, IP65

Ja nepieciešams droši un manuāli pārslēgt trīsfāžu ķēdes līdz 20 A, EATON T0-2-15452/E ir praktisks risinājums. Šis vadības slēdzis nodrošina skaidru ieslēgšanas/izslēgšanas funkciju ar 90° pārslēgšanas leņķi un ir paredzēts priekšējai montāžai, nodrošinot IP65 aizsardzību no priekšpuses.

Priekšrocības

Slēdzim ir izturīga konstrukcija ar sarkanu rokturi un dzeltenu priekšējo plāksni, kas ļauj viegli noteikt tā stāvokli. Skrūvju spailes nodrošina drošu vadu savienojumu, un slēdzis atbalsta nominālo darba spriegumu līdz 690 V AC. Tā mehāniskā izturība pārsniedz 0,5 x 10^6 darbības ciklu, padarot to piemērotu intensīvai lietošanai.

Kam piemērots

• Motoru vadības ķēdēm
• Rūpnieciskajiem vadības paneļiem
• Darbgaldiem

Galvenie tehniskie dati

• Slēdža tips: vadības slēdzis / izciļņu slēdzis
• Funkcija: ieslēgts-izslēgts
• Polu skaits: 3
• Nominālā darba strāva: 20 A (AC-21A, 400 V)
• Nominālais darba spriegums: 690 V AC
• Nominālais izolācijas spriegums: 690 V AC
• Nominālais impulsa izturības spriegums: 6 kV
• Nominālā jauda: 5,5 kW (AC-23A, 400 V)
• Pārslēgšanas leņķis: 90°
• Pārslēgšanas pozīciju skaits: 2 (ieslēgts/izslēgts)
• Montāžas veids: priekšējā montāža (centrālā montāža)
• Aizsardzības pakāpe: IP65 (priekšpuse), IP20 (aizmugure)
• Savienojumu tips: skrūvju spailes
• Roktura krāsa: sarkana
• Priekšējās plāksnes krāsa: dzeltena
• Apkārtējās vides darba temperatūra: no -25 līdz +50 °C
• Īsslēguma strāva: 0,32 kA (1 s)
• Mehāniskā izturība: >0,5 x 10^6 darbības

Kā lietot

Slēdzis tiek montēts priekšpusē, piestiprinot to pie paneļa ar centrālo stiprinājumu. Pēc tam pievienojiet vadus pie skrūvju spailēm atbilstoši shēmai. Pārliecinieties, ka barošana ir atslēgta pirms uzstādīšanas. Slēdzis ir paredzēts manuālai lietošanai, un tā sarkanais rokturis un dzeltenā priekšējā plāksne nodrošina skaidru vizuālu atgriezenisko saiti par ieslēgšanas/izslēgšanas stāvokli.

Ieteikumi

Lai nodrošinātu uzticamu manuālo vadību rūpnieciskos apstākļos, EATON T0-2-15452/E apvieno augstu pārslēgšanas jaudu ar skaidru vizuālo indikāciju. Pārbaudiet, vai slēdža nominālie parametri atbilst jūsu sistēmas prasībām, un vienmēr ievērojiet drošības noteikumus darbā ar elektroiekārtām.
