EATON Galvenais slēdzis 63/3 EVU bloķējams ZSD-S63/3/E (281915)

Kad sadales skapī jānodrošina droša un pārbaudāma atslēgšana, parasti pietrūkst tieši tāda slēdža, ko var nobloķēt arī energoapgādes uzņēmums. EATON ZSD-S63/3/E ir 3 polu galvenais slēdzis ar 63 A nominālo strāvu, kas paredzēts DIN sliedes montāžai un atbilst EVU prasībām par bloķējamību.

Galvenās priekšrocības

• EVU bloķējams – energoapgādes uzņēmums var fiksēt slēdzi izslēgtā stāvoklī, novēršot neatļautu atkārtotu ieslēgšanu apkopes laikā vai parādu gadījumā.
• Kompakts 3 moduļu (3 TE, 54 mm) platums – ietaupa vietu sadales skapī.
• Augsta pārtraukšanas spēja – nosacītā īsslēguma strāva 10 kA (ar 63A gG drošinātāju).
• Izturība – 10 000 elektrisko un 20 000 mehānisko pārslēgšanās ciklu.
• Plašs pielietojums – kā galvenais slēdzis, slodzes pārtraucējs vai atdalītājs.

Kam piemērots

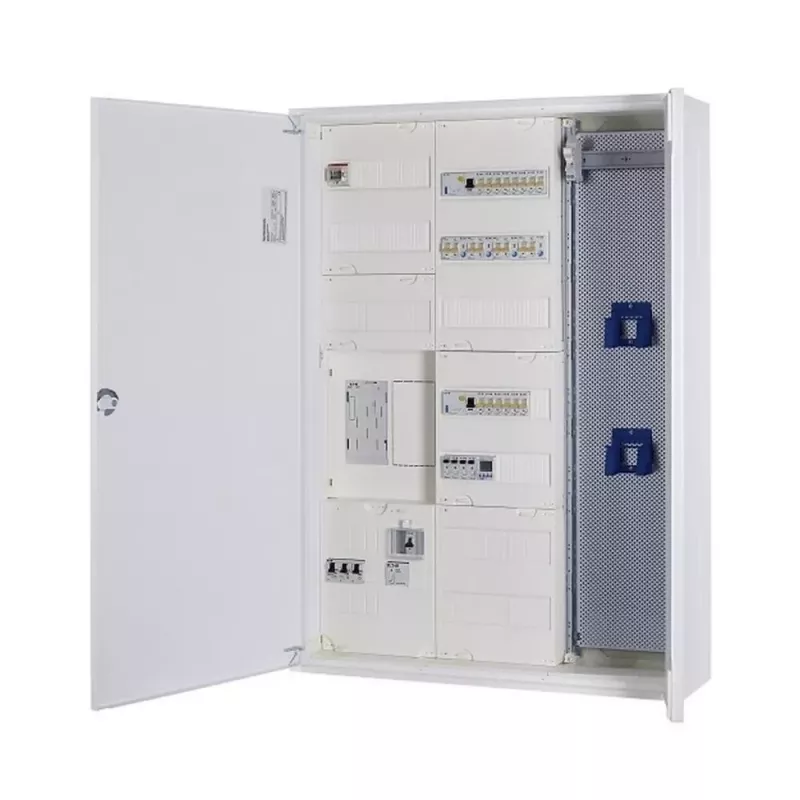

Elektriķiem un sadales skapju montētājiem, kas uzstāda galveno slēdzi dzīvojamo vai komerciālo ēku sadalnēs. Piemērots arī vietās, kur nepieciešama bloķējama atslēgšana, piemēram, uzskaites mezglos.

Tehniskie dati

• Nominālā strāva: 63 A
• Polu skaits: 3
• Nominālais darba spriegums: 230/400 V AC
• Nominālā frekvence: 50/60 Hz
• Montāža: DIN sliede (EN 60715)
• Moduļu platums: 3 TE (54 mm)
• Pārslēgšanas funkcija: galvenais slēdzis, slodzes pārtraucējs, atdalītājs
• Bloķēšana: EVU bloķējams (energoapgādes uzņēmuma bloķējams)
• Nominālais impulsa izturības spriegums: 6 kV
• Aizsardzības pakāpe: IP20 (spailes), IP40 (priekšpuse, uzstādot korpusā)
• Spaiļu jauda: 1,5 - 35 mm² (viendzīslas/daudzdzīslas)
• Darba temperatūra: -25 °C līdz +50 °C
• Standarti: IEC/EN 60947-3
• Piesārņojuma pakāpe: 2
• Pārsprieguma kategorija: III

Kā lietot

Uzstāda uz DIN sliedes sadales skapī. Pievieno fāzes un neitrālo vadu atbilstoši shēmai, ievērojot spaiļu pievilkšanas momentu. Lai bloķētu izslēgtā stāvoklī, izmanto piekaramo atslēgu (nav iekļauta komplektā). Pārbaudi, vai slēdzis ir pareizi nofiksēts un vai to var brīvi pārslēgt.

Padoms: vienmēr pārliecinies, ka bloķēšanas mehānisms darbojas pirms slēdža nodošanas ekspluatācijā. Izmanto tikai standartiem atbilstošu piekaramo atslēgu, lai izvairītos no bojājumiem.
