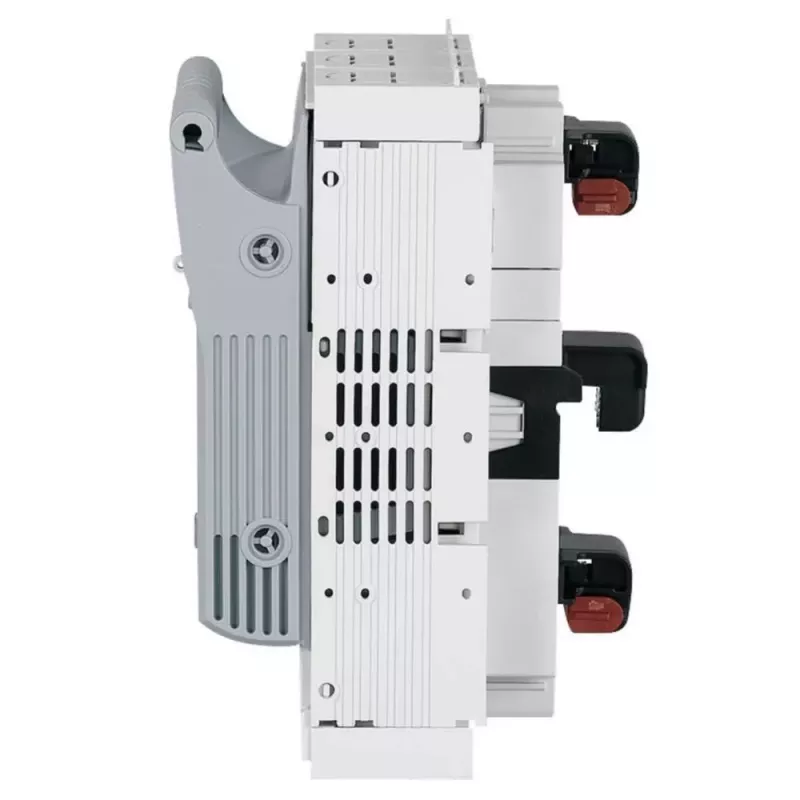

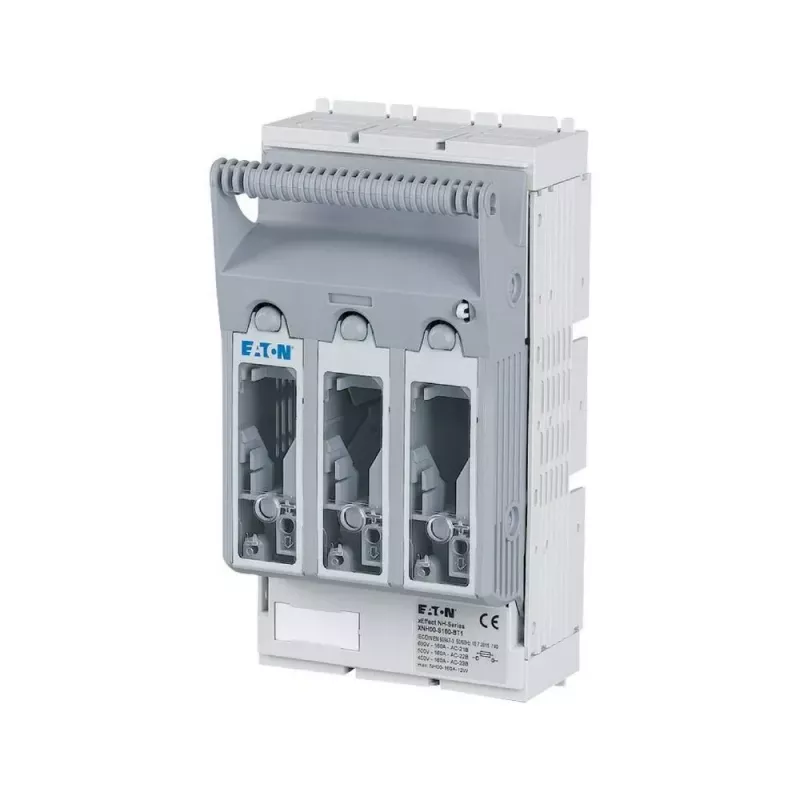

Eaton XNH00-S160 3-polų NH apkrovos atjungiklis 160A 690V M8 95mm² 60mm 183033

Ja sadales skapī nepieciešams droši atslēgt ķēdi, lai veiktu apkopi vai pārslēgtu barošanas shēmu, Eaton XNH00-S160 nodrošina uzticamu risinājumu līdz 160 A. Šis NH apkrovos atdalītājs ir paredzēts NH00 drošinātāju ieliktņiem un montāžai uz kopnēm ar 60 mm soli.

Kam paredzēts

Elektromontieriem, sadales skapju būvētājiem un apkopes speciālistiem, kuri strādā ar industriālām sadalnēm, vadības paneļiem un barošanas sistēmām. Piemērots vietās, kur nepieciešams 3-polų atdalītājs ar 160 A nominālo strāvu un NH00 drošinātāju saderību, īpaši sistēmās ar 60 mm kopņu attālumu.

Galvenās iezīmes

• 3-polų pārslēgšana trīsfāžu ķēdēm
• Nominālā darba strāva 160 A pie 690 V AC
• Saderīgs ar NH00 drošinātāju ieliktņiem
• M8 skrūvju spailes drošam vadu savienojumam līdz 95 mm²
• Paredzēts 60 mm kopņu sistēmas solim
• Aizsardzības pakāpe no priekšpuses IP20
• Atbilst IEC/EN 60947-3

Specifikācijas

• Produkta tips: NH apkrovos atdalītājs
• Polu skaits: 3
• Nominālā darba strāva (Ie): 160 A
• Nominālais darba spriegums (Ue): 690 V AC
• Nominālais izolācijas spriegums (Ui): 1000 V
• Nominālais impulsa izturības spriegums (Uimp): 8 kV
• Savienojuma veids: M8 skrūvju spailes
• Maksimālais vadītāja šķērsgriezums: 95 mm²
• Kopņu sistēmas solis: 60 mm
• Montāžas veids: montāža uz kopnēm
• Nominālā īsslēguma izturības strāva (Icw): 10 kA (1s)
• Nominālā frekvence: 50/60 Hz
• Darba temperatūras diapazons: -25 °C līdz +55 °C
• Uzglabāšanas temperatūras diapazons: -40 °C līdz +80 °C

Kā lietot

Pirms montāžas pārliecinieties, ka kopņu solis ir 60 mm. Pievienojiet vadus ar M8 skrūvēm, ievērojot ražotāja norādīto griezes momentu. Ievietojiet NH00 drošinātāju ieliktni atbilstoši slodzes strāvai. Atdalītājs ļauj droši atslēgt ķēdi, kad nepieciešams veikt apkopi vai remontu.

Padoms: vienmēr pārbaudiet, vai augšupējā aizsardzība ir saskaņota ar atdalītāja īsslēguma izturības nominālu. Regulāri pārbaudiet savienojumu stingrību, īpaši pēc temperatūras svārstībām.
