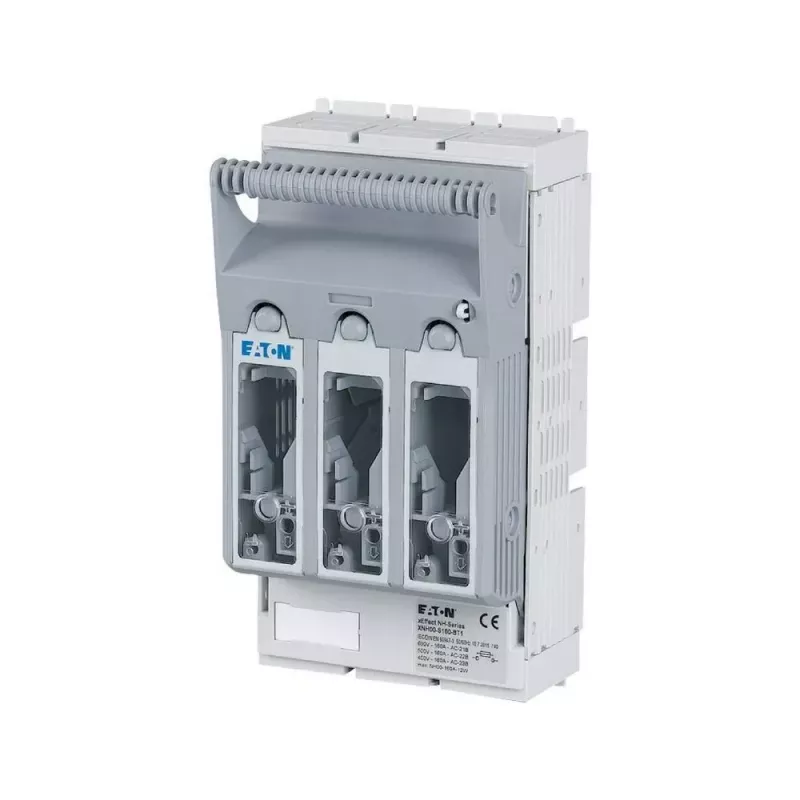

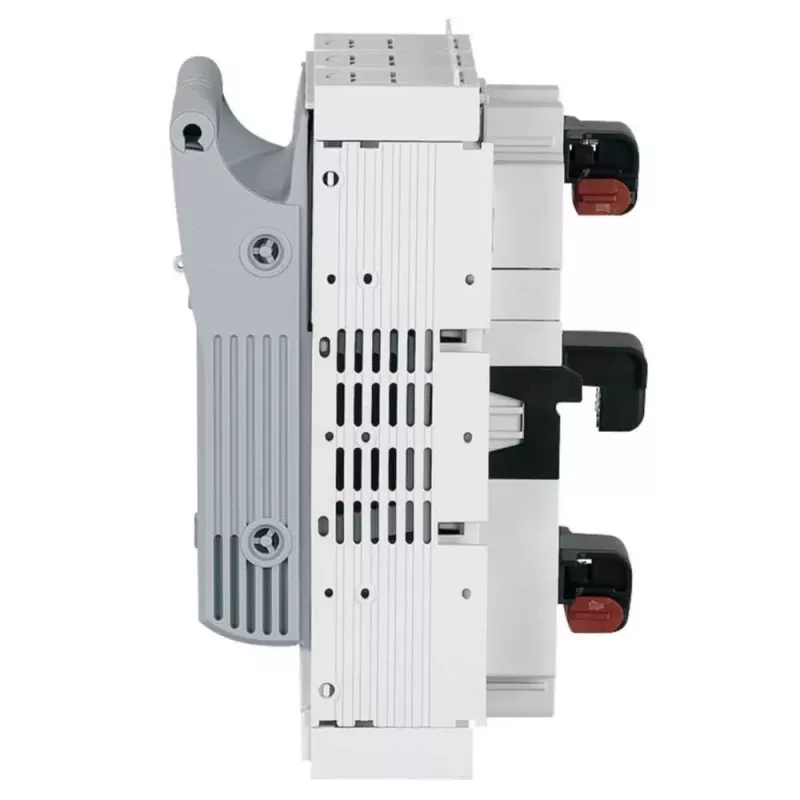

Eaton XNH00-S160-BT1 NH00 drošinātāju-slēdža atdalītājs, 3-polu, 160 A, 690 V AC, kārbas spaile, 1,5-95 mm² 183034

Kad sadales skapī jāizslēdz jaudas ķēde zem slodzes, Eaton XNH00-S160-BT1 ir risinājums, kas apvieno NH00 drošinātāju turētāju ar slēdža funkciju. Šis 3-polu atdalītājs ir paredzēts 160 A un 690 V AC, nodrošinot drošu atslēgšanu un aizsardzību zemsprieguma instalācijās.

Galvenie tehniskie dati

• Drošinātāja izmērs: NH00
• Polu skaits: 3
• Nominālā strāva: 160 A
• Nominālais darba spriegums: 690 V AC
• Nominālais izolācijas spriegums: 1000 V
• Nominālais impulsa izturības spriegums: 8 kV
• Pieslēguma veids: kārbas spaile
• Vada šķērsgriezums: 1,5 - 95 mm² (viendzīslu/daudzdzīslu), 1,5 - 70 mm² (smalkšķiedru ar uzmavu)
• Montāža: pamatplāksne / DIN sliede (universāla)
• Īssavienojuma izturības strāva: 10 kA (1s)
• Īssavienojuma ieslēgšanas spēja: 20 kA (maksimums)
• Saderīgi drošinātāji: NH tipa (gG, aM)
• Pārslēgšanas funkcija: slodzes atdalīšana
• Spaiļu materiāls: varš
• Korpusa materiāls: stikla šķiedras pastiprināts poliamīds

Kāpēc izvēlēties

XNH00-S160-BT1 nodrošina augstu pārtraukšanas spēju kompaktā izmērā, ļaujot droši un efektīvi atslēgt ķēdes. Universālā montāža un kārbas spailes vienkāršo uzstādīšanu dažādos korpusos.

Piemērota lietošana

• Rūpnieciskās vadības panelēs
• Jaudas sadales dēļos
• Motoru vadības centros
• Atjaunojamās enerģijas sistēmās

Noderīgi zināt

Ierīce paredzēta lietošanai ar NH00 drošinātāju ieliktņiem un nodrošina IP20 aizsardzību, ja uzstādīti spaiļu vāciņi. Tā darbojas temperatūras diapazonā no -25 °C līdz +70 °C.

Padoms: pirms montāžas pārliecinieties, ka vadu šķērsgriezums atbilst spaiļu specifikācijai un ka tiek izmantoti tikai NH00 izmēra drošinātāji. Lai nodrošinātu IP20, vienmēr uzstādiet spaiļu vāciņus.
