Eaton ZSD-K kabeļu pieslēguma sadalne ar vara kopnēm, 250 A, 5-polu, IP20 232287

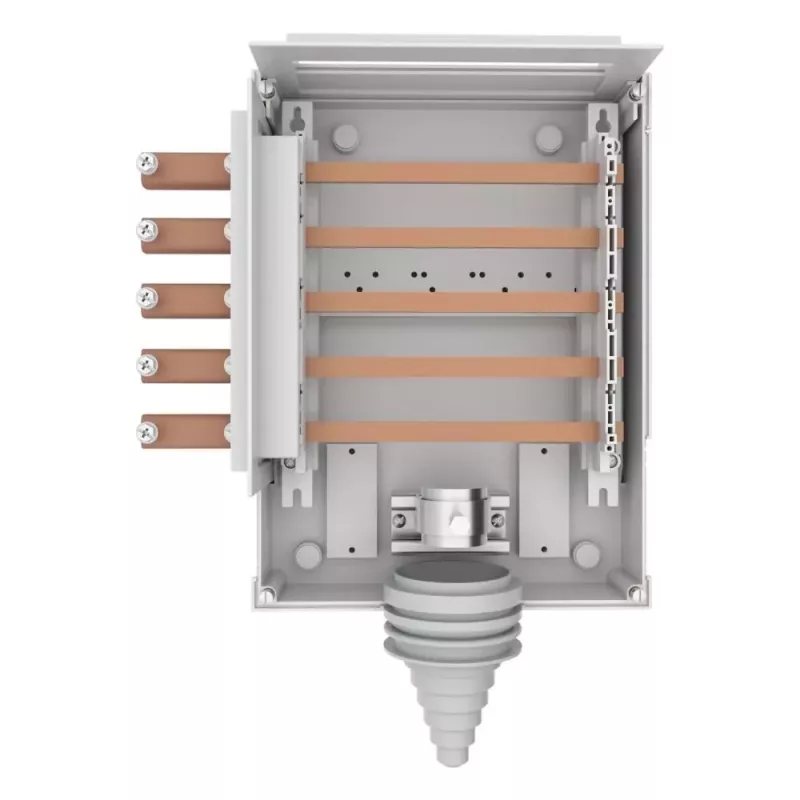

250 A un 690 V AC — ar šiem parametriem Eaton ZSD-K kabeļu pieslēguma sadalne spēj sadalīt lieljaudas padeves kabeli vairākos mazākos atzaros, vienlaikus saglabājot kompaktu izmēru un DIN sliedes montāžu. Iekšpusē iebūvētas vara kopnes nodrošina zemu pretestību un vienmērīgu strāvas sadali.

Galvenie tehniskie dati

• Nominālā strāva: 250 A
• Nominālais spriegums: 690 V AC
• Polu skaits: 5 (3P+N+PE)
• Galvenā vadītāja šķērsgriezums: 10–150 mm² (stingrs), 10–120 mm² (elastīgs)
• Atzara vadītāja šķērsgriezums: 1.5–50 mm² (stingrs), 1.5–35 mm² (elastīgs)
• Savienojuma veids: skrūvju spailes
• Korpusa materiāls: pašdzēsošs termoplasts
• Aizsardzības pakāpe: IP20
• Montāža: DIN sliede vai skrūvju stiprinājums
• Darba temperatūra: no -25 °C līdz +70 °C
• Standarti: IEC/EN 60947-7-1

Kāpēc izvēlēties ZSD-K

Vara kopnes nodrošina stabilu un ilgmūžīgu savienojumu, samazinot sildīšanos zem slodzes. Sadalnes korpuss ir izgatavots no pašdzēsoša termoplasta, kas palielina drošību elektrisku traucējumu gadījumos. Skaidri marķētie galvenie un atzaru savienojumi atvieglo montāžu un turpmāko apkopi.

Piemērota lietošana

• Barošanas sadale no maģistrālā kabeļa uz vairākām apakšshēmām vadības skapjos
• Lielu ienākošo kabeļu savienošana ar mazākiem izejošiem vadiem rūpnieciskās instalācijās
• Ēku automatizācijā un mašīnbūvē, kur nepieciešams ietaupīt vietu un izmantot DIN sliedes montāžu

Kas jāņem vērā

Ierīce paredzēta lietošanai sausās iekštelpās. Nodrošiniet, lai kopējā slodze nepārsniegtu nominālo strāvu 250 A, un pievelciet skrūvju spailes atbilstoši ražotāja norādītajam griezes momentam.

Padoms: pirms montāžas pārbaudiet, vai galvenā kabeļa šķērsgriezums atbilst 10–150 mm² diapazonam. Izmantojiet DIN sliedes vai skrūvju stiprinājumu atkarībā no skapja konstrukcijas. Regulāri pārbaudiet savienojumu stingrību, īpaši pēc pirmās ekspluatācijas nedēļas.
