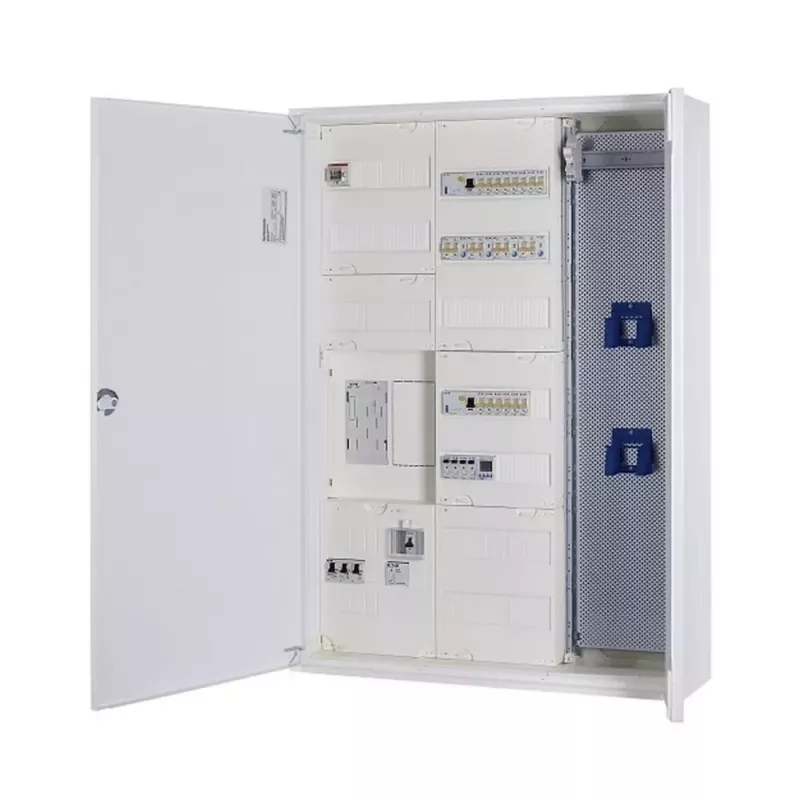

EATON ZSD-Z17B0016 skaitītāja panelis, 1 lauks, 7 rindas, 3-fāžu 5-vadu, 63 A 113071

Ja nepieciešams sakārtots un drošs risinājums elektroenerģijas uzskaitei un sadalei, EATON ZSD-Z17B0016 skaitītāja panelis nodrošina visu nepieciešamo vienā korpusā. Tas ir paredzēts eHZ elektroniskajam mājsaimniecības skaitītājam un septiņām moduļu ierīču rindām, ļaujot ērti izvietot gan skaitītāju, gan aizsardzības automātus.

Galvenās priekšrocības

• Viens skaitītāja lauks eHZ elektroniskajam mājsaimniecības skaitītājam
• Septiņas sadales rindas moduļu ierīcēm
• 3-fāžu, 5-vadu pieslēguma sistēma
• Iebūvēti N un PE spailu bloki
• Konstrukcija no cinkota tērauda loksnes

Ikdienas lietošanā

Panelis paredzēts dzīvojamo un komerciālo ēku elektroinstalācijām. Tas nodrošina pārskatāmu izkārtojumu skaitītājam un sadales ķēdēm, ar lauka platumu 250 mm un augstumu 1100 mm. Pateicoties 5-poliem kopņu sistēmai un 100 A galvenajai kopnei, panelis spēj izturēt lielas slodzes.

Pilni tehniskie dati

• Lauku skaits: 1
• Skaitītāja pozīcijas: 1 (eHZ elektroniskais mājsaimniecības skaitītājs)
• Sadales rindas: 7
• Pieslēguma sistēma: 3-fāžu, 5-vadu
• Nominālā strāva (skaitītāja pozīcijā): 63 A
• Nominālais spriegums: 230/400 V AC
• Kopņu sistēma: 5-polu
• Galvenās kopnes nominālā strāva: 100 A
• Lauka platums: 250 mm
• Lauka augstums: 1100 mm
• Materiāls: cinkota tērauda loksne

Kam piemērots

Šis panelis ir ideāls elektriķiem un elektroinstalācijas speciālistiem, kuri veic skaitītāju uzstādīšanu un sadales sistēmu izbūvi gan jaunbūvēs, gan renovācijas projektos. Tas atbilst prasībām, kas izvirzītas mūsdienīgām elektroapgādes sistēmām.

Kā lietot

Panelis tiek montēts uz sienas vai iekļauts sadales skapī. Pēc montāžas tajā ievieto eHZ skaitītāju un pieslēdz atbilstoši 3-fāžu 5-vadu shēmai. Moduļu ierīces (automātiskie slēdži, RCD) tiek uzstādītas septiņās DIN sliedes rindās. Pirms ekspluatācijas jāpārbauda visu savienojumu stingrība un atbilstība vietējiem noteikumiem.

Padoms: vienmēr izmantojiet sertificētus vadus un ievērojiet ražotāja instrukcijas, lai nodrošinātu drošu un ilgtspējīgu darbību.
