Eltako MUA-100 Modulārais pārsprieguma aizsargs 1+2+3 tips, 4 polu, 12,5 kA impulsa strāva, DIN sliedei

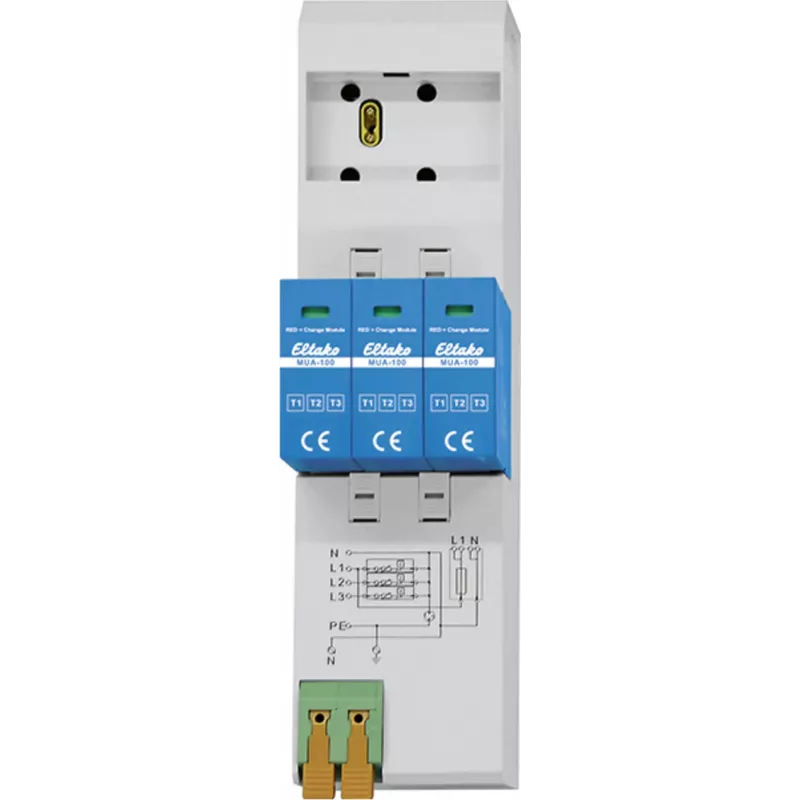

Eltako MUA-100 ir modulārais pārsprieguma aizsargs, kas apvieno 1., 2. un 3. tipa aizsardzību vienā kompaktā korpusā — tas nozīmē, ka ar vienu ierīci var nosegt gan zibens, gan komutācijas pārspriegumus. Ar kopējo impulsa strāvu 50 kA (10/350 µs) un aizsardzības līmeni zem 1,5 kV tas ir nopietns arguments pret pārspriegumiem sadales sistēmās.

Kam tas paredzēts

Šis aizsargs ir domāts elektroinstalācijām, kur nepieciešama uzticama aizsardzība pret zibens un komutācijas pārspriegumiem — gan dzīvojamās, gan komerciālās ēkās. Tas ir piemērots TN-S, TT un TN-C tīkliem ar nominālo spriegumu 230/400 V maiņstrāva. Pateicoties 4 polu konstrukcijai (3P+N), tas nodrošina pilnu aizsardzību visām fāzēm un neitrālei.

Galvenās priekšrocības

• Kombinēta 1+2+3 tipa aizsardzība vienā modulī — ietaupa vietu un vienkāršo uzstādīšanu.
• Augsta impulsa strāva: 12,5 kA uz polu (10/350 µs) — iztur pat tiešu zibens spērienu.
• Zems aizsardzības līmenis (< 1,5 kV) — pasargā jutīgu elektroniku.
• Ātra reakcija: mazāk nekā 25 ns.
• Vizuāls statusa indikators (zaļš/sarkans) — uzreiz redzams, vai aizsargs darbojas.
• Plašs darba temperatūru diapazons: no -40°C līdz +80°C.

Tehniskie parametri

• Aizsardzības tips: 1+2+3 kombinētais aizsargs
• Tīkla sistēmas: TN-S, TT, TN-C
• Nominālais spriegums (Un): 230/400 V AC
• Maksimālais darba spriegums (Uc): 280 V AC
• Nominālā izlādes strāva (In): 20 kA (8/20 µs) uz polu
• Impulsa strāva (Iimp): 12,5 kA (10/350 µs) uz polu
• Kopējā impulsa strāva (Iimp total): 50 kA (10/350 µs)
• Aizsardzības līmenis (Up): < 1,5 kV
• Reakcijas laiks: < 25 ns
• Polu skaits: 4 (3P+N)
• Montāža: DIN sliede (35 mm)
• Moduļa platums: 4 TE (72 mm)
• Īsslēguma izturība (Isccr): 50 kA
• Maksimālais drošinātājs: 160 A gG
• Darba temperatūra: -40°C līdz +80°C
• Statusa indikācija: vizuāla (zaļš/sarkans)
• Aizsardzības klase: IP20

Kā lietot

Uzstādiet MUA-100 uz 35 mm DIN sliedes sadales skapī. Pievienojiet fāzes un neitrāli atbilstoši shēmai, ievērojot polu marķējumu. Pēc uzstādīšanas pārbaudiet statusa indikatoru — zaļš nozīmē, ka aizsargs darbojas, sarkans norāda, ka nepieciešama nomaiņa. Ieteicams izmantot aizsargājošu priekšējo drošinātāju līdz 160 A gG.

Padoms: ja aizsargs ir nostrādājis (indikators sarkans), tas ir jānomaina, nevis jāremontē. Lai nodrošinātu pilnu aizsardzību, uzstādiet to pēc iespējas tuvāk aizsargājamajam objektam un pārbaudiet, vai zemējuma sistēma atbilst prasībām.
